NASA奥尔戈充气腿式三角龙门支撑结构

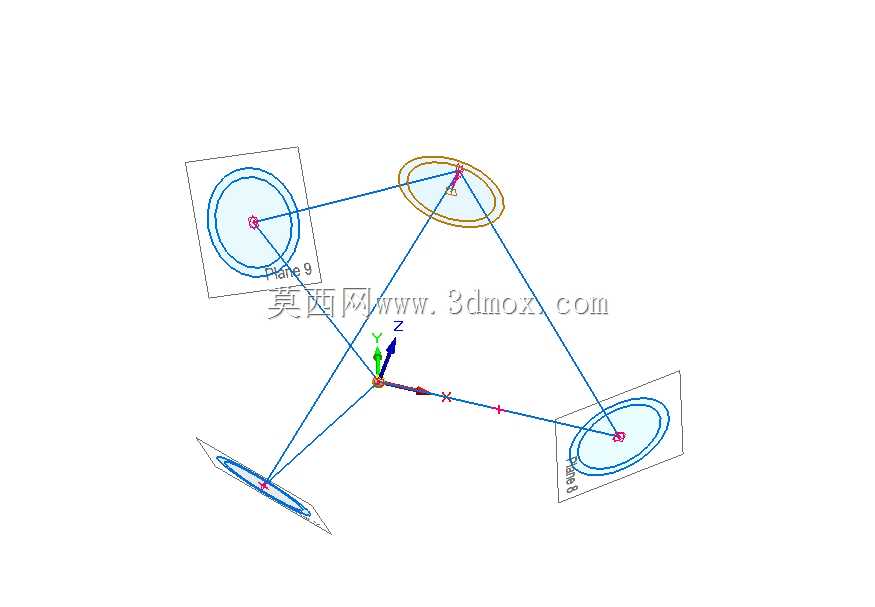

　　这套支撑结构的设计核心围绕空间作业场景的轻量化部署需求展开，区别于地面固定式重型龙门架，其采用充气腿作为主要承载构件，搭配三角金字塔构型的主框架，能够在非固定基面的作业环境下完成快速架设，适配野外勘探、空间载荷临时支撑、特殊地形下的传感器搭载等多类场景。从结构构型来看，三条支撑腿的定位坐标经过严格的力学测算，三个支撑端点与顶部中心交汇点形成稳定的三角金字塔受力体系，相比传统四腿支撑结构，三角构型能够自动适配不平整的基面，无需额外的调平工序即可完成架体的稳定部署，减少现场安装的调整工作量。充气腿部分采用分段式腔体设计，不同腔体的承压参数经过匹配计算，既能够保证架设完成后的结构刚度，满足搭载设备的承载需求，又能在收纳状态下完成排气折叠，

　　大幅缩小运输体积，适配车载、机载甚至航天搭载的运输空间限制。在实际使用过程中，充气腿的充气接口设置在腿体靠近顶部交汇端的位置，架设时可通过配套的充气设备快速完成腿体充压，充压完成后腿体自身的环形加强筋结构能够避免受压弯折，保证支撑腿的直线度，进而保障顶部搭载平台的水平精度。主框架的交汇节点采用一体化铰接设计，三条支撑腿可围绕节点完成一定角度的转动调整，在架设时可根据现场的基面情况调整每条腿的展开角度，配合充气腿的长度自适应能力，能够在坡度不超过15度的非平整基面完成稳定架设，支撑腿末端的锚定结构可插入松软基面或者通过绑带与硬质基面固定，进一步提升架体的抗倾覆能力。从安装边界来看，架体完全展开后，

　　三个支撑端点形成的外接圆直径可根据腿体展开角度在1.2米到2.4米之间调整，顶部搭载平台的高度可在1.5米到3米之间自适应调整，最大承载重量不超过80kg，能够满足中小型传感器、临时监测设备、轻型作业机具的搭载需求。设计过程中针对充气腿的受力变形做了多轮仿真验证，在额定承载状态下，腿体的径向变形量控制在3mm以内，顶部平台的静挠度不超过0.5度，能够保证搭载的精密监测设备的工作精度不受架体变形影响。区别于传统的金属桁架式龙门架，这套结构的所有非充气构件均采用高强度轻质合金制作，整体自重不超过12kg，单人即可完成携带与架设作业，架设全程不需要额外的吊装设备或者辅助工具，从取出到完成部署的时间不超过10分钟，能够很好地适配应急监测、

　　快速勘探等需要短时间完成作业平台搭建的场景。在结构细节上，支撑腿与顶部节点的铰接位置设置了角度锁止机构，当支撑腿调整到合适的展开角度后，锁止机构可自动卡合，避免充压过程中腿体角度发生偏移，同时锁止机构带有压力反馈结构，当腿体内部压力达到额定值时会给出明确的触感反馈，提醒作业人员停止充气，避免过充造成腿体损坏。顶部搭载平台采用标准化的接口设计，预留了多类通用安装孔位，能够直接适配市面常见的监测传感器、轻型作业机具的安装需求，不需要额外制作转接件，进一步提升现场部署的效率。针对低温、高海拔等特殊作业环境，充气腿的腔体材质采用耐低温柔性复合材料，能够在零下40摄氏度到零上60摄氏度的环境区间内保持材料性能稳定，不会出现低温脆裂或者高温软化的问题，适配多类极端作业场景的使用需求。
