剪式车载手摇千斤顶三维结构设计

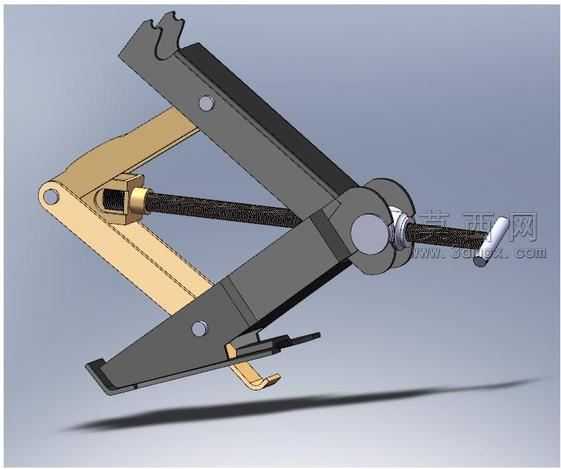

本作品为剪式车载手摇千斤顶的三维建模设计，整体采用经典剪式连杆升降结构，建模过程中严格遵循机械设计的尺寸配合规范，对每一处铰接点位、传动部件都做了精准的参数化约束。模型搭建阶段先完成底座支撑臂、顶部承托臂的轮廓草绘，通过拉伸、切除等基础特征生成主体金属构件，再对铰接销轴、螺纹传动杆、手摇柄等传动部件单独建模，确保各部件装配后无干涉，可完整模拟升降动作的运动轨迹。材质渲染环节区分了不同部件的材质属性：主体支撑臂采用哑光深灰钢材材质，还原冷轧钢板的磨砂金属质感，表面添加细微的使用划痕纹理提升真实感；传动螺杆做了发黑处理的深色金属质感，铰接销轴、手摇柄端头做亮面镀铬的金属反光效果；底部支撑爪、侧边限位齿采用黄铜色金属材质，区分不同加工工艺的部件视觉差异。结构设计上还原了剪式千斤顶的核心传动逻辑：通过转动手摇柄带动横向螺杆旋转，驱动两侧铰接的支撑臂绕销轴转动，改变剪臂的开合角度实现顶部承托台的垂直升降，侧边的齿形限位结构可在升降过程中提供额外的机械锁止保障，避免承重时出现滑脱风险。建模时特意保留了剪臂上的减重孔、加强筋细节，在保证结构强度的前提下还原真实产品的轻量化设计思路，整体渲染采用柔和的影棚布光，通过地面投影强化模型的立体感，清晰展现各部件的装配关系与结构特点，完整呈现了这类车载应急起重工具的机械构造与工作原理。
