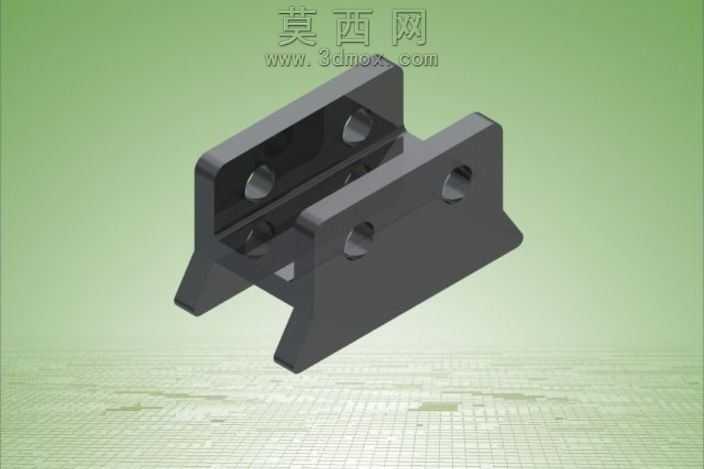

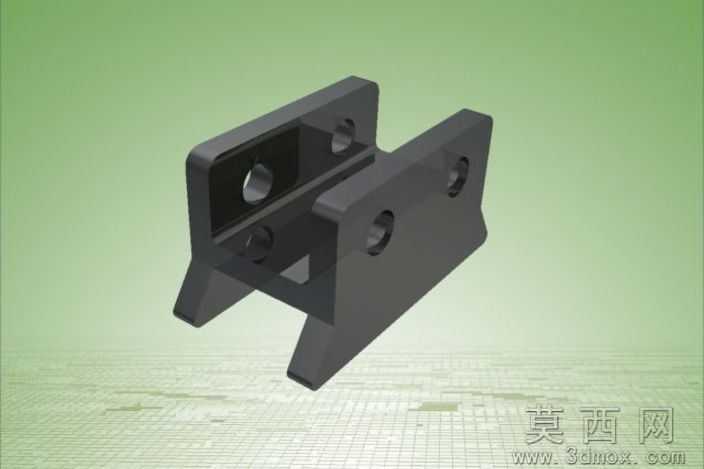

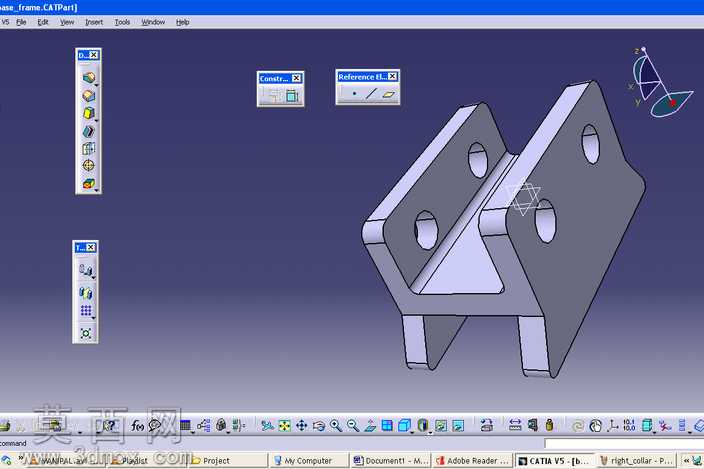

本模型为剪式千斤顶配套的基地框架支撑构件,采用三维参数化建模方式完成整体结构设计,建模过程中严格遵循机械加工的公差配合要求,对各安装孔位、支撑面、连接臂的尺寸进行了精准约束,确保各部件装配时无干涉问题。模型整体采用高强度合金结构钢的材质设定,渲染阶段对金属表面做了哑光喷塑的质感处理,既还原了工业构件的真实外观,也清晰呈现出各结构面的转折关系与棱边细节。从结构设计来看,该构件采用双侧对称立板加中部三角加强筋的布局形式,两侧立板上预留的同轴通孔用于和剪式千斤顶的剪臂组件形成铰接配合,底部的两个支脚为平面支撑结构,可与作业地面形成稳定的面接触,避免承重时出现局部应力集中导致的结构变形。中部的三角加强筋连接两侧立板与底部支撑段,有效提升了整体结构的抗扭、抗弯性能,在承受额定起吊载荷时可将受力均匀分散到各个结构面,避免局部应力过载。设计过程中充分考虑了剪式千斤顶的作业工况,针对起吊作业时的侧向受力、垂直承重需求,对立板厚度、加强筋的高度与厚度、铰接孔的孔径与孔位公差都做了优化调整,既保证了结构的承重强度,也尽可能控制了构件的整体重量,降低千斤顶的额外负载。建模时对所有棱边都做了符合工艺要求的倒角处理,避免加工和装配过程中出现锐边划伤的问题,同时也减少了热处理环节的应力集中风险。各孔位的位置度、同轴度都按照机械设计标准做了参数化约束,可直接导出工程图用于后续的机加工生产,整体结构紧凑,受力路径清晰,完全适配剪式千斤顶的起吊作业需求,可作为起重设备的核心支撑部件投入实际生产应用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 4.25 MB
- 售价 10金币
- 浏览次数
- 系统要求 CATIA,效果图,Autodesk Inventor2010,AutoCAD2010,其它,
- 软件分类 千斤顶
