特斯拉超级充电桩外观与内部结构设计

　　在新能源汽车补能网络的落地场景中，地面立式直流快充终端是核心的硬件载体，本次呈现的特斯拉补能终端结构，完整覆盖了从外装防护到内部功能模块的全部装配细节，可直接用于场站布局仿真、结构适配校核、同类型产品研发参考。从实际场站部署的需求来看，这类设备通常设置在户外公共停车场、高速服务区、商业综合体配套车位区域，需要长期耐受户外温湿度变化、紫外线照射、轻微外力磕碰，同时要满足用户操作时的人机工程学要求，还要兼顾内部高压模块的散热、防护、走线排布需求。

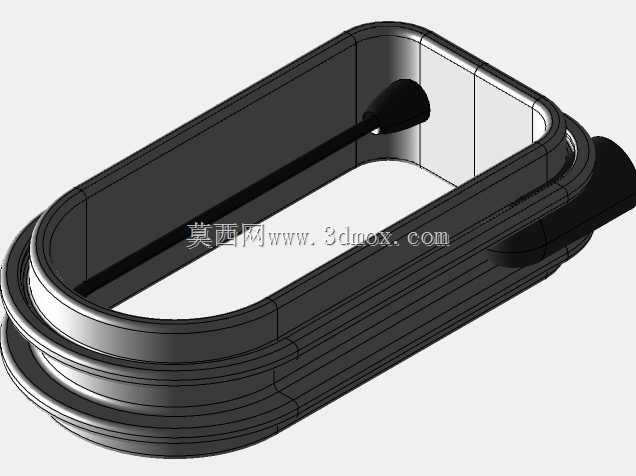

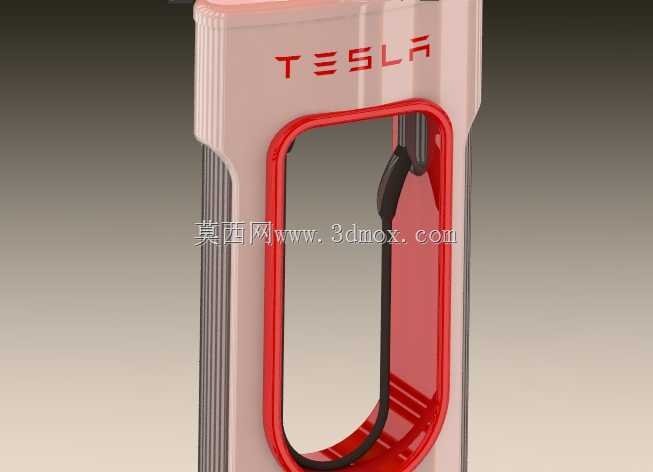

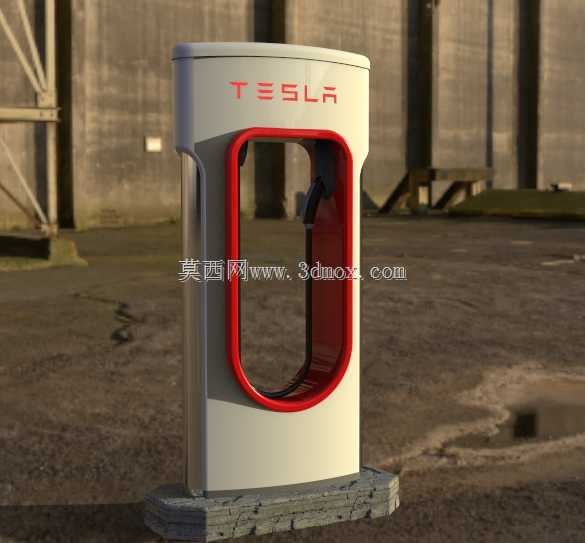

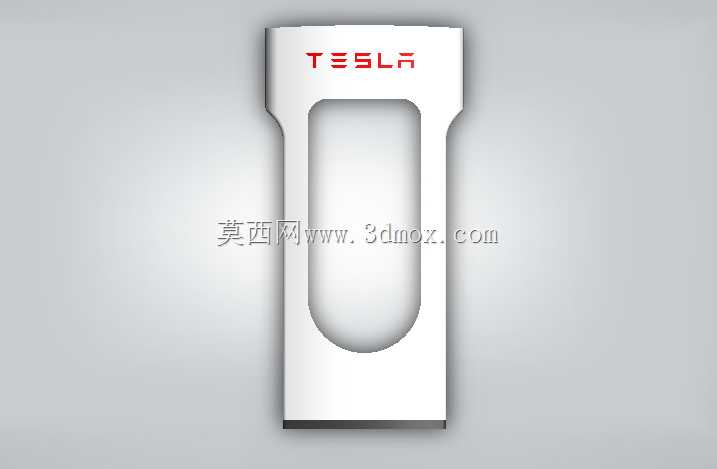

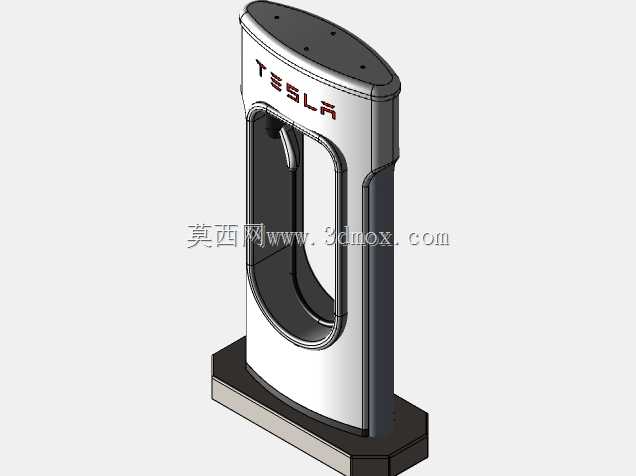

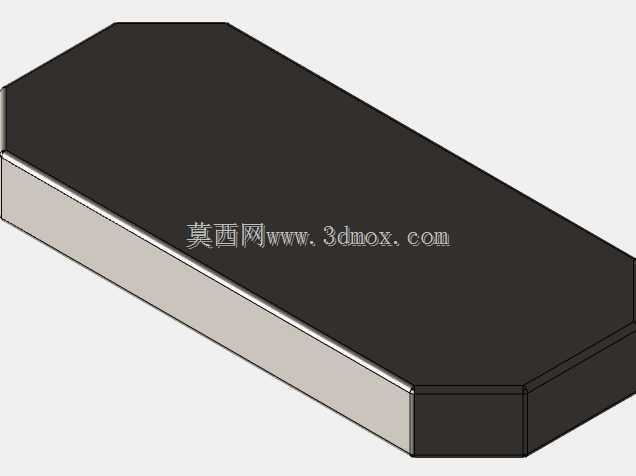

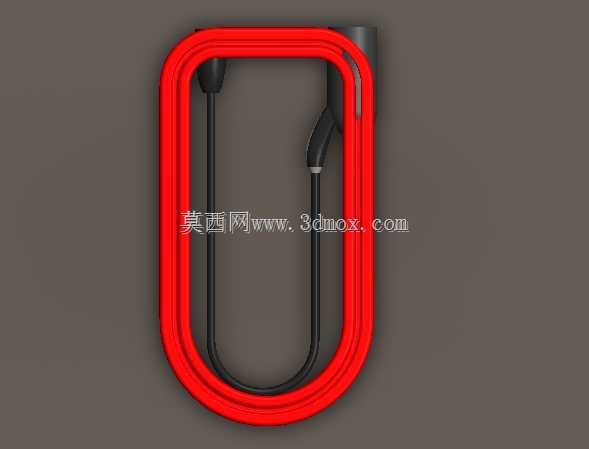

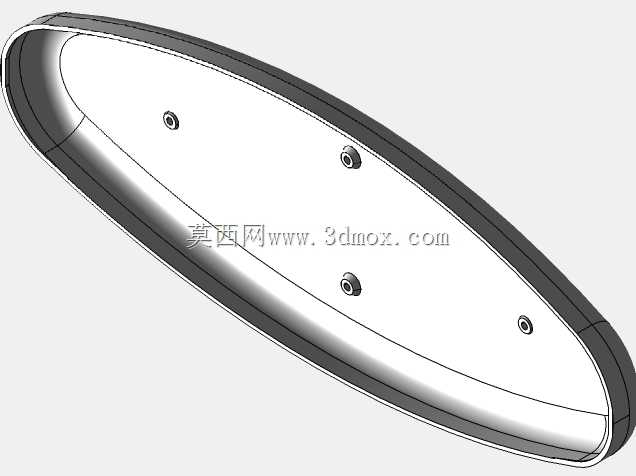

　　从外形设计来看，该终端采用立式落地安装形式，整体外轮廓采用大圆角过渡的柱式结构，正面设置内凹式枪座区域，红色装饰边框形成高辨识度的视觉标识，用户在停车场内远距离即可识别补能点位。操作区域的高度设置符合成年人站立操作的舒适区间，充电枪插拔时的手臂活动范围经过校核，不会出现操作干涉。设备底部设置混凝土安装基座，基座与设备主体的连接位置预留了线缆穿入空间，强电输入线缆、通讯线缆均可从基座内部引入设备腔体，避免线缆外露造成的防护隐患。设备外壳采用钣金拼接结构，各拼接面的接缝处预留密封胶条安装槽，可满足户外使用的IP防护等级要求，防止雨水、扬尘进入内部腔体影响电气元件运行。

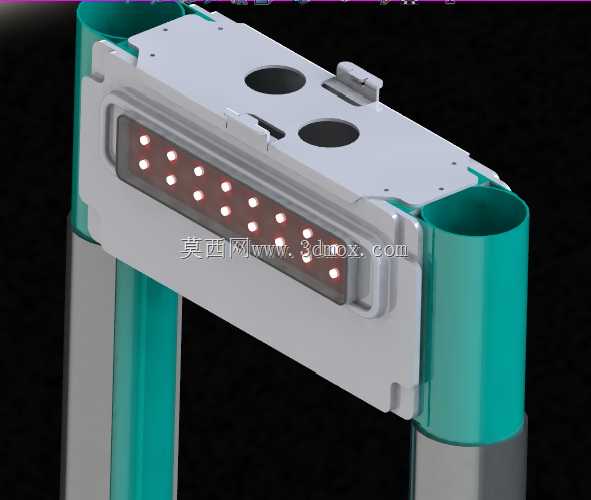

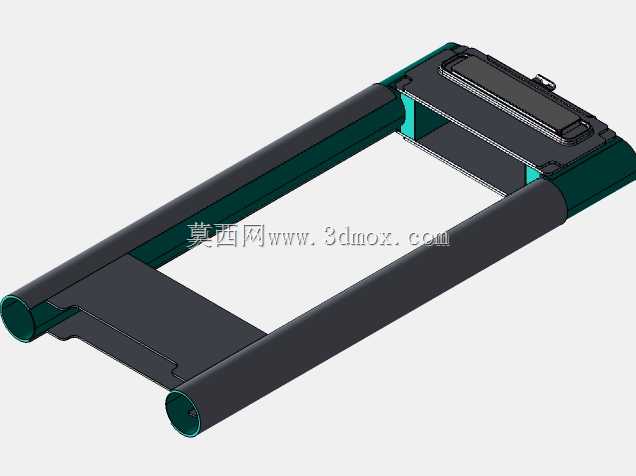

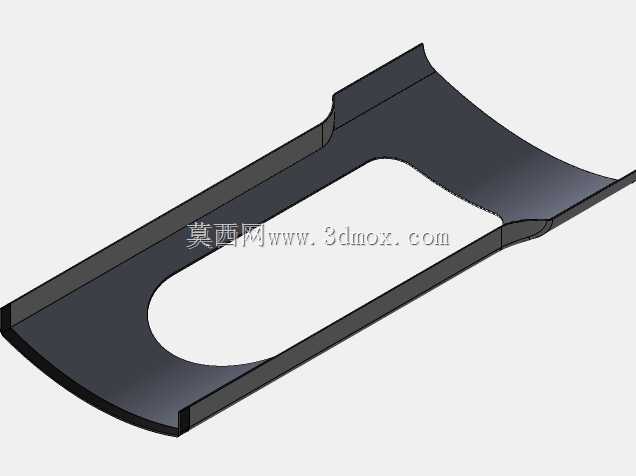

　　从内部结构设计逻辑来看，整个腔体按照功能分区进行模块化排布，下部区域为高压进线与电源转换模块安装位，该区域重量较大，布置在下部可降低设备整体重心，提升安装后的抗倾覆能力；中部区域为充电枪收纳、线缆收放机构安装位，与正面的枪座开口直接对应，充电线缆的弯曲半径满足线缆最小弯折要求，避免长期插拔造成线缆内部线芯折断；上部区域为控制板、通讯模块、计量模块的安装位，该区域远离高压强电区，可减少电磁干扰对控制信号的影响，同时方便运维人员打开上部检修门进行参数调试、故障排查。各模块之间设置走线槽与隔离板，强电线缆与弱电线缆分槽排布，避免信号串扰，内部所有安装位均预留标准紧固件安装孔，可适配不同规格的通用电气元件，降低后期运维的替换成本。

　　在场站布局仿真应用中，该模型可直接导入场站规划场景，结合车位划线、通道宽度、车辆停靠位置，校核充电终端与车位的距离是否满足充电枪线缆长度覆盖要求，验证不同车型停靠时，充电枪插拔的操作空间是否充足，避免出现场站建成后设备与车位不匹配的问题。在同类型产品研发过程中，可参考该结构的分区设计思路，平衡设备的防护性能、散热性能、操作便利性与装配效率，比如外装结构的大圆角设计既可以提升外观辨识度，也可以减少应力集中，降低钣金加工时的成型难度；内凹式枪座设计既可以对充电枪端头形成防护，避免雨水直接淋在枪头插合面上，也可以减少外力对枪座的碰撞损坏。

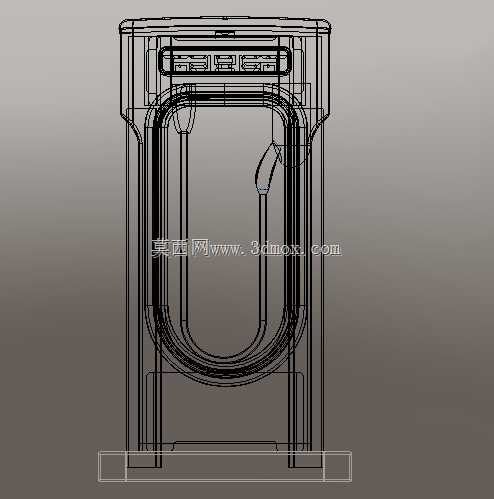

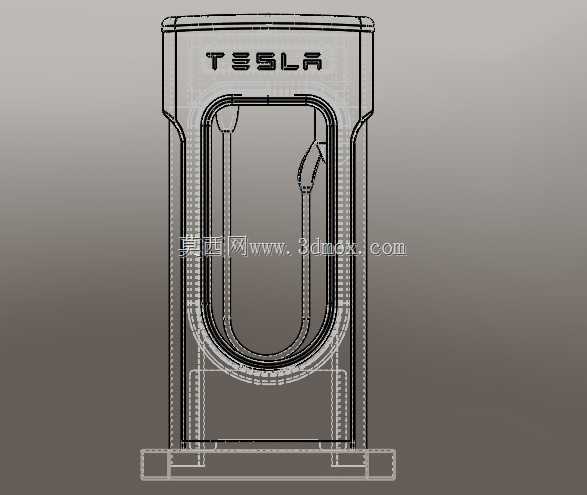

　　从安装边界条件来看，设备安装时需要在地面预先浇筑混凝土基础，基础内预埋穿线管与设备固定地脚，基础高出地面的高度可避免地面积水倒灌进入设备内部；设备后侧与墙体、其他设施的距离需要满足检修开门的空间要求，左右两侧预留的空间要满足散热通风的需求，保证设备长期满功率运行时内部温度处于元件允许的工作范围内。模型中包含的所有零件均为可编辑的实体结构，线框视图可清晰展示各零件的装配关系与配合公差，设计人员可直接查看各部件的连接方式、定位结构，在进行同类产品设计时减少重复的结构验证工作，也可用于新入职设计人员的结构案例学习，理解户外高压补能设备的设计要点与实际工程约束。
