FRC赛事钩挂式攀爬机器人执行机构

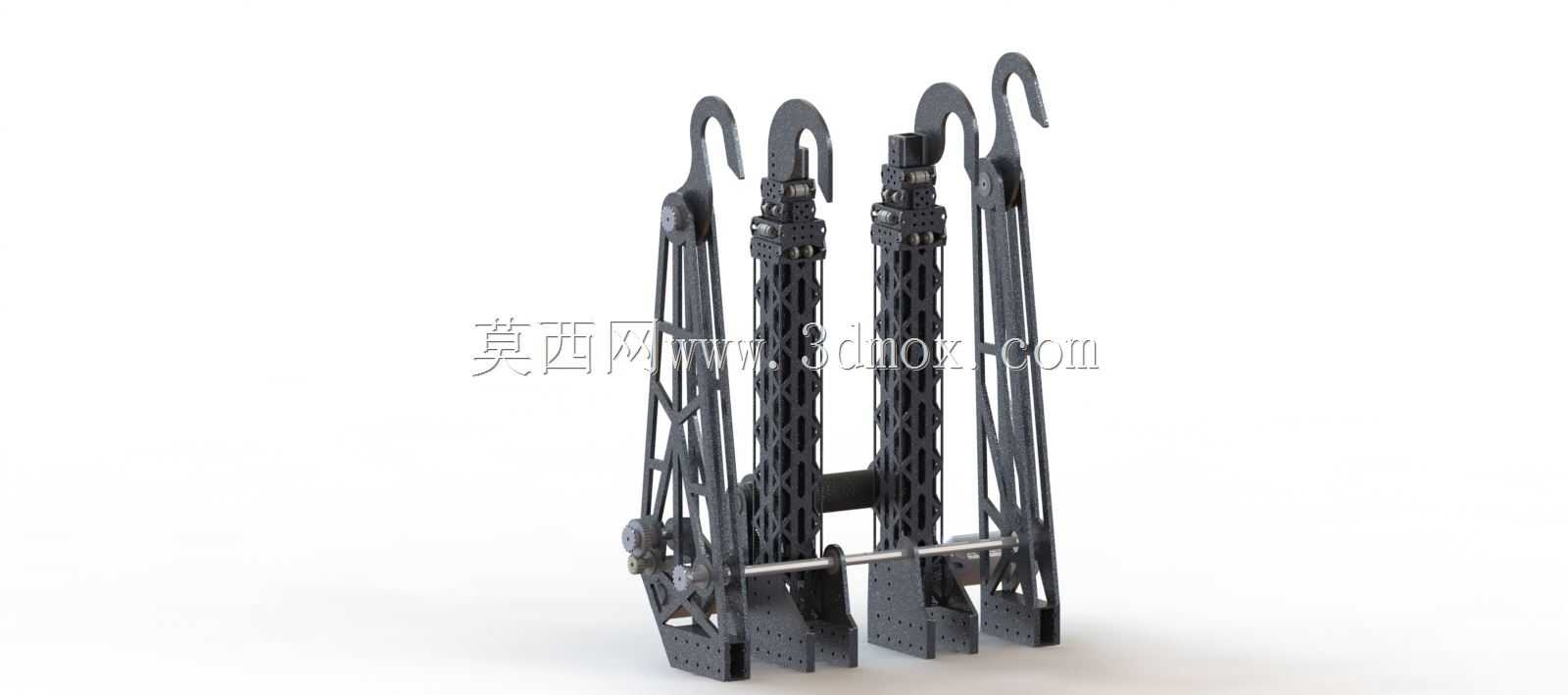

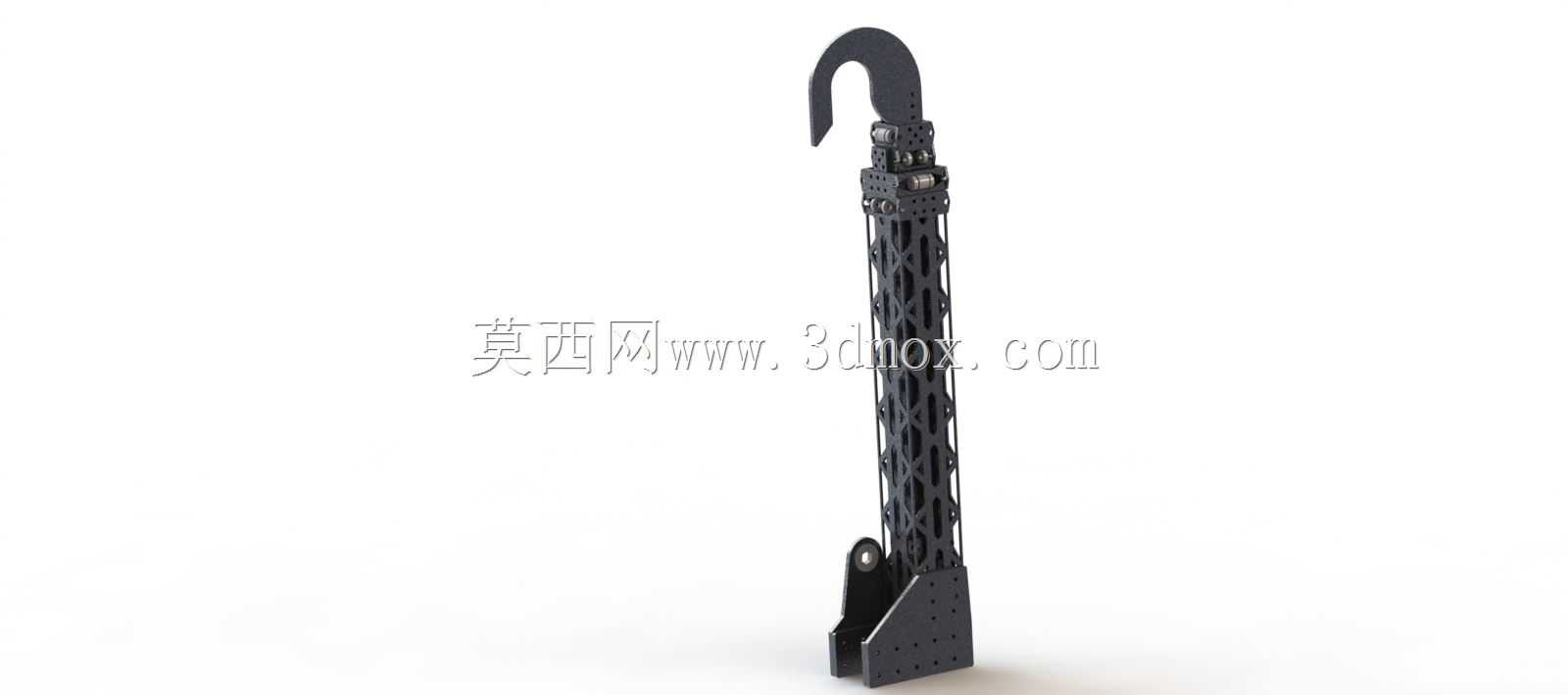

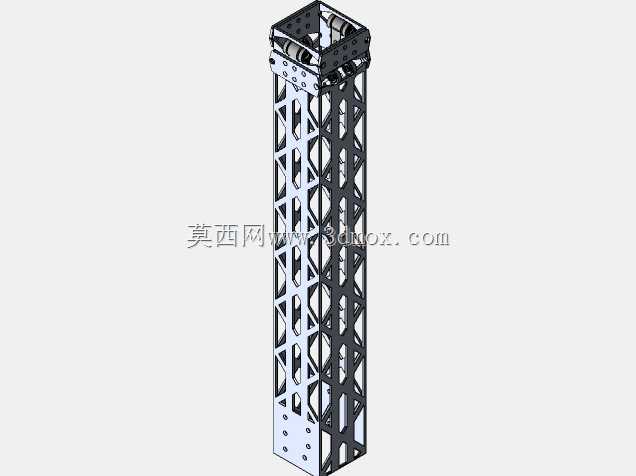

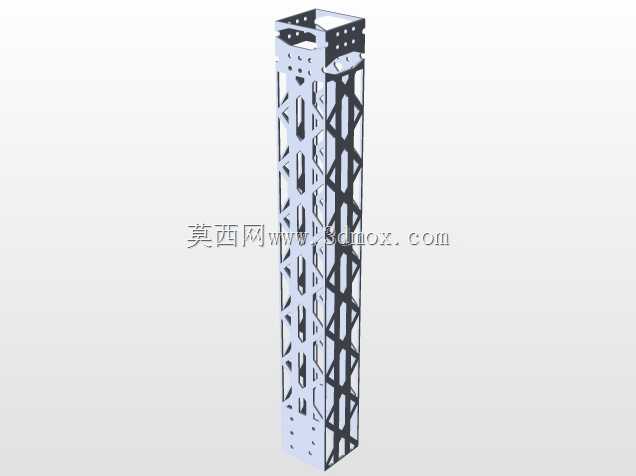

　　这套钩挂式执行机构是面向FRC类青少年工程竞赛攀爬任务开发的专用机械结构，核心作用是在赛事限定的赛程周期内，完成机器人与赛场桁架结构的快速挂接、承载锁止，配合机器人底盘动力完成抬升、悬挂类动作，适配赛事中需要机器人脱离地面、挂接在场地高处结构获取任务分值的场景。从结构布局来看，整套机构采用多单元并行排布的设计思路，四组独立的钩挂臂沿同一根横向传动轴等距布置，单组臂体采用镂空桁架式的结构形式，在保证臂体纵向抗弯、抗扭刚度的前提下，尽可能削减结构自重，避免给机器人底盘带来过多的负载负担，毕竟竞赛场景中机器人的总重量有严格的规则限制，每减少一克无效结构重量，就能给动力单元、电池模块留出更多的重量配额。

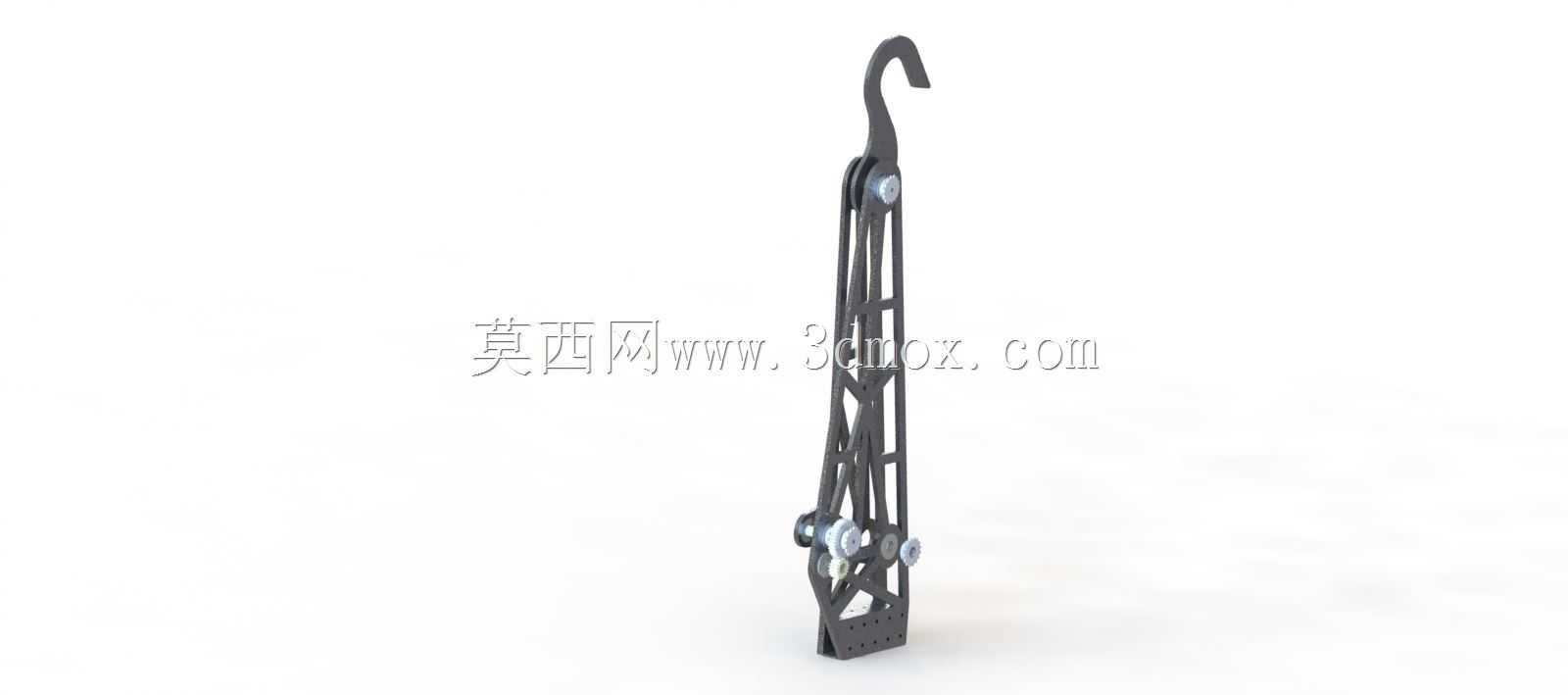

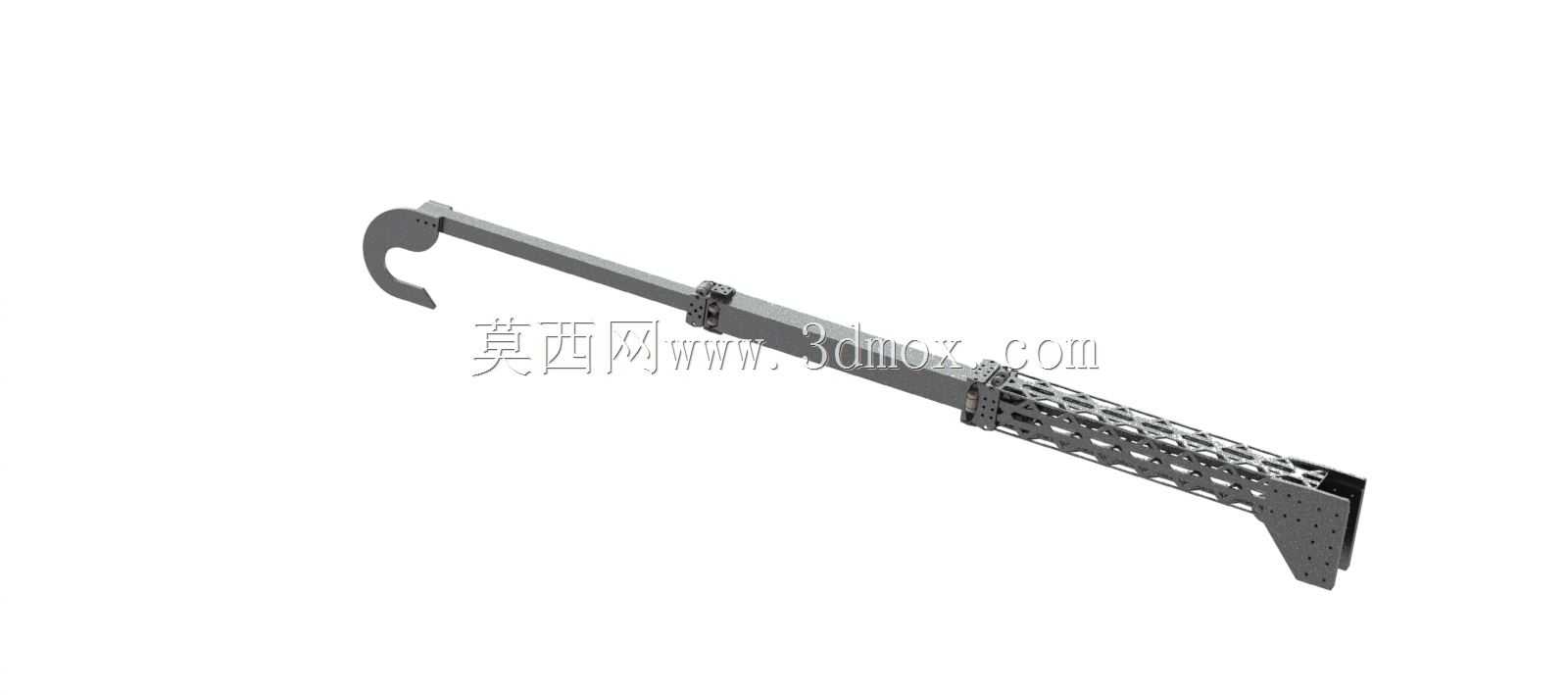

　　单组钩挂臂的末端设计为带内凹弧面的吊钩结构，弧面曲率匹配赛场标准圆管桁架的外径尺寸，挂接时吊钩可以顺着圆管外壁滑入锁止位置，不需要极高的对位精度就能完成可靠挂接，降低比赛过程中因为对位偏差导致挂接失败的概率。臂体中段集成了线性传动的锁止组件，当吊钩卡入桁架圆管后，锁止块会在传动件的带动下顶紧圆管另一侧，形成闭合的受力环，避免机器人在抬升过程中因为晃动、冲击从桁架上脱落，锁止块的接触面做了防滑纹理处理，增大接触摩擦力，即使在机器人整体重心偏移的情况下，也能保持稳定的挂接状态。

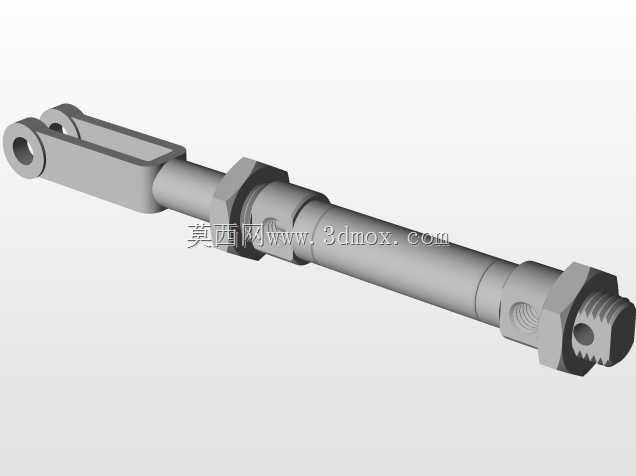

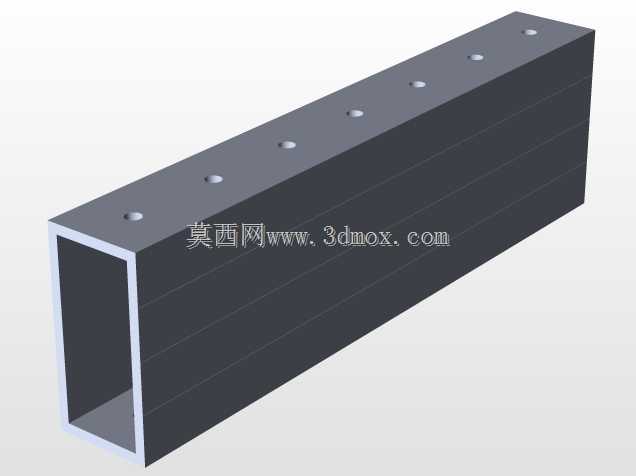

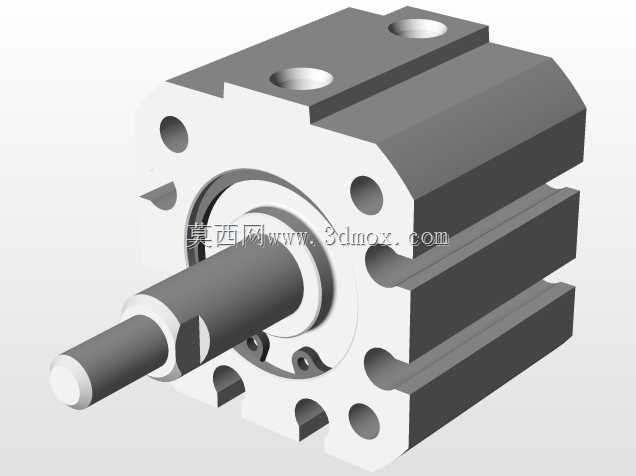

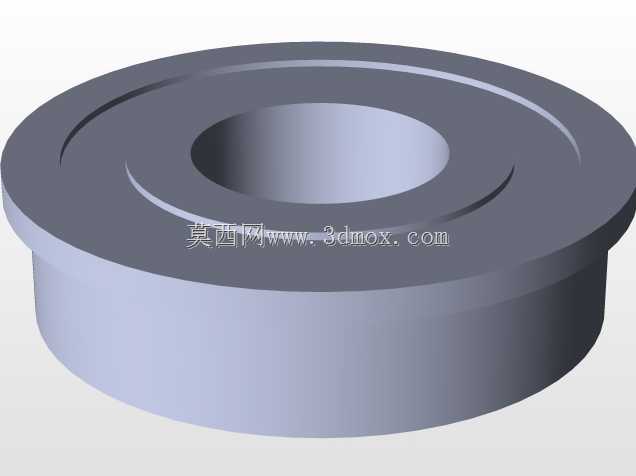

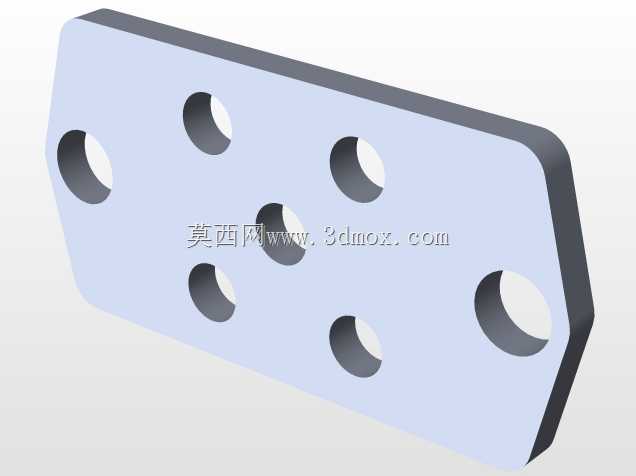

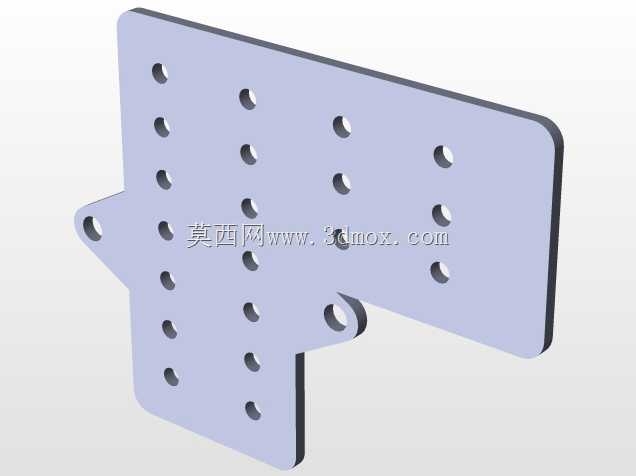

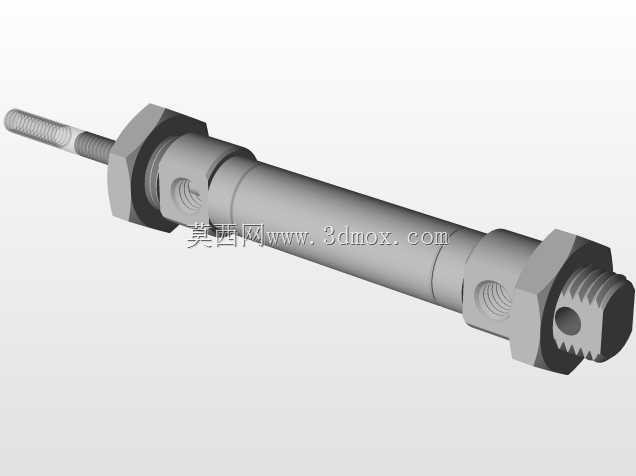

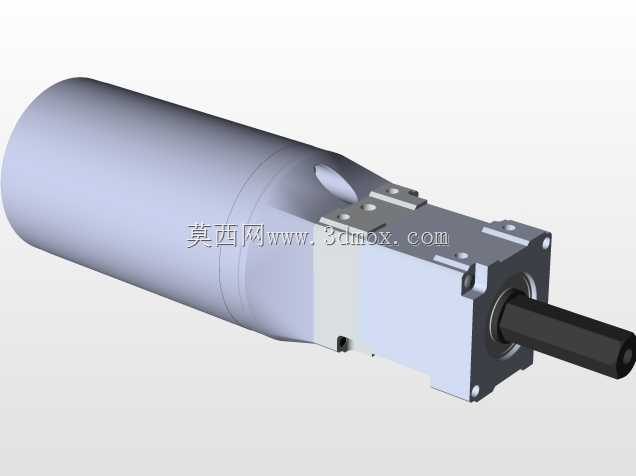

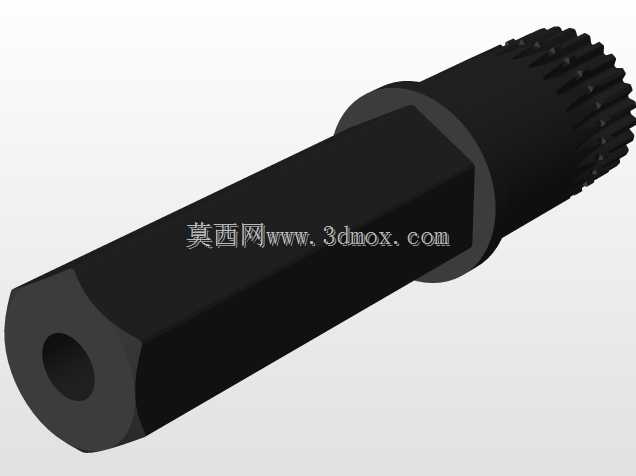

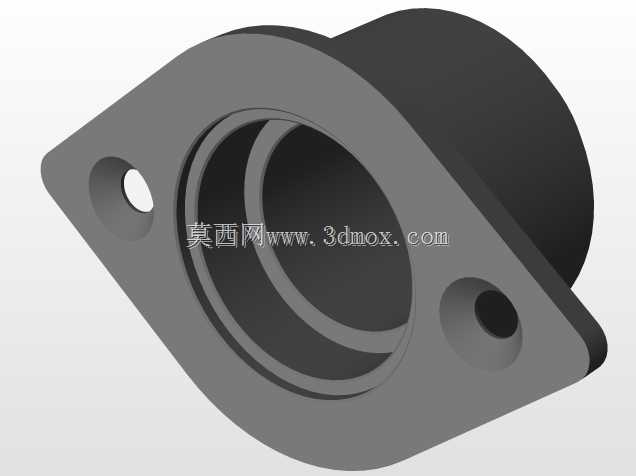

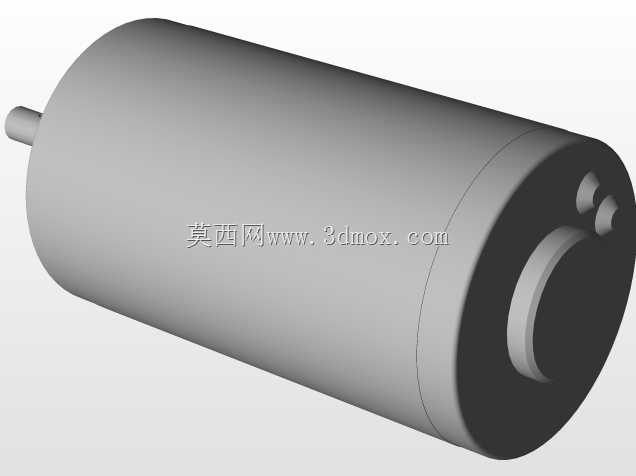

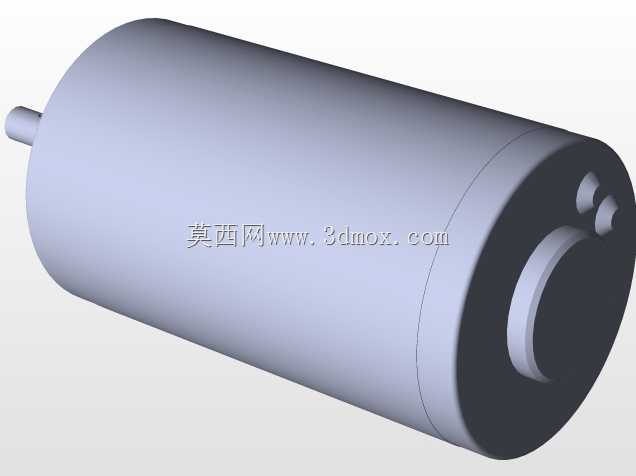

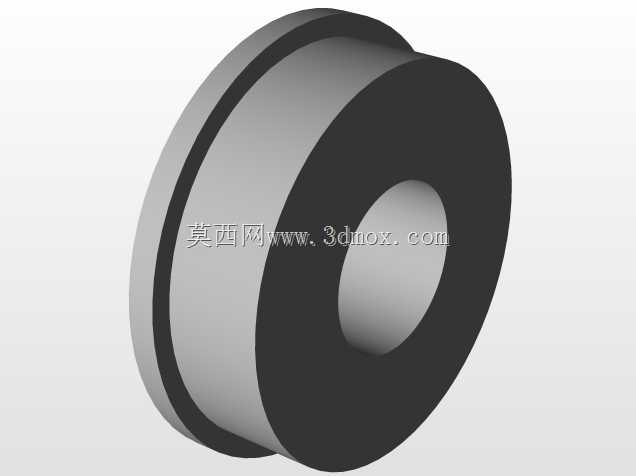

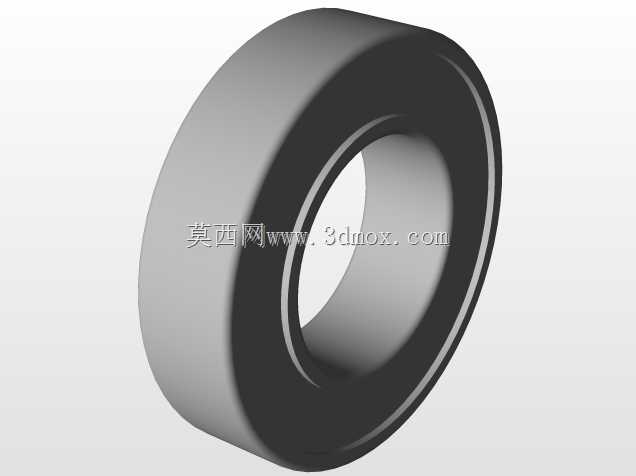

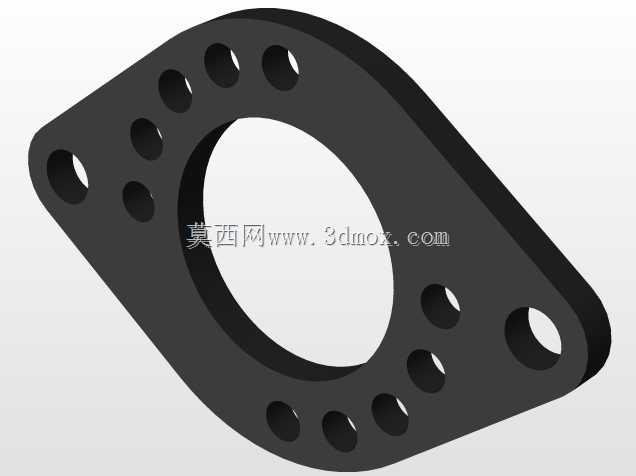

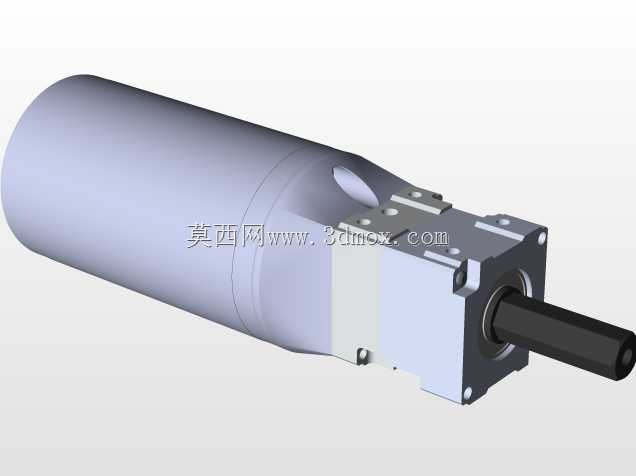

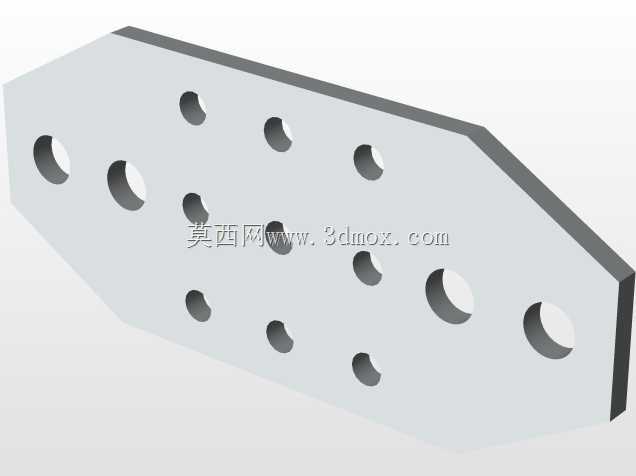

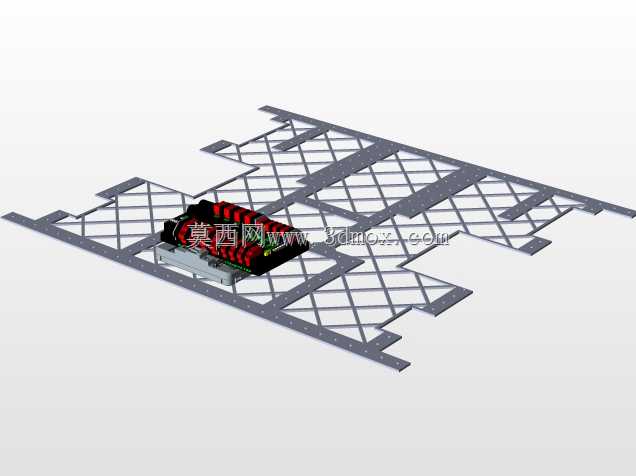

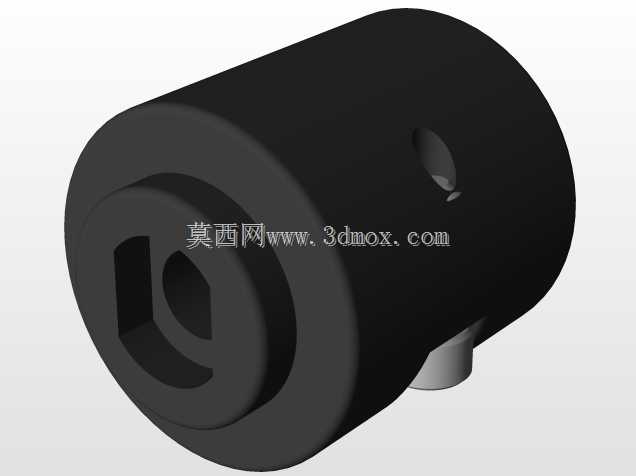

　　横向布置的传动轴是整套机构的同步核心，四组钩挂臂的摆动动作都通过这根轴传递扭矩，保证所有吊钩的动作角度、伸出长度完全一致，避免出现单侧挂接到位、另一侧悬空的偏载情况，轴体与臂体的连接位置采用带衬套的铰接结构，减少反复摆动过程中的磨损，延长机构的使用寿命，同时衬套可以吸收一部分动作冲击，降低传动间隙带来的动作误差。臂体的安装基座预留了标准的安装孔位，可以直接固定在机器人底盘的上层框架上，安装边界适配竞赛机器人常用的铝型材框架间距，不需要额外做定制化的转接板就能完成装配，基座上还预留了传动元件的安装位，可以根据团队的动力选型，搭配气缸、伺服电机或者弹性储能元件来驱动整套机构的动作。

　　从实际应用的角度出发，这套机构的设计充分考虑了竞赛场景下的容错性，吊钩的导入角度做了大倾角的导向设计，即使机器人行驶到挂接位置时存在一定的位置偏差，导向面也能顺着桁架结构滑入正确的挂接位置，不需要反复调整机器人的停靠位置，节省宝贵的赛程时间。臂体的镂空结构除了减重之外，还可以在机构上预留传感器的安装位，方便加装位置检测元件，实时反馈吊钩的挂接状态、锁止块的到位情况，给机器人的控制系统提供准确的动作信号，实现挂接动作的自动化触发，不需要操作人员手动判断动作时机。

　　在受力设计上，整套机构的载荷路径经过了针对性优化，挂接后机器人的整体重量会顺着吊钩、臂体桁架、铰接点、传动轴最终传递到底盘安装基座上，每个受力节点都做了加强处理，避免应力集中导致的结构断裂，臂体的桁架筋条走向顺着主受力方向布置，用最少的材料实现最大的结构强度，即使在机器人快速挂接产生冲击载荷的情况下，也不会出现结构变形、失效的问题。机构的动作行程经过精准计算，吊钩的伸出长度既可以保证挂接时能够顺利勾到桁架结构，又不会因为伸出过长导致臂体刚度下降，同时收回状态下吊钩不会超出机器人的外轮廓边界，避免机器人在行驶过程中钩到场地上的其他结构、影响正常行驶。

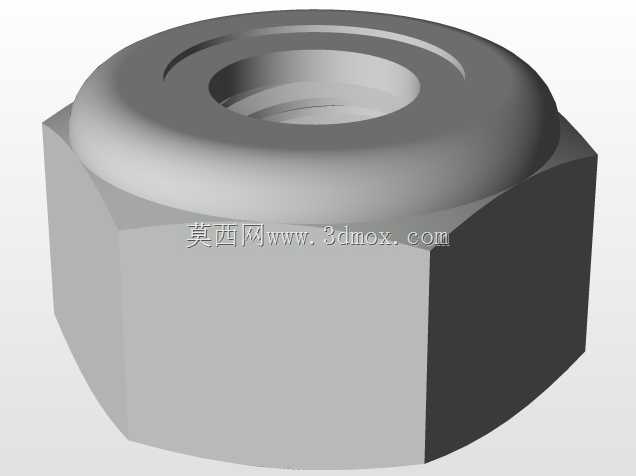

　　针对竞赛场景下的快速维护需求，整套机构的所有铰接点、连接点都采用快拆式的紧固件设计，不需要专用工具就能完成臂体、锁止组件的更换，即使在比赛间隙出现零件损坏的情况，也能在极短的时间内完成备件替换，不会影响后续的赛程。锁止组件的传动位置预留了调节余量，可以根据赛场桁架的实际尺寸微调锁止块的行程，适配不同场地的桁架公差，保证在不同的比赛场地都能实现可靠的锁止效果。
