斜置式步进驱动自动导管输送装置

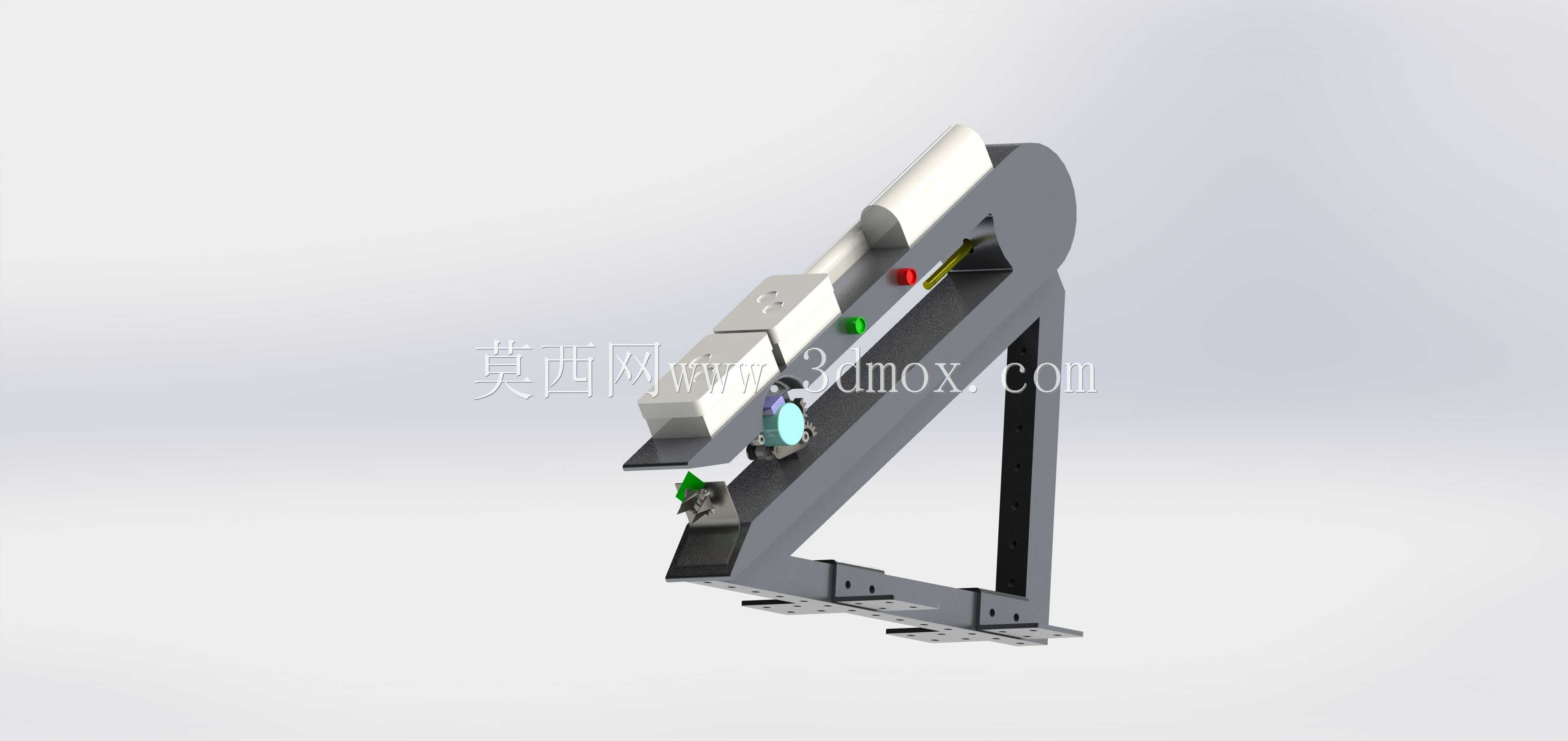

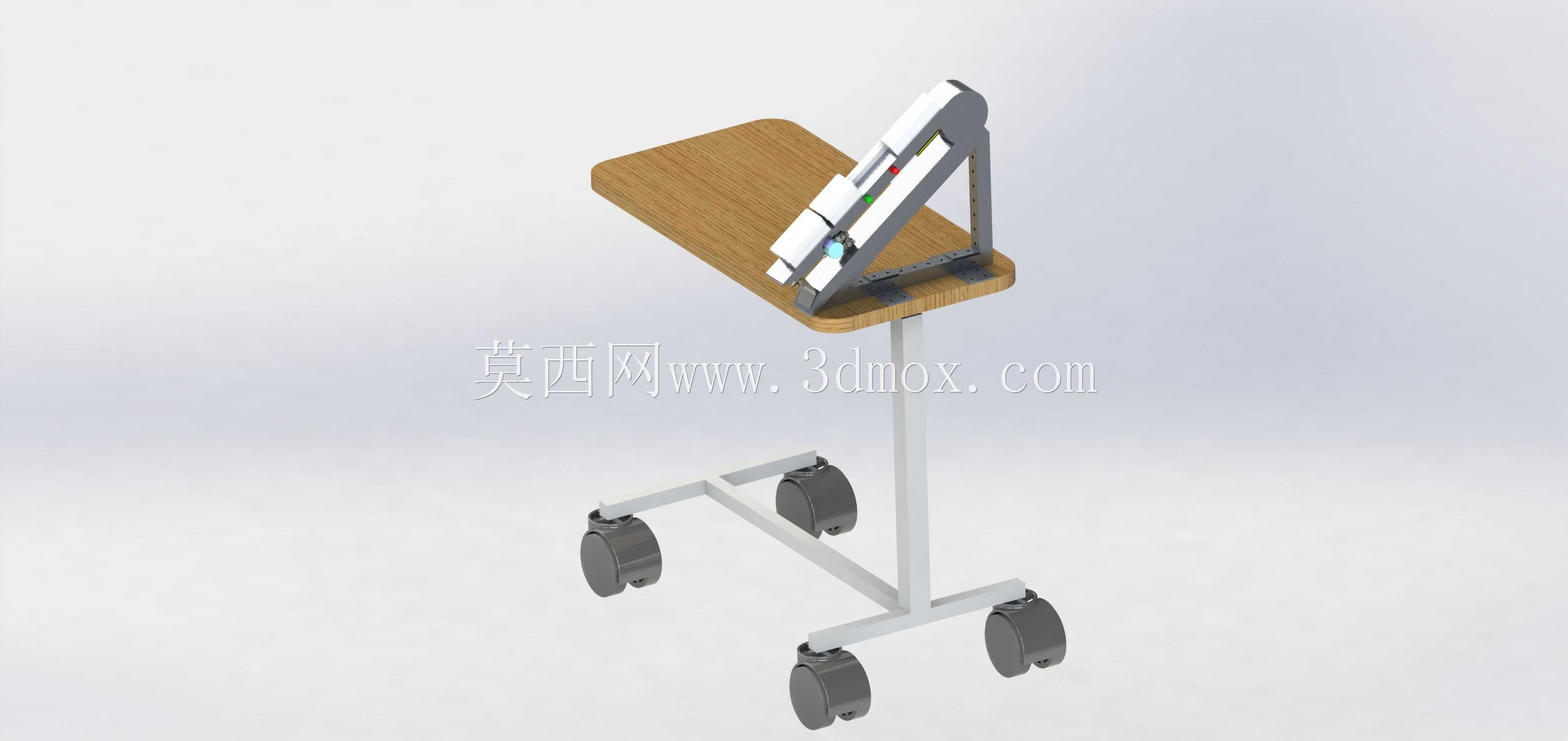

　　该装置核心应用于需要精准定长输送细径柔性导管的作业场景，常见于医用耗材组装、小型流体管路接驳、精密线束包覆等工位，替代传统人工穿管、送管的重复操作，解决人工送料时导管弯折、送进长度偏差、对位不准的实际问题。从结构布局来看，整机采用斜置三角焊接机架作为承载主体，机架底部设置四个带定位孔的安装支脚，支脚孔位适配常规工业铝型材工作台的T型槽间距，安装时可通过M6内六角螺栓直接固定在作业台面上，无需额外加工过渡连接板，机架倾斜角度设置为42度，该角度经过反复验证，既可以依靠导管自身重力辅助下滑抵消部分步进送进的阻力，又不会因角度过大导致导管堆叠窜动，整机外轮廓最大宽度为180mm，最大高度为260mm，沿送料方向的纵深尺寸为220mm，

　　占用工作台面积极小，可直接嵌入现有自动化产线的狭窄工位间隙，不会与周边的点胶、压接、检测机构产生运动干涉。驱动端选用28BYJ-48型5V步进电机作为动力源，电机通过侧装支架固定在斜机架的上端部，输出轴通过微型同步带轮连接送料辊组，送料辊组采用上下对压式结构，上辊为包胶从动辊，通过弹簧压块提供恒定的压紧力，可适配外径3mm至8mm范围内的不同材质导管，包括PVC柔性管、硅胶管、薄壁尼龙管，压块的预紧力可通过侧面的调节螺钉微调，避免压力过大压瘪导管内壁，或是压力不足导致送料时辊子与导管之间打滑。送料路径上设置有两组导向座，靠近进料端的导向座为喇叭口式导入结构，入口处做R3圆角抛光处理，防止导管插入时被端面毛刺刮伤，

　　导向座内孔镶嵌聚四氟乙烯导向套，摩擦系数极低，导管穿过时不会产生表面划痕；靠近出料端的导向座集成了到位检测结构，配合检测元件可实现导管送进长度的闭环控制，当导管送进到预设长度时，步进电机立即停转并锁止输出轴，防止导管因惯性前窜导致长度超差。装置的出料端设置有弹性拨料爪，当单次送料动作完成后，拨料爪在微型扭簧的作用下将导管端部引导至对接工位的定位槽内，避免导管端部下垂偏离对接位置。设计过程中优先考虑了装置的维护便捷性，所有与导管接触的零部件均采用快拆式固定结构，更换不同规格导管时，无需借助专用工具，只需扳动上辊压块的快拆手柄，即可抬起上辊更换导向套，整个换型过程耗时不超过2分钟，适配小批量多品种的柔性生产需求。

　　机架的焊接部位全部做去应力处理，焊接后经过平面磨床精磨安装基准面，保证送料辊组、导向座的同轴度公差控制在0.05mm以内，避免长期运行后因机架变形导致送料卡滞。电气走线全部隐藏在机架的中空型腔内，外侧通过线槽盖板封闭，不会出现线缆外露被运动部件剐蹭的风险，整机的所有棱角位置均做R2倒钝处理，避免操作人员调试时被锐边划伤。在实际运行测试中，该装置的单步送进精度可控制在±0.2mm以内，最高送进速度可达200mm/s，连续运行8小时的送料故障率低于0.1%，可适配7*24小时连续作业的产线需求，针对表面带有轻微粘性的硅胶导管，上辊包胶层选用防静电硅胶材质，既可以提供足够的摩擦力，又不会粘连导管表面导致送料停顿。进料端预留了导管卷料架的安装接口，可直接配套常规的盘装导管料架使用，实现整卷导管的连续自动送进，无需人工频繁上料。
