磨蚀试验机结构设计图纸

　　在矿山、建材、冶金等散料破碎加工领域，磨蚀损耗是直接影响生产运维成本的核心因素，尤其是采用钢球、衬板作为核心破碎介质的经典粉碎设备，其易损件的磨损速率直接决定了停机更换周期、单位产能耗材成本，磨蚀试验机正是为量化这类磨损特性开发的专用测试装置，可在实验室环境下复现实际工况中的冲击、研磨耦合作用，获取材料的磨蚀指数参数，为易损件材质选型、工况参数匹配提供可量化的试验依据。

　　从实际应用场景来看，这类设备主要服务于粉碎工艺研发、耐磨材料性能验证、选矿流程参数优化三类场景：在耐磨材料研发环节，可通过固定试验参数，对比不同合金配方、热处理工艺的衬板、钢球试样的磨损量，快速筛选出适配特定矿料磨蚀特性的耐磨材质，避免直接上线工业设备带来的高额试错成本；在选矿流程设计阶段，可针对待处理矿石的硬度、粒度、磨蚀性特征，通过磨蚀试验获取的磨损指数，测算工业粉碎设备的衬板、钢球更换周期，为产能核算、运维成本测算提供基础数据支撑；在生产运维环节，也可通过定期取矿样开展磨蚀试验，跟踪入料矿石属性变化，及时调整钢球级配、衬板固定方式，降低非计划停机风险。

　　整套设备的结构设计围绕冲击-研磨耦合的磨蚀作用复现展开，整体采用分体式机架布局，核心测试单元包含驱动组件、试样装夹结构、磨料容纳腔体、计数与载荷调节模块：驱动部分采用可调速的回转结构，可模拟不同转速下钢球与衬板的相对运动速率，匹配不同工业粉碎设备的实际线速度参数；试样装夹结构采用快拆式设计，可快速更换不同材质、不同表面处理的衬板试样与钢球试样，装夹位置的同轴度公差控制在0.05mm以内，避免高速运转过程中出现偏磨导致试验数据失真；磨料容纳腔体采用密封式结构，可根据试验需求添加不同粒度、不同硬度的矿料磨料，腔体侧壁设置透明观察窗，可实时观察内部磨料与试样的作用状态，同时避免磨料飞溅引发的安全隐患；载荷调节模块可通过配重结构调整钢球对衬板的冲击载荷大小，覆盖从低应力研磨到高应力冲击的多类磨蚀工况，适配不同类型粉碎设备的实际受力特征。

　　从安装边界与外形尺寸来看，整套设备采用落地式安装设计，机架底部设置可调水平的支撑脚，可适应不同平整度的实验室地面，安装时无需额外浇筑混凝土基础，仅需保证支撑脚全部受力、设备水平度偏差不超过0.1mm/m即可；设备整体占地尺寸控制在1200mm×800mm范围内，高度方向不超过1500mm，适配常规实验室的空间布局，设备侧面预留电气接口与除尘接口，电气接口采用标准工业航空插头，可直接接入实验室380V三相供电回路，除尘接口可对接实验室集中除尘系统，避免试验过程中矿粉扩散影响实验环境。

　　设计过程中重点考虑了试验数据的可重复性与设备长期运行的可靠性：所有与磨料接触的非测试部件均采用高铬耐磨铸铁材质，避免自身磨损产生的杂质混入磨料影响试验结果；回转部件的轴承座采用双重密封结构，防止细颗粒矿粉进入轴承内部加剧磨损，轴承选型时预留了1.5倍的动载荷余量，可满足长期连续运转的寿命要求；设备的传动部分采用带传动结构，兼具过载保护能力与低噪音特性，运转时设备旁1米处的噪音值不超过75dB，符合实验室环境的噪音控制要求。在结构细节上，磨料腔体的开合采用铰链式快开结构，配合快速锁紧搭扣，单次试验完成后可在3分钟内完成腔体清理、试样更换操作，提升试验效率；计数模块采用非接触式磁感应计数，无需与回转部件直接接触，避免机械磨损导致的计数误差，可准确记录试验过程中的冲击次数，到达预设次数后自动停机，保证每组试验的作用时长一致。

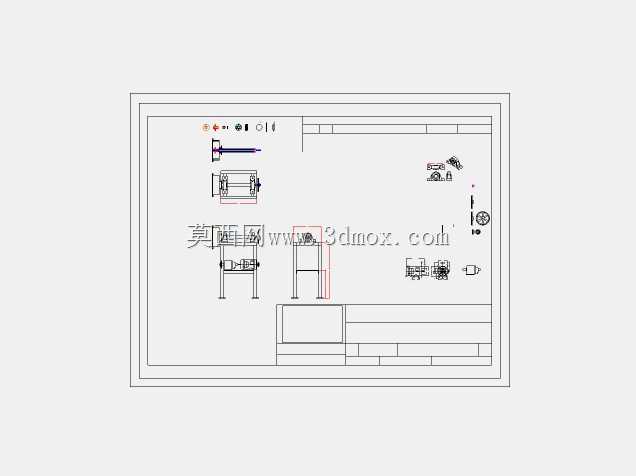

　　不同于常规的材料磨损测试设备，该磨蚀试验机专门针对粉碎设备中衬板与钢球的耦合磨损特性设计，其运动轨迹、载荷作用方式、磨料接触状态都尽可能还原工业粉碎设备内的实际工况，避免了通用磨损试验设备测试结果与实际工业场景偏差过大的问题。在三维建模过程中，所有部件的配合公差、安装孔位都按照实际加工要求进行设计，可直接导出工程图用于零部件加工与装配，装配体中预留了标准件的选型参数，包括轴承型号、紧固件规格、密封件尺寸，设计人员可直接基于该模型进行二次优化，比如调整腔体容积适配更大尺寸的试样、增加温度传感器监测试验过程中的温度变化、加装自动加料机构实现连续磨蚀试验，大幅缩短同类试验设备的研发设计周期。
