美卓MP1000圆锥破碎腔环形结构设计

　　在金属矿山、大型建材骨料生产的中细碎作业段，MP系列圆锥破碎机是硬岩破碎流程里的核心主力设备，本次呈现的环形构件是MP1000机型定锥总成的核心安装基体，承担着破碎作业中载荷传递、衬板定位、密封边界约束的多重作用。从现场运维的实际反馈来看，这类环形构件的设计精度直接决定了破碎腔的平行区长度偏差，进而影响成品骨料的粒型合格率与设备的过铁保护响应速度。

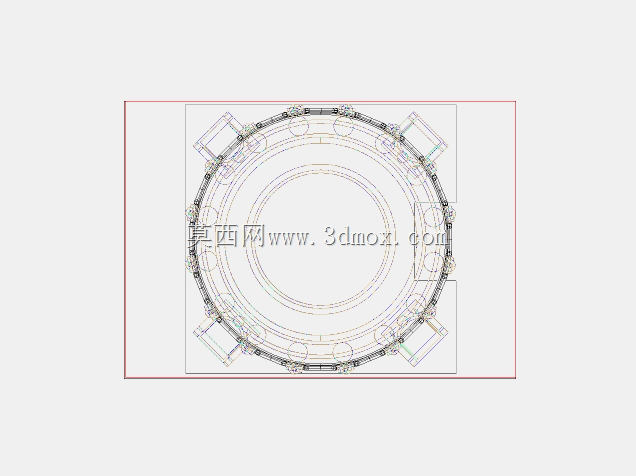

　　设计阶段首先要匹配MP1000机型的处理能力边界，该机型额定进料粒度在150mm以内，中细碎作业时单台小时处理量可达700-1000吨，作业过程中环形基体需要承受动锥旋摆带来的周期性交变载荷，冲击载荷峰值最高可达额定静载的3.2倍，因此在结构设计时，环形基体的周向均匀分布了8组安装耳座，耳座的螺栓孔位置度公差控制在0.15mm以内，确保与上机架连接时的受力均匀性，避免局部应力集中导致的基体开裂问题。从模型的结构细节来看，环形基体的内侧预留了定锥衬板的装配止口，止口的配合公差选用H7/h6的间隙配合，既满足衬板更换时的装配便利性，又能控制衬板作业时的径向窜动量，减少衬板松动带来的异常磨损。

　　从安装边界来看，该环形构件的外径尺寸匹配MP1000机架的上部安装法兰，周向的安装孔位与机架的定位销孔完全对应，安装时不需要额外加工适配结构，可直接完成装配对接。构件的内侧环面设计了两道密封槽，用于安装防尘密封圈，阻断破碎作业产生的细颗粒粉尘进入调整环与定锥的配合间隙，避免粉尘磨损螺纹配合面导致的调整机构卡滞问题。周向分布的耳座上同时预留了衬板螺栓的穿装孔，每个孔位都做了沉头处理，避免螺栓头外露被物料冲刷磨损，延长紧固件的使用寿命。

　　在实际选矿厂的破碎流程中，该环形构件的结构合理性直接影响设备的连续作业率，不少现场出现的定锥衬板松动、密封失效漏尘、调整环跳动等故障，追根溯源都和环形基体的加工精度、结构设计余量不足有关。建模过程中，针对周向耳座的受力做了有限元校核，在最大冲击载荷下，耳座根部的最大应力值控制在材料屈服强度的60%以内，预留了足够的安全余量，同时对环形基体的壁厚做了梯度设计，受力较大的下沿区域壁厚比上沿区域厚15%，在控制整体重量的前提下最大化结构强度。

　　从作业场景适配性来看，该结构不仅适用于露天金属矿的硬岩破碎流程，也能适配大型水利工程的骨料生产、建筑废弃物资源化处理的中细碎环节，环形基体上预留的传感器安装位，可以实时监测定锥部位的振动幅值与温度变化，为设备的 predictive maintenance 提供数据支撑，避免非计划停机带来的生产损失。设计时还考虑了衬板更换的作业便利性，环形基体上的衬板压块安装位做了导向斜面设计，现场更换衬板时不需要反复对位，可缩短衬板更换的作业时间40%左右，降低运维人员的劳动强度。
