户外应急移动便携厕所结构设计

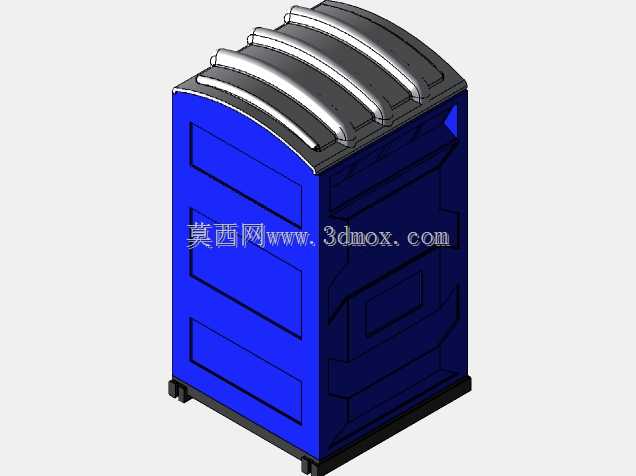

　　这款便携厕所的三维结构设计，首先要考虑的是户外无固定管网场景下的使用需求，不管是大型户外活动临时配套、工地临建区域、救灾应急安置点，还是景区临时客流疏导点位，这类设施的核心诉求是转运便捷、部署快速、结构耐造，不需要复杂的现场施工就能快速投入使用。从结构设计逻辑来看，整体采用一体化成型的主舱体结构，侧壁做了多层凹凸加强筋设计，不是单纯的平板结构，这种设计一方面是提升薄壁舱体的抗侧压能力，避免户外堆放、转运过程中受挤压出现侧壁变形，另一方面凹凸的筋条也能在人员倚靠时提供足够的结构支撑，不会出现薄壁晃动的异响问题。舱体底部做了一体化的承托底框，底框边缘预留了叉车孔位和吊装限位结构，不管是用叉车短距离转运，还是货车长途运输叠放，

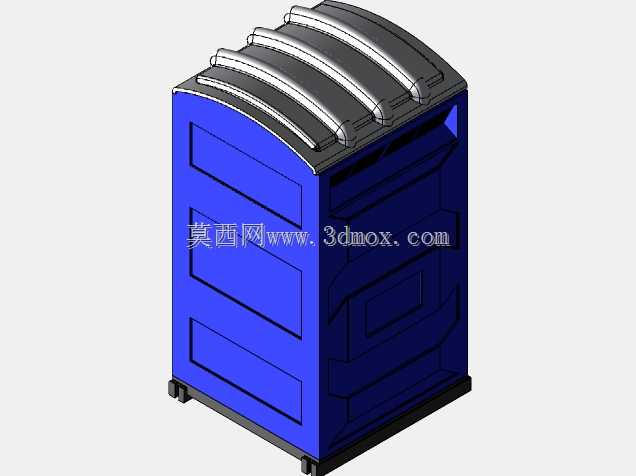

　　都能保证受力点落在加强的框架位置，不会直接挤压舱壁板材。顶部采用弧形拱顶结构，搭配多道平行的凸起加强梁，首先是解决户外积水、积雪的排放问题，弧形顶面不会出现积水兜水的情况，降雨时雨水会顺着拱顶弧度自然流向舱体后侧的排水槽，不会从舱门位置渗漏进内部；其次拱顶结构相比平顶的抗冲击能力更强，遇到户外落物、积雪重压的时候，拱形结构能把竖向载荷分散到两侧侧壁，避免顶部塌陷。舱体的边角位置全部做了圆弧过渡处理，没有尖锐的直角突出，一方面是转运过程中不会磕碰剐蹭周边物体、划伤作业人员，另一方面圆弧过渡的结构应力分布更均匀，长期户外使用受温度变化热胀冷缩的时候，不会在直角位置出现应力开裂的问题。从安装边界来看，这类便携厕所不需要做混凝土基础硬化，

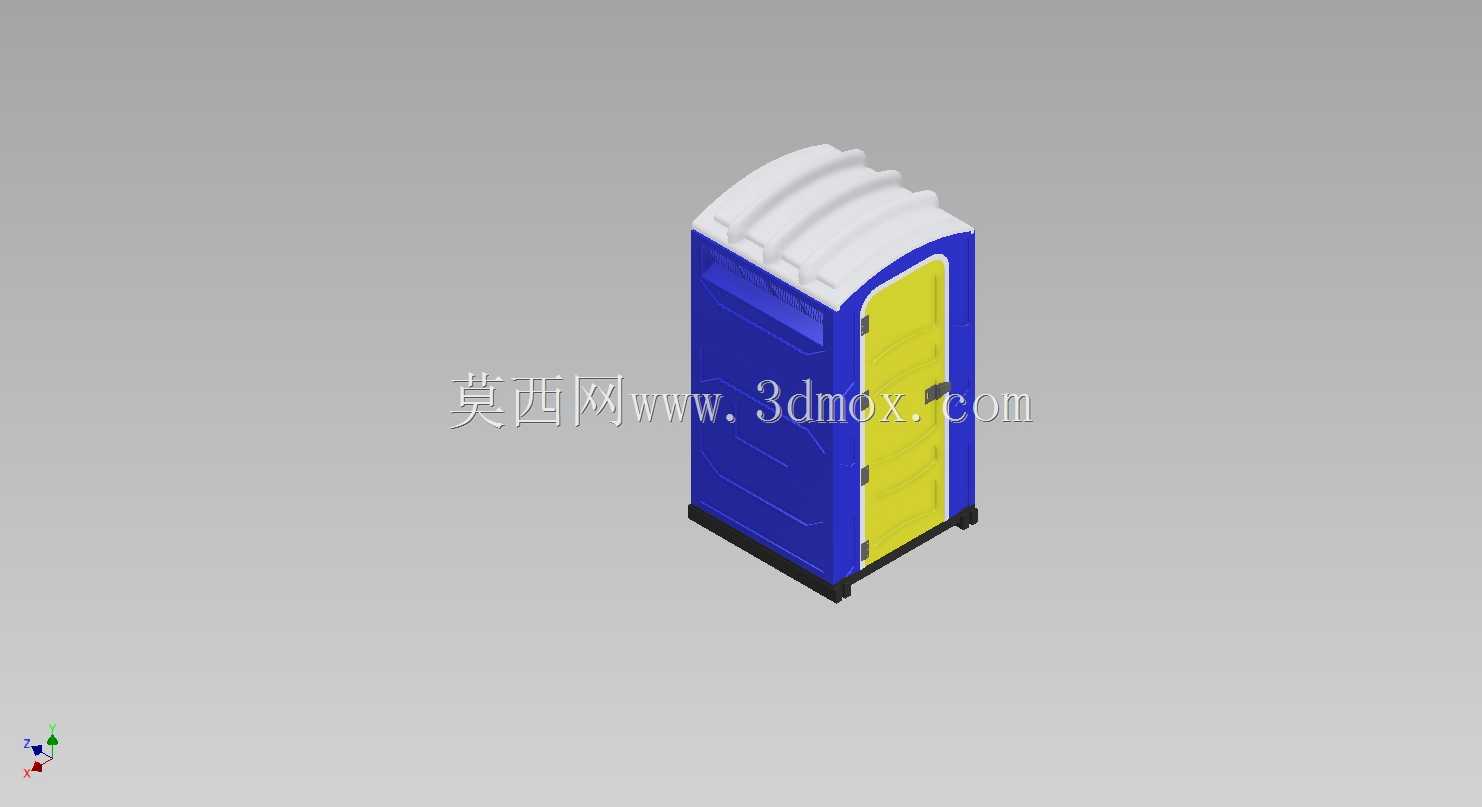

　　只需要找相对平整的硬质地面就可以直接放置，底部的四个角位预留了可调式支撑脚的安装位，如果地面有轻微坡度，可以通过调整支撑脚的高度让舱体保持水平，避免内部集污容器倾斜出现溢漏。舱体内部的空间预留充分考虑了成年人的使用需求，内部净宽度满足单人转身、活动的空间，侧壁预留了纸巾架、扶手的安装螺孔位，不需要后期二次打孔破坏舱体结构；底部预留了标准尺寸的集污箱安装位，集污箱采用抽拉式结构，清理的时候不需要挪动整个舱体，只需要从后侧的检修门抽出集污箱就可以完成清运作业。舱门的安装位做了内嵌式的密封胶条槽，安装胶条之后可以阻挡户外蚊虫、雨水进入舱内，门轴采用外置的耐腐蚀合页，长期户外日晒雨淋也不会出现锈蚀卡滞的问题，门锁采用内外均可开启的结构，

　　避免人员在内侧出现意外的时候无法从外部开启救援。从材料选型的结构适配来看，设计时预留了滚塑成型、玻璃钢模压两种工艺的壁厚余量，不管是采用哪种加工工艺，都能保证舱体的结构强度达标，整体重量控制在单人可辅助推移、机械可快速转运的范围内，空舱状态下两到三个作业人员就可以短距离挪动位置，不需要动用重型吊装设备。另外舱体顶部的加强梁内部预留了小型排气扇的安装走线槽，后期如果需要加装主动排风装置，不需要额外在舱壁上开孔走线，直接利用预留的线槽就可以完成线路布置，避免开孔破坏舱体的防水性能。在堆叠存储方面，舱体顶部的弧度和底部承托框的尺寸做了匹配设计，空舱堆叠的时候，上层舱体的底框可以刚好卡入下层舱体顶部的限位槽内，长途运输的时候不会出现滑动移位，能大幅提升运输装载效率，降低转运过程中的磕碰损坏概率。
