立式常压储槽工业罐体三维结构

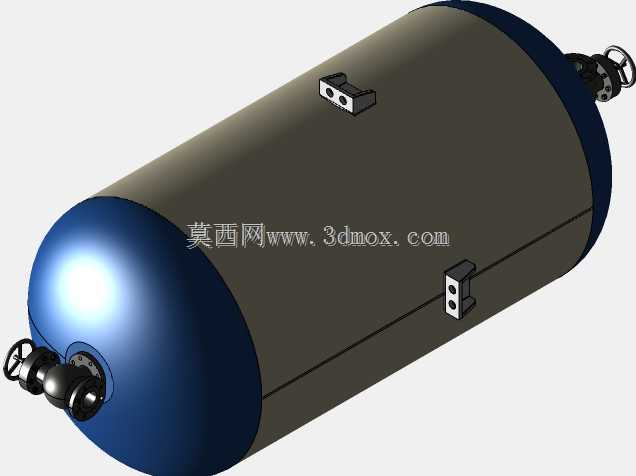

　　在化工、轻工、水处理等行业的流体物料暂存环节，这类立式常压储槽是车间物料中转、工序间缓存的核心静设备，区别于承压储罐，这类储槽多用于存储常温常压下无强挥发性、无剧烈腐蚀的液态介质，比如生产环节的工艺水、中间品溶液、低粘度辅料等，安装位置多布置在车间一层的设备区或者室外罐区的基础台面上，部分小容积规格也可架设在钢平台上依靠重力向下方工序供料。从结构设计逻辑来看，这款储槽采用直筒段加上下碟形封头的经典构型，直筒段采用等壁厚卷制焊接成型，上下封头与筒身采用环缝焊接连接，相比锥底储槽，这种平底加下封头的构型加工难度更低，放置稳定性更好，适合固定点位长期安装使用，不需要额外做复杂的支撑框架，

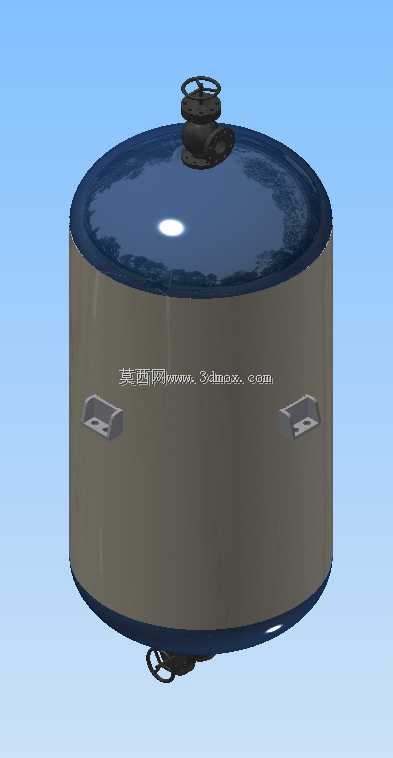

　　仅需要在安装位置做水平度符合要求的混凝土基础或者钢制鞍座即可。筒身两侧对称布置的板式吊耳是专门为设备吊装转运设计的结构，吊耳的开孔位置、板厚都经过载荷核算，能够匹配储槽空载以及满液状态下的起吊需求，避免吊装过程中出现筒身变形、吊耳撕裂的问题，现场安装时可以直接通过卸扣连接吊耳完成设备就位，不需要额外焊接临时吊点，减少现场施工对罐体防腐层的破坏。罐体顶部设置的带手轮的法兰式截止阀，主要用于介质注入、排气或者人工检尺的接口，阀门采用法兰连接方式，和顶部封头的接管法兰匹配，后期维护更换阀门时不需要破坏罐体结构，直接拆卸法兰螺栓即可完成更换；罐体底部对应位置同样设置了同规格的阀门接口，用于介质排空、排污或者出料，上下阀门的通径匹配设计，

　　能够保证进料和出料的流量平衡，避免罐内出现憋压或者液位波动过大的问题。从安装边界来看，这类储槽的直筒段外径是安装占位的核心尺寸，设计时需要预留出筒身周围至少300mm的操作空间，用于日常巡检、阀门操作、法兰螺栓紧固，顶部阀门的手轮高度需要符合人体工程学要求，如果罐体总高较高，还需要在顶部设置操作平台，方便操作人员开关阀门、检查液位。筒身的壁厚设计根据存储介质的密度、罐体容积核算，常压状态下不需要按照压力容器规范做壁厚补强，但是焊接位置需要做煤油渗漏试验，保证焊缝无渗漏，罐体外部可以根据存储介质的温度要求做保温层或者防腐涂层，如果是存储有洁净要求的介质，罐体内壁还需要做抛光或者衬塑处理。在三维建模过程中，

　　这类储槽的建模重点在于焊缝位置的简化处理、吊耳的位置度匹配、法兰接口的标准件调用，实际工程建模时不需要把焊缝的焊高细节完全还原，只需要保证各部件的装配关系正确，安装尺寸和现场基础匹配即可，上下封头的曲率要符合标准椭圆封头或者碟形封头的参数，避免加工时出现封头压制尺寸和筒身不匹配的问题。另外，罐体的液位测量接口、人孔接口可以根据实际项目需求在筒身或者封头上预留，这款基础构型的储槽预留了足够的接口拓展空间，设计人员可以根据具体的工艺要求在对应位置开孔焊接接管，不需要改动主体的受力结构。日常使用过程中，这类储槽的维护重点在于定期检查上下阀门的密封性能、筒身焊缝的腐蚀情况，底部阀门位置容易积存介质残渣，需要定期打开排污阀清理罐底的沉积物，避免堵塞出料管路，吊耳位置在设备就位完成后如果没有后续移位需求，可以做防腐包覆处理，避免长期暴露在空气中出现锈蚀影响后续检修吊装的强度。
