发那科M20iD/25工业六轴机械臂结构

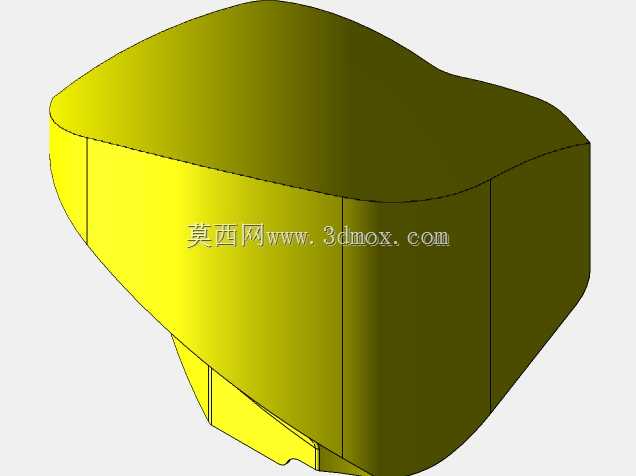

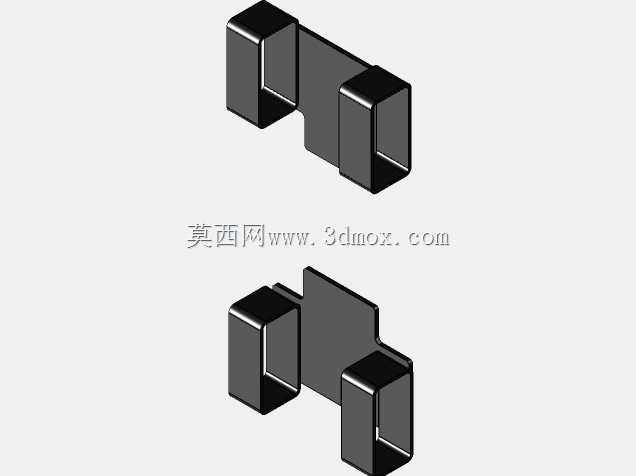

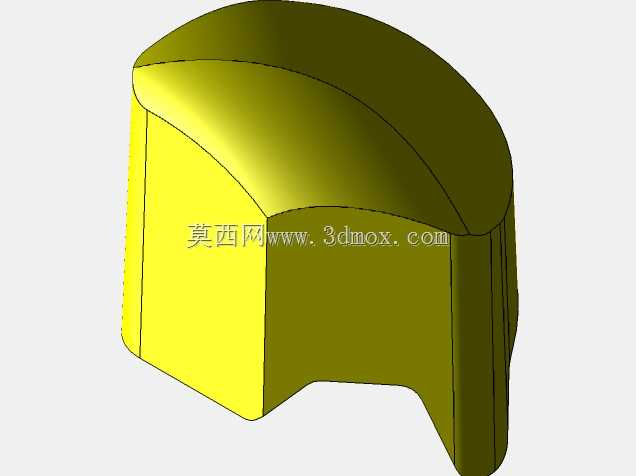

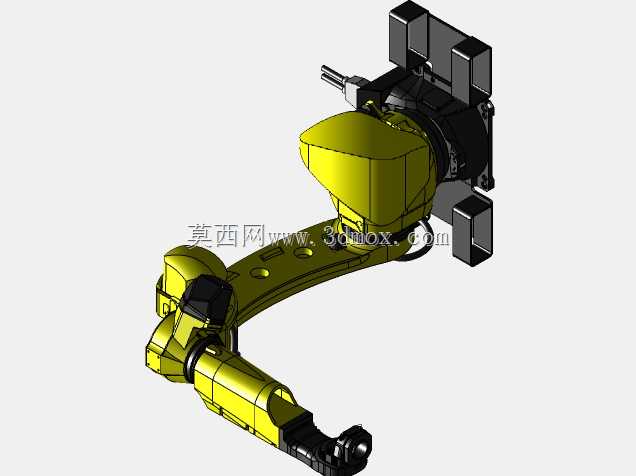

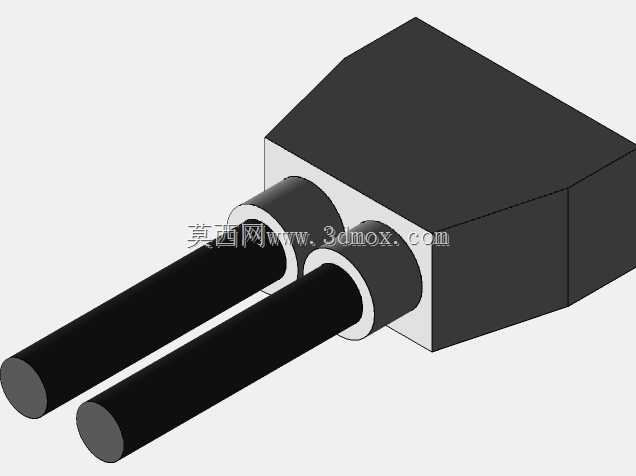

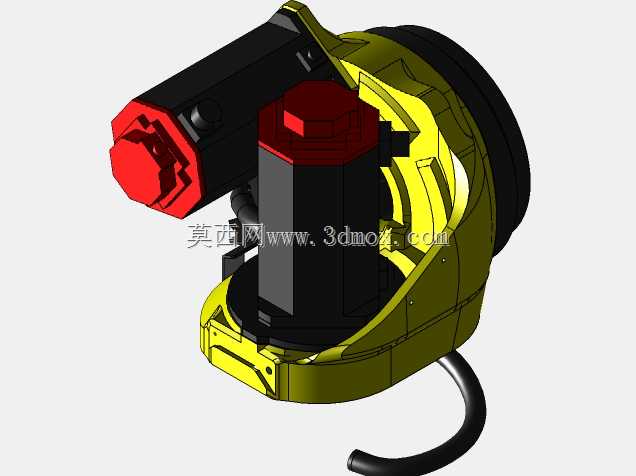

　　在汽车零部件焊装工位、3C电子精密装配产线、物流仓储码垛单元这类需要重复高精度作业的场景里，这类中等负载六轴关节机械臂是核心执行单元，替代人工完成高重复性、定位精度要求严苛的工序，能在连续三班倒的作业节奏下保持稳定的动作一致性，避免人工操作带来的疲劳误差与安全隐患。从结构设计逻辑来看，这款机械臂采用关节串联式布局，从底座安装面开始依次布置J1到J6六个旋转关节，每个关节的传动结构都做了重心优化，将大重量的伺服驱动与减速单元尽可能向臂体根部靠近，降低悬臂段的转动惯量，让臂体在高速启停时的抖动量控制在极小范围内，保证末端执行器的定位精度。底座部分采用方形安装法兰结构，安装孔位按照工业通用标准排布，

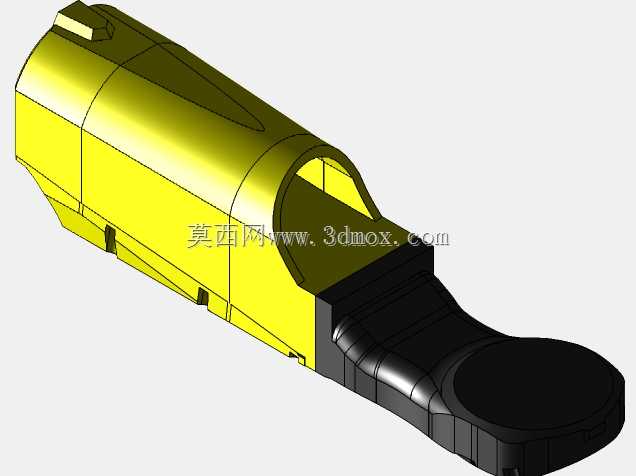

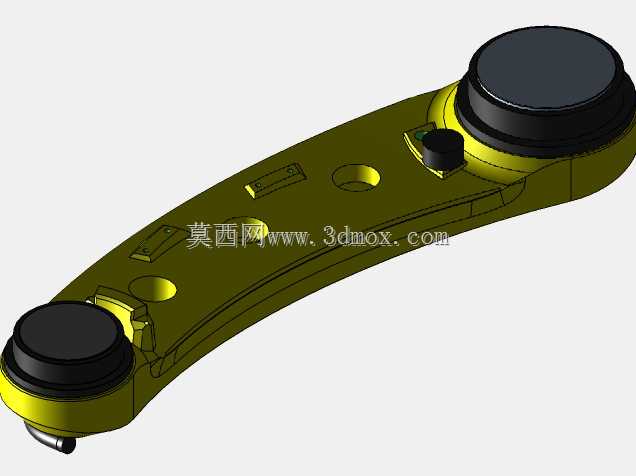

　　现场安装时可以直接通过膨胀螺栓固定在混凝土设备基座上，也可以搭配行走轴、龙门架实现更大范围的作业覆盖，安装时需要预留足够的回转空间，避免J1轴回转时与周边防护栏、周边设备产生干涉。大臂与小臂的结构采用铸铝一体成型工艺，在保证结构刚性的前提下尽可能降低臂体自重，臂体表面做了喷塑防护处理，能抵御车间常见的切削液飞溅、焊渣溅射，适配多数工业生产车间的复杂工况。末端J6轴采用标准法兰接口，可以快速更换夹爪、焊枪、吸盘、打磨头等不同执行工具，适配不同工序的作业需求，法兰端面预留了气路与信号线路的走线通道，避免管线外露在臂体外侧，减少作业过程中管线剐蹭、缠绕的风险。从作业覆盖范围来看，这款机械臂的臂展设计兼顾了作业半径与负载能力，

　　25kg的额定负载可以满足多数中小型零部件的搬运、装配作业需求，臂体的各关节运动范围经过优化，在狭窄的工位空间内也能完成翻转、俯仰等复杂动作，不会出现运动死点。设计过程中对各关节的走线做了内置式处理，所有动力线缆、信号线缆都从臂体内部的空腔穿过，外部仅在关节活动位置预留了小段柔性防护套管，既提升了臂体整体的整洁度，也减少了车间粉尘、切削液对线缆的腐蚀，延长设备的维护周期。在实际产线布局时，需要根据臂体的最大运动包络线设置安全防护围栏，预留足够的安全距离，同时要确认基座的承重能力满足机械臂全速运动时的动载荷要求，避免运行过程中出现基座晃动影响定位精度。臂体各关节的密封结构采用多层密封圈设计，防护等级满足工业车间常规使用要求，

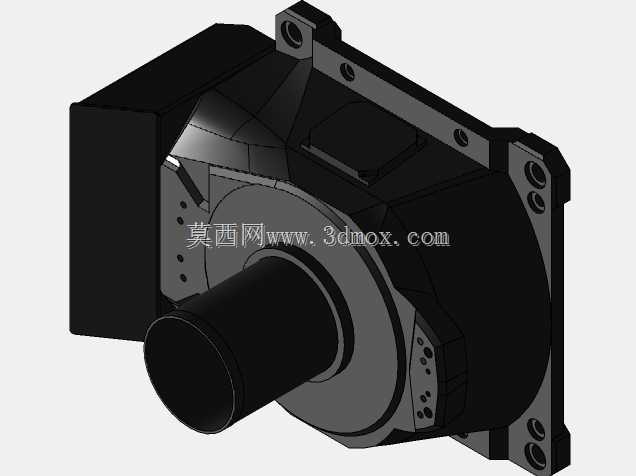

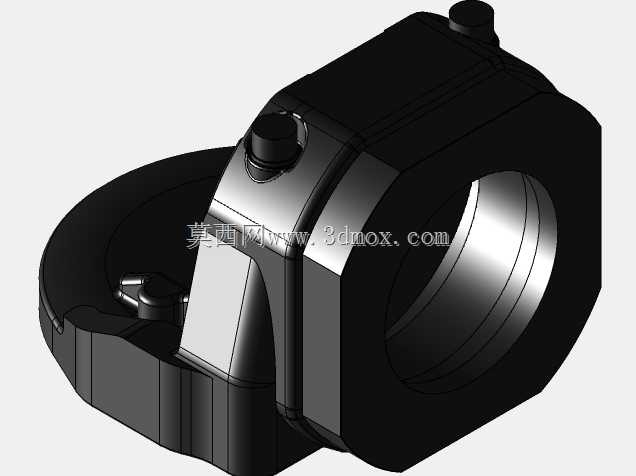

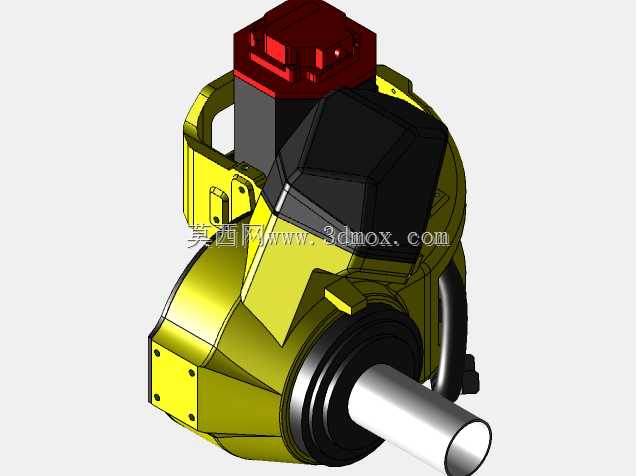

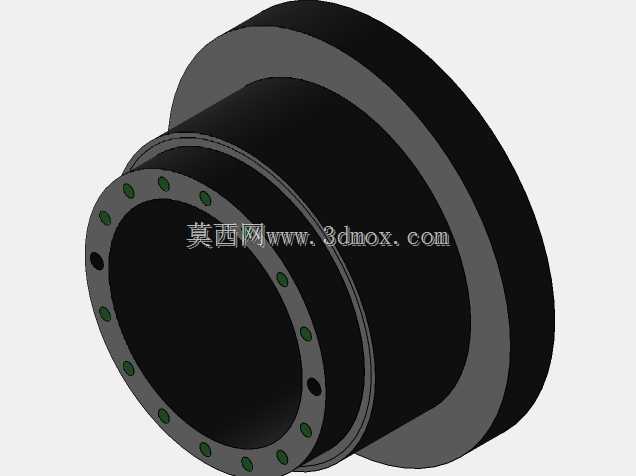

　　即使在有少量粉尘、水雾的打磨、清洗工位也能稳定运行，不需要额外加装复杂的防护外罩。关节处的减速单元采用高精度RV减速机与谐波减速机搭配的方案，根部大负载关节使用刚性更强的RV减速机，末端小负载关节使用体积更小、精度更高的谐波减速机，在保证传动精度的同时平衡了成本与结构重量。
