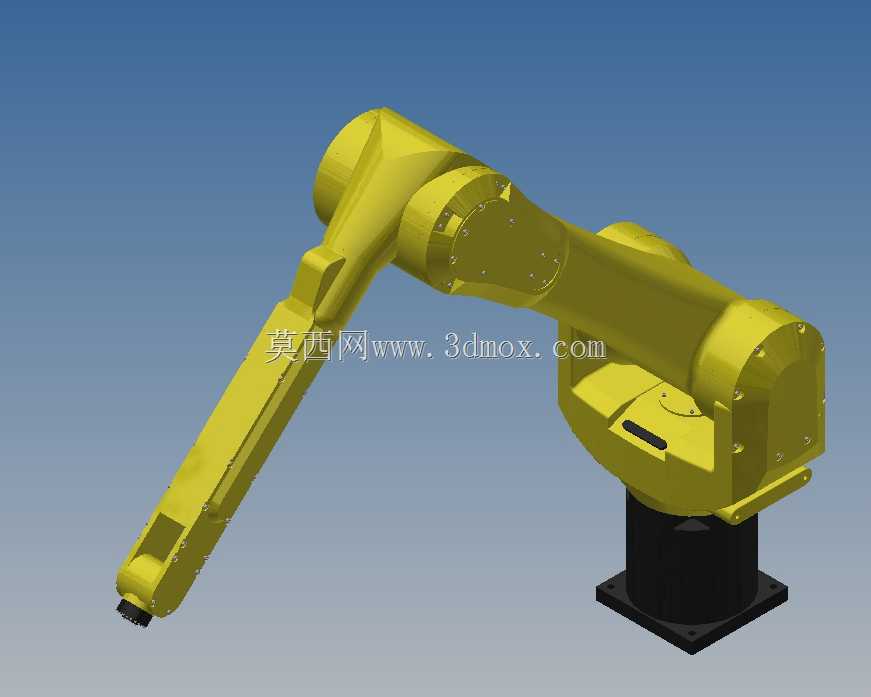

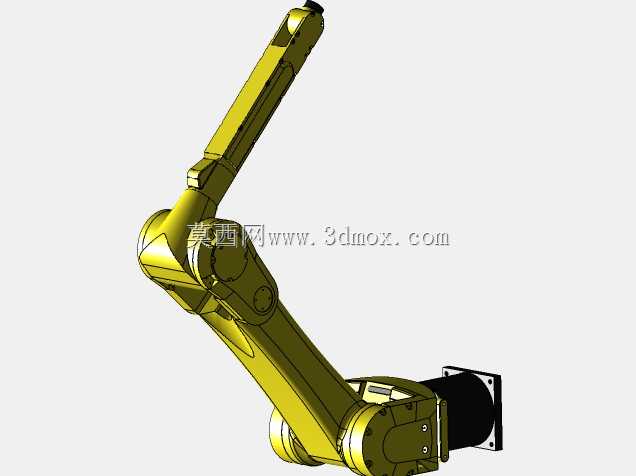

六轴关节型工业机械臂三维结构模型

　　这款六轴关节型机械臂的结构设计，完全围绕3C电子、汽车零部件加工、轻工包装等产线的实际作业需求展开，建模过程中优先还原了各关节的运动限位逻辑与安装配合边界，没有做多余的外观装饰性结构，所有特征都服务于实际设备的运动与装配需求。从安装边界来看，底部采用方形法兰安装座，安装孔位按照通用工业机器人的地基固定标准设计，底座高度预留了电气走线与第一轴旋转的避让空间，安装时不需要额外加工过渡转接板，可直接固定在生产线的设备基座、移动AGV平台或者倒挂安装架上，适配正装、侧装、倒挂多种安装姿态，不同安装姿态下的各轴运动干涉区域都在建模时做了校验，避免实际选型时出现运动死区。

　　从功能特性来看，这款机械臂的六个关节全部采用回转式传动结构，第一轴负责底座水平方向的大范围回转，覆盖产线两侧的上下料工位；第二、第三轴为大臂、小臂的俯仰关节，决定了整机的作业半径与垂直方向的 reach 范围，大臂内部预留了传动链与线缆的走线路径，避免运动过程中线缆与周边设备、工装发生剐蹭；第四、第五、第六轴为末端手腕的三个回转自由度，可实现末端执行器的任意姿态调整，不管是搭配气动夹爪做工件抓取搬运，还是搭配焊枪、涂胶枪做轨迹作业，或是搭配视觉传感器做工件定位检测，都能满足姿态调整需求。各关节的连接法兰处都设计了密封结构的安装位，可适配常规的工业防尘密封圈，满足车间多粉尘、少量切削液飞溅的作业环境防护需求。

　　设计思路上，整机采用了偏置式的小臂结构，相比同负载等级的同轴式手腕机械臂，在狭窄工位的避障能力更强，比如机床上下料场景中，可灵活伸入机床开门后的狭窄腔体内部完成工件取放，不会与机床门框、夹具发生碰撞。臂体的外观采用流线型的包覆设计，一方面是减少运动过程中的风阻与积尘，另一方面也避免了尖锐棱角对车间操作人员造成磕碰伤害，所有外部棱边都做了圆角过渡处理，符合工业装备的安全设计规范。末端法兰的安装尺寸遵循通用工业机器人的末端接口标准，可直接适配市面上绝大多数的标准末端执行器，不需要单独定制转接法兰，降低产线集成的配件成本。

　　实际应用场景中，这款机械臂可覆盖10kg以内的作业负载需求，作业半径可满足大部分中小型产线的工位间距要求，在3C电子行业可完成电路板的上下料、螺丝锁付、成品分拣作业；在汽车零部件行业可完成小型冲压件的工序间转运、焊接辅助上下料；在包装行业可完成装箱、码垛、贴标等工位的自动化作业。建模过程中对各关节的运动行程做了参数化约束，设计人员可直接基于该模型修改臂长参数、关节尺寸，快速衍生出不同负载、不同作业半径的系列化机型，也可直接导入仿真软件中做产线节拍仿真、干涉校验，提前验证产线布局的合理性，减少现场调试的工作量。各臂段的壁厚设计参考了同类型铸件的工艺要求，预留了加工余量与加强筋的布置位置，可直接作为铸件开模的结构参考，不需要做大幅的结构调整。
