皮卡用18英寸6孔螺栓图案轮毂结构设计

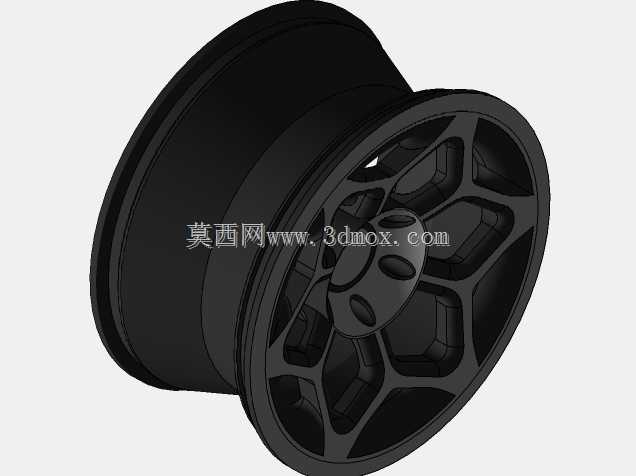

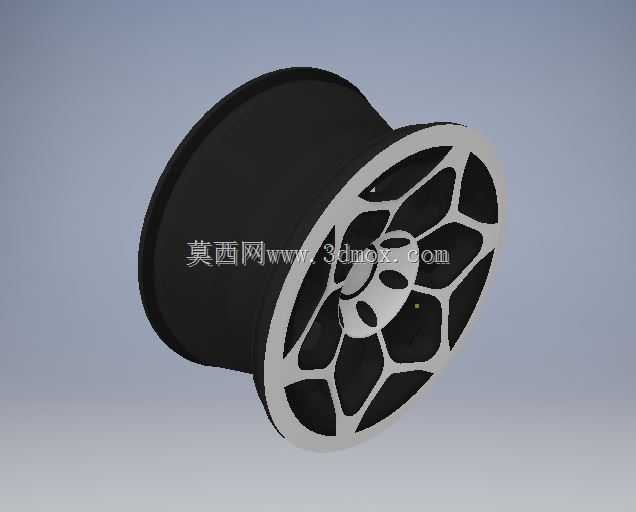

　　这款轮毂针对皮卡车型的重载使用场景做了针对性结构优化，适配非铺装路面行驶、轻载货运以及户外越野穿越的多重使用需求，区别于普通乘用轿车的轻量化轮毂设计，整体结构优先保障径向承载能力与抗冲击性能，匹配皮卡车型后钢板弹簧悬架的跳动行程边界，避免转向、极限颠簸工况下轮辋与悬架杆件、翼子板内衬发生运动干涉。从安装边界来看，该轮毂采用6x135的螺栓孔分布规格，孔位分度圆直径严格控制在135mm，单螺栓孔适配常规皮卡车型的M14轮毂螺栓，中心定位孔尺寸匹配对应车型的轴头直径，安装面的沉台深度经过校核，能保证轮毂安装后与轴头端面完全贴合，避免高速行驶时出现轮毂抖动、螺栓受剪异常磨损的问题。轮辋部分宽度为9英寸，

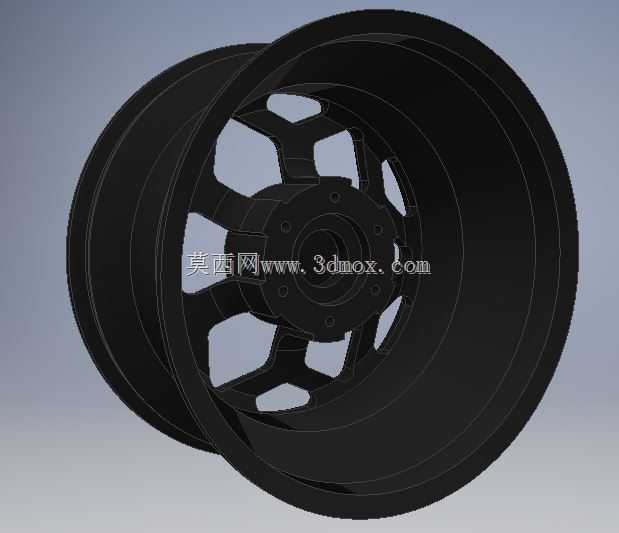

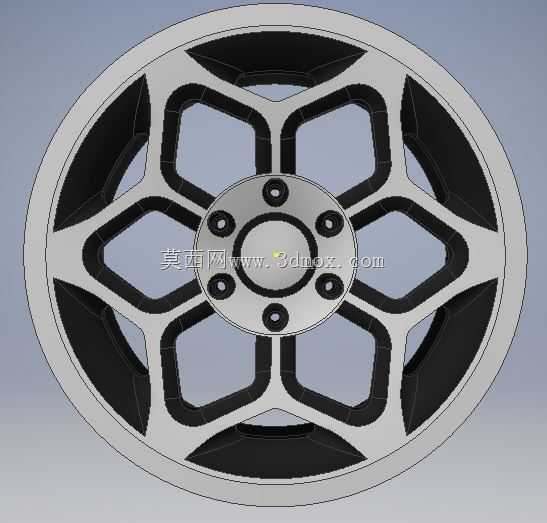

　　适配宽度265-285区间的全地形轮胎与泥地轮胎，轮缘的凸起高度做了加强设计，在轮胎低气压越野行驶时能有效卡住轮胎胎圈，防止大冲击下轮胎脱圈引发安全隐患。设计过程中优先平衡了强度与重量的关系，辐条采用仿生网状镂空结构，并非单纯追求外观造型，每一处辐条的截面厚度都经过受力路径优化：螺栓安装座位置的辐条根部做了加厚处理，将螺栓受到的锁紧力、行驶中的冲击载荷均匀分散到整个轮辋筒体，避免应力集中在单个螺栓孔位置引发辐条断裂；辐条靠近轮辋的位置逐渐过渡减薄，在不降低整体结构强度的前提下减少不必要的材料堆积，降低非簧载质量，提升悬架的响应速度。轮辋筒体采用不等厚设计，与轮胎配合的密封面厚度更高，保证轮胎充气后的密封可靠性，

　　筒体中部的减重区域做了环形加强筋设计，避免重载下筒体发生径向变形。在实际装车适配场景中，这款轮毂的偏距设置经过反复校核，能保证轮胎安装后与轮眉的位置处于合理区间，既不会因为偏距过小导致轮胎突出翼子板增加行驶风阻、带起泥水污染车身，也不会因为偏距过大导致轮胎向内偏移，在大角度转向时摩擦减震器与下摆臂。针对皮卡车型经常在泥泞、融雪盐蚀环境下行驶的特点，轮毂的外露面结构做了少凹槽设计，减少泥水、积盐在辐条缝隙中的残留，降低日常清理的难度，同时也避免长期残留的腐蚀性物质破坏轮毂表面防护层。从结构验证的角度，该设计预留了动平衡校准的配重块安装位置，轮辋内外侧的边缘都有标准的配重卡槽，适配常规的卡钩式平衡块，

　　不需要额外粘贴配重块就能完成高精度动平衡校准，避免高速行驶时的方向盘抖动问题。轮毂的中心孔周边设计有对应的刹车系统避让空间，能兼容原厂尺寸的刹车盘与刹车卡钳，不需要额外加装法兰盘就能直接安装，减少了改装环节的额外配件成本，也避免法兰盘带来的安装面平行度误差问题。在承载能力设计上，单轮的额定载荷完全覆盖皮卡车型的单轮最大轴荷要求，不管是满载货运状态下的持续高速行驶，还是越野场景下的飞跳冲击，辐条与轮辋的连接位置都能保持足够的结构强度，不会出现焊缝开裂、辐条变形的问题。轮缘的圆角处理经过优化，在拆装轮胎时不会划伤轮胎胎圈的密封层，也能减少轮胎拆装过程中对轮辋表面的磕碰损伤。
