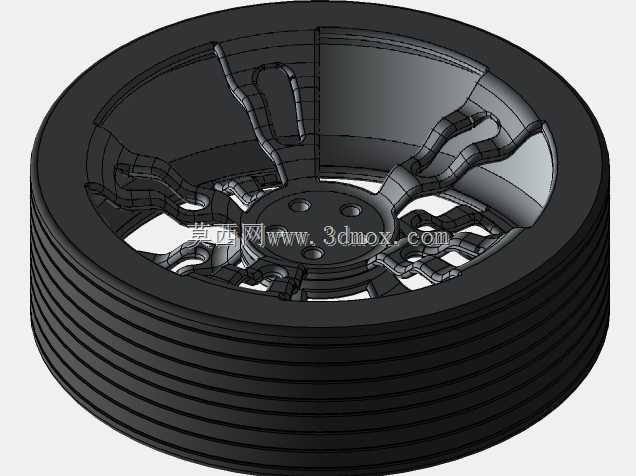

概念款多辐条汽车轮辋轮胎组合结构

　　这款轮辋轮胎组合结构，主要面向乘用车行走系统的概念设计验证场景，可用于前期造型评审、装配干涉校验以及行走系统动力学仿真的基础载体。在实际车辆运行过程中，轮辋作为轮胎的安装支撑基体，需要承担整车垂直载荷传递、行驶过程中加减速扭矩输出、转向时横向力承载的核心作用，同时还要兼顾制动系统散热气流的引导功能，避免长时间制动后热量堆积引发轮胎性能衰减。

　　从设计思路来看，这款概念轮辋采用了多辐条镂空式结构，辐条走向并非传统的直连式设计，而是采用了带弧度的流线型分支结构，每根主辐条在靠近轮缘位置拆分出两个支撑脚，均匀分布在轮辋的安装环面上，这种设计一方面可以在同等材料用量下提升辐条的抗弯扭截面系数，分散螺栓安装孔位周边的应力集中，另一方面镂空区域可以形成连贯的气流通道，在车辆行驶时引导气流穿过轮辋直接冲刷制动盘与制动卡钳表面，带走制动过程中产生的摩擦热量，降低制动系统的热衰退风险。轮辋中心的安装座采用了等距分布的螺栓孔设计，孔位周边做了局部加厚的凸台处理，避免螺栓预紧力作用下安装面出现压溃变形，安装座与辐条衔接位置做了大圆弧过渡处理，消除直角结构带来的应力集中点，提升轮辋在冲击载荷下的结构强度。

　　轮胎部分采用了多道环形沟槽的胎面设计，胎侧与轮辋配合的位置设置了标准的轮辋贴合止口，保证充气后轮胎与轮辋之间的密封性能，避免行驶过程中出现漏气问题。胎面的环形沟槽可以在湿滑路面行驶时快速排出胎面与路面之间的积水，提升轮胎的抓地性能，降低水滑风险。从安装边界来看，轮辋的中心定位孔尺寸、螺栓孔分布圆直径均参考常规乘用车的安装参数设计，轮辋的宽度尺寸适配常规宽度的乘用车子午线轮胎，轮缘的直径尺寸符合标准轮胎的装配公差要求，可直接匹配同规格的常规轮胎完成装配，不需要额外修改配合尺寸。

　　在实际工程应用中，这类概念轮辋结构在完成三维建模后，可直接导入有限元分析软件，模拟颠簸路面冲击、急转弯侧向载荷、急加速扭矩传递等多种工况下的应力分布情况，针对应力过大的辐条位置调整截面厚度，针对应力冗余的区域做轻量化挖除处理，在保证结构强度满足国标要求的前提下尽可能降低轮辋的整体重量，减少簧下质量，提升车辆的悬挂响应性能与操控表现。同时轮辋的外形曲面可以直接导出用于造型评审，验证不同辐条造型在整车外观上的匹配效果，缩短概念设计到实车验证的开发周期。需要注意的是，轮辋与轮胎的配合面需要严格控制尺寸公差，过盈量过大会导致轮胎装配困难，甚至损伤胎圈结构，过盈量过小则会导致密封性能不足，高速行驶时可能出现轮胎脱圈的安全风险，因此在建模过程中需要严格参照轮胎轮辋配合的国标公差要求设定配合尺寸，保证装配后的可靠性。
