PLA打印机用10/22规格刀库适配连接构件

　　在桌面级FDM熔融沉积成型设备的功能拓展场景中，多刀库切换结构是实现多耗材、多工艺连续打印的核心配套组件，这款适配10/22规格刀库的连接构件，正是针对PLA材质打印场景下的刀库快装需求开发的专用结构件。从实际装机的应用逻辑来看，多数入门级PLA打印机出厂状态并不支持多刀库自动切换，用户在进行多色打印、不同耗材属性匹配打印时，往往需要手动更换打印头或耗材，不仅中断打印流程，手动对位的误差也容易引发层纹偏移、耗材卡滞等问题，这款适配构件的核心作用，就是在不改动打印机原有主体框架结构的前提下，完成标准10/22规格刀库与打印机运动端的刚性连接，实现刀库的随动定位与切换动作。

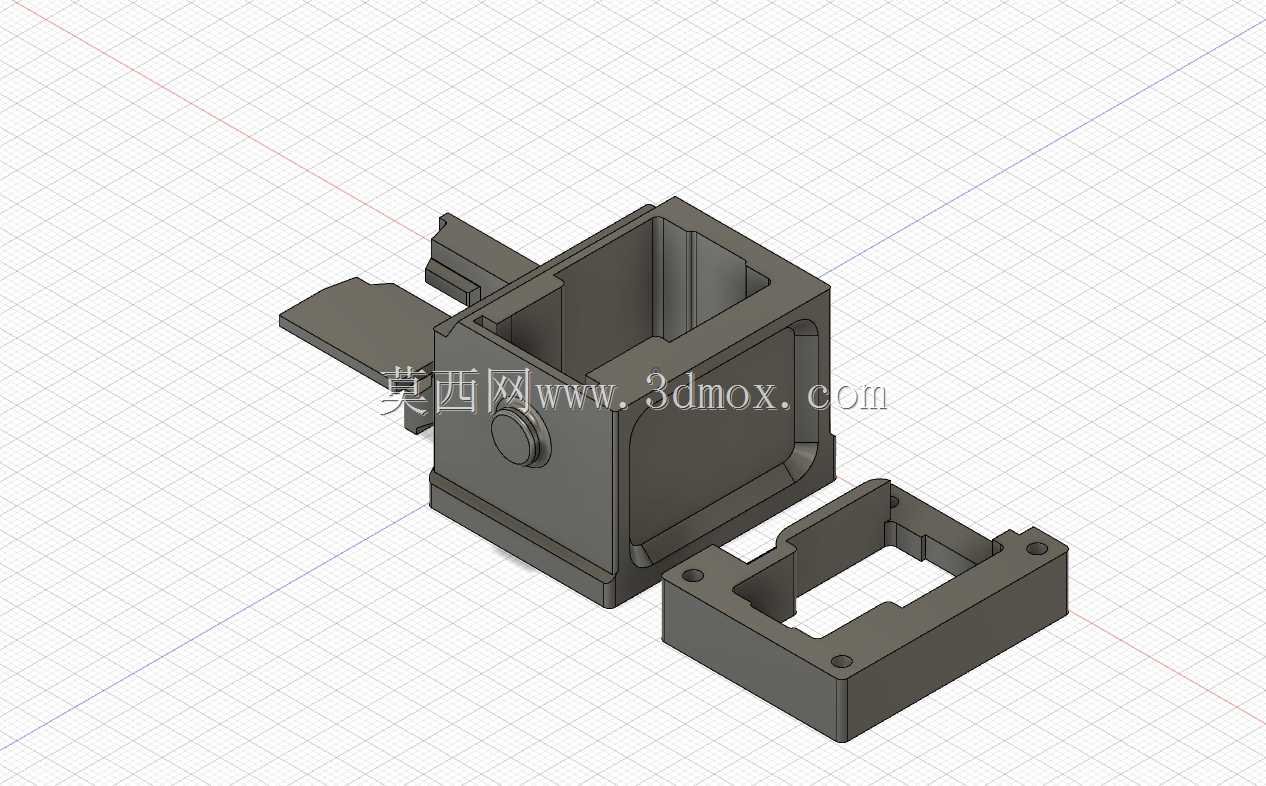

　　从结构设计的思路来看，这款构件采用了分体式组合结构，主体为带定位腔的盒式基座，配套独立的压合固定框，这种拆分设计首先考虑的是PLA打印场景下的加工便利性——用户完全可以使用自身的PLA打印机直接打印该构件的所有零件，无需额外的机加工工序，拆分后的零件打印支撑更少，成型后表面精度更容易满足装配要求。基座的内腔尺寸完全匹配10/22规格刀库的外形边界，内腔侧壁设置了限位凸筋，刀库装入后可以限制周向转动与轴向窜动，避免打印过程中设备运动产生的振动导致刀库移位；基座一侧延伸出的两个定位插舌，是对应打印机原有运动滑块的安装槽位设计的，插舌厚度与槽位间隙控制在0.2mm以内，既保证插装时的顺畅度，又能消除装配后的旷量，保证刀库定位精度。配套的固定框上预留了四个螺钉安装孔，对应基座底部的四个螺纹安装位，装配时将刀库置入基座内腔后，盖上固定框拧入螺钉即可完成刀库的锁紧，不需要额外设计复杂的快拆卡扣，结构可靠性更高，也降低了打印成型的难度。

　　从安装边界的尺寸控制来看，这款适配构件的整体外轮廓严格控制在打印机运动端的安全行程范围内，基座安装后不会与打印机的框架、导轨、线材拖链产生运动干涉，构件的总重量经过结构优化，在保证刚性的前提下尽可能做了壁厚减薄与局部镂空，避免增加运动端的负载，导致电机丢步、定位精度下降的问题。实际装配时，除了构件本身的打印零件外，仅需要配套一根适配规格的复位弹簧与四颗固定螺钉，弹簧安装在基座与刀库的配合间隙处，作用是在刀库切换动作时提供复位预紧力，消除配合间隙带来的位置偏差，四颗螺钉分别用于固定框与基座的连接、以及基座与打印机运动端的锁紧，选用常规的公制长固定螺钉或普通自攻螺钉均可完成装配，不需要定制特殊规格的紧固件，进一步降低了用户的配套成本。

　　从功能特性的实际表现来看，这款适配构件完成装配后，可以实现10/22规格刀库与PLA打印机的无缝匹配，刀库的切换定位重复精度可以控制在0.1mm以内，完全满足PLA材质打印的精度要求，不会因为适配结构的误差出现换刀错位、耗材对接偏差的问题。构件本身采用PLA材质打印即可满足使用强度要求，因为PLA打印场景下设备的工作环境温度通常在60℃以下，不会达到PLA材质的热变形温度，长期使用不会出现结构蠕变、锁紧失效的问题。针对日常维护的需求，这种分体式螺钉锁紧的结构也更便于拆装，当需要清理刀库内的耗材残留、更换磨损的刀库组件时，只需要拧下固定框的螺钉即可取出刀库，不需要将整个适配基座从打印机上拆下，减少了重新校准定位的工作量。在实际的打印作业场景中，搭载这款适配构件的PLA打印机，可以顺利完成多色PLA模型、不同硬度PLA耗材组合模型的连续打印，不需要人工中途干预换料，大幅提升了长周期打印作业的自动化程度，也减少了人工操作带来的打印失败风险。
