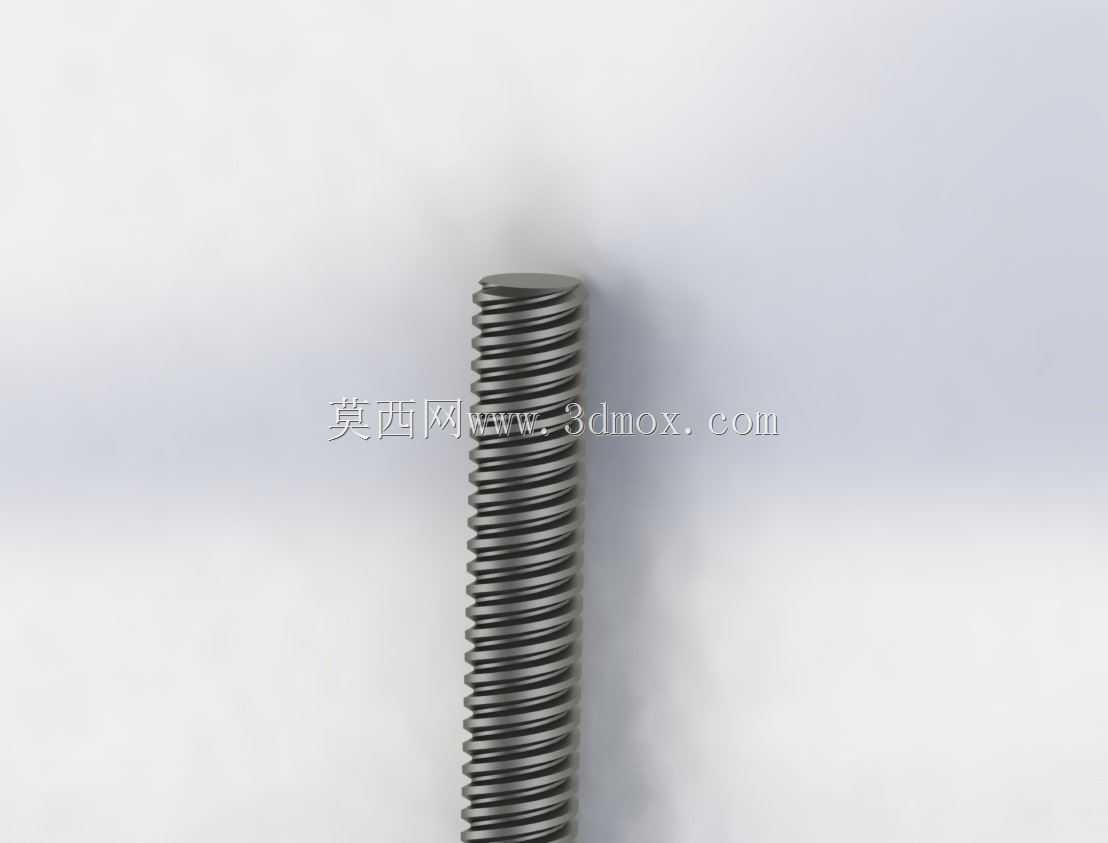

FDM3D打印机进给传动长齿轮轴

　　在桌面级FDM熔融沉积成型3D打印机的机械结构中，进给系统的传动精度直接决定了耗材推送的稳定性，最终影响打印成品的层厚均匀性与表面质量，这款长尺寸齿轮轴正是针对大行程Z轴进给或者远程送料结构设计的核心传动零件。日常做设备改装或者结构优化时，很多从业者会遇到标准长度齿轮轴无法适配定制机架的问题，尤其是打印高度拓展到400毫米级别的机型，常规短轴的传动行程不足，容易出现传动链路中间环节多、累计间隙过大的问题，这款一体成型的长齿轮轴就可以直接替代多段拼接的传动结构，减少装配环节带来的同轴度误差。从功能特性上看，轴身全程采用等距齿形设计，齿距为1毫米，和配套的进给齿轮啮合时可以实现无侧隙传动，当步进电机输出扭矩传递到轴上时，

　　整根轴的转动同步性更好，不会出现分段轴常见的一端转动滞后、送料顿挫的问题，尤其是在打印柔性耗材时，稳定的送料速度可以避免耗材弯折、堵头的故障。设计这款轴的时候，首先要考虑的是长轴的刚性问题，8毫米的直径是经过反复校核的，400毫米的长度下，两端采用简支梁安装方式时，轴的最大扰度可以控制在0.02毫米以内，完全满足3D打印机传动精度要求，不会因为轴的弯曲变形导致齿轮啮合跳齿。轴的齿形采用梯形齿轮廓，和常用的T型丝杠齿形参数匹配，既可以作为旋转传动的齿轮轴使用，也可以兼顾直线进给的丝杠功能，在一些简化结构的入门级机型中，这根轴可以同时承担扭矩传递和Z轴平台升降的导向传动功能，减少整机的零件数量，降低装配复杂度。安装边界上，

　　轴的两端预留了直径8毫米的光轴段，长度各为15毫米，可以直接适配标准的688ZZ深沟球轴承，轴承座的安装孔中心距需要控制在370毫米，安装时要保证两端轴承的同轴度误差不超过0.03毫米，否则会出现转动卡滞、磨损加快的问题。轴的输入端设计有3齿的输入接口，可以直接和步进电机的输出轴联轴器配合，不需要额外加装传动齿轮，减少了动力传递环节的间隙。实际应用场景中，除了常规的桌面级FDM打印机，这款轴也可以用在DIY定制的大尺寸陶瓷3D打印机、食品挤出型3D打印机上，这类设备的送料行程更长，对传动件的刚性和同步性要求更高，一体长轴的结构可以避免多段传动带来的送料量误差，保证挤出材料的均匀性。在做结构建模的时候，

　　齿形的绘制要注意齿顶高和齿根高的公差，齿面的粗糙度建议控制在Ra1.6以下，减少和配合件之间的摩擦阻力，轴的整体直线度公差要控制在0.01毫米每100毫米长度，避免高速转动时出现抖动。很多新手在改装大尺寸打印机时，容易忽略长轴的扰度问题，选用直径6毫米的轴做长行程传动，结果打印时平台升降抖动，出现层纹错位的问题，8毫米直径的选型刚好平衡了刚性和整机重量，不会因为轴径过大增加电机的负载，也不会因为轴径过小出现刚性不足的问题。齿距1毫米的参数选择，也和常用的3D打印机步进电机步距角匹配，搭配16细分的驱动器时，每个脉冲对应的直线进给量刚好是0.00125毫米，可以实现非常精细的进给控制，满足高精度打印的需求。轴的表面做发黑处理的话，还可以提升防锈能力和表面硬度，延长零件的使用寿命，日常维护时只需要定期在齿面涂抹少量润滑脂，就可以保证长时间运行无卡顿。
