石油开采用五刀翼PDC钻头结构设计

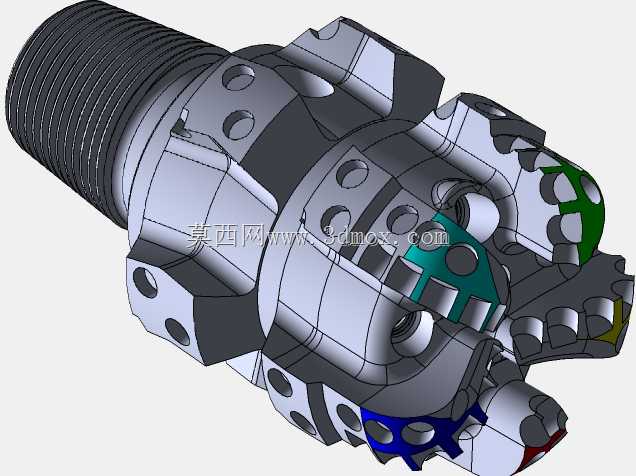

　　这款PDC钻头的三维结构设计，完全围绕油气钻井、地质勘探的井下破岩作业场景展开，作为钻具最前端的直接破岩部件，其结构合理性直接决定整趟钻的钻进效率与单井作业成本。从实际工况出发，设计时首先考虑的是井下高温、高磨蚀、高载荷的复杂环境，钻头整体采用五刀翼非对称布局，区别于常规对称刀翼设计，非对称排布能在旋转破岩时形成更连续的切削轨迹，避免硬地层钻进时出现跳钻、憋钻的问题，同时刀翼之间预留的大尺寸流道，能保证钻井液以足够流量从钻头水眼喷出，及时带走切削产生的岩屑，同时冷却聚晶金刚石复合片切削齿，避免切削齿因过热出现热磨损提前失效。

　　从功能特性来看，每一片刀翼上的切削齿都采用了差异化的出刃高度设计，靠近钻头中心区域的切削齿线速度更低，主要承担犁削破碎岩层的作用，因此选用了更厚的复合片基底、更小的切削后角，保证抗冲击性能，避免中心区域切削齿在接触硬夹层时发生崩片；靠近钻头外径的保径区域切削齿线速度最高，磨蚀速率最快，因此在主切削齿之外额外增设了后排辅助切削齿与保径齿，既可以在主切削齿磨损后继续承担破岩作用，也能保证钻头的外径尺寸不发生过快磨损，避免后续下套管作业出现井径不足的问题。钻头顶部的螺纹连接段严格遵循API标准钻具连接螺纹规范，螺纹的锥度、牙型角、密封端面尺寸都和常规钻铤、井下动力钻具的连接接口完全匹配，安装时只需按照标准扭矩上扣即可保证连接强度与密封性能，不需要额外加工适配接头，能直接适配现有钻井现场的钻具组合。

　　设计过程中针对不同地层的适配性做了结构优化，刀翼上的水眼位置经过流场仿真验证，每个水眼的喷射方向都对准相邻刀翼之间的排屑槽，同时正对主切削齿的切削接触区域，保证钻井液喷射时能直接冲刷切削齿与岩层的接触界面，避免岩屑在刀翼表面形成泥包——泥包是PDC钻头在软地层钻进时最常见的失效形式，一旦岩屑粘附在刀翼表面包裹住切削齿，钻头就会失去破岩能力，只能起钻更换，因此流道的圆弧过渡、水眼的倾斜角度都做了反复调整，尽可能降低流道内的钻井液流动阻力，减少岩屑滞留的可能。

　　从安装边界尺寸来看，这款钻头的整体外径适配常规中深井段的井眼尺寸，钻头总长度控制在标准钻具组合的允许范围内，不会因为钻头过长导致井下造斜段通过困难，钻头的冠部轮廓采用中抛物线型，这种轮廓的钻头在钻进时既能保证足够的切削齿布齿数量，又能在定向钻进时具备更好的导向性，不会因为冠部过于平缓导致工具面难以控制，也不会因为冠部过于尖锐导致钻头中心区域强度不足。保径段的长度经过优化，既保证足够的保径能力，又不会因为保径段过长增加钻头与井壁的摩擦阻力，减少钻井过程中的扭矩损耗。

　　在切削齿的固定结构上，所有切削齿都采用了齿孔过盈配合的装配方式，齿孔的加工精度、过盈量都经过力学计算，保证在高钻压、高转速的工况下切削齿不会发生转动、脱落，同时针对切削齿的受力方向，在齿孔后方的刀翼本体上做了加强筋结构，避免硬地层钻进时刀翼出现断裂失效。刀翼表面的多个预留孔位，是为了适配不同的钻井工况加装硬质合金齿、减震齿，在砾石层、软硬交错地层钻进时，这些额外加装的齿体能吸收部分冲击载荷，保护主切削齿不受冲击损坏。

　　实际现场使用中，这类PDC钻头相比传统的牙轮钻头，没有活动的轴承部件，井下失效风险更低，单只钻头的进尺长度能达到牙轮钻头的数倍，能大幅减少起下钻的次数，降低钻井作业的非生产时间。设计时也充分考虑了钻头的可修复性，当切削齿磨损到一定程度后，可以通过重新更换切削齿、修复保径段实现钻头的重复利用，进一步降低钻井工具的使用成本。整个模型的所有结构细节都完全还原实际加工的工艺要求，没有无法实现的理想化结构，所有的倒角、圆角、退刀槽都符合机械加工的工艺规范，能够直接用于后续的工程图输出、数控加工程序编制，也可以作为钻具组合仿真、钻井力学分析的基础模型使用。
