可3D打印迷你涡轮增压器结构展示件

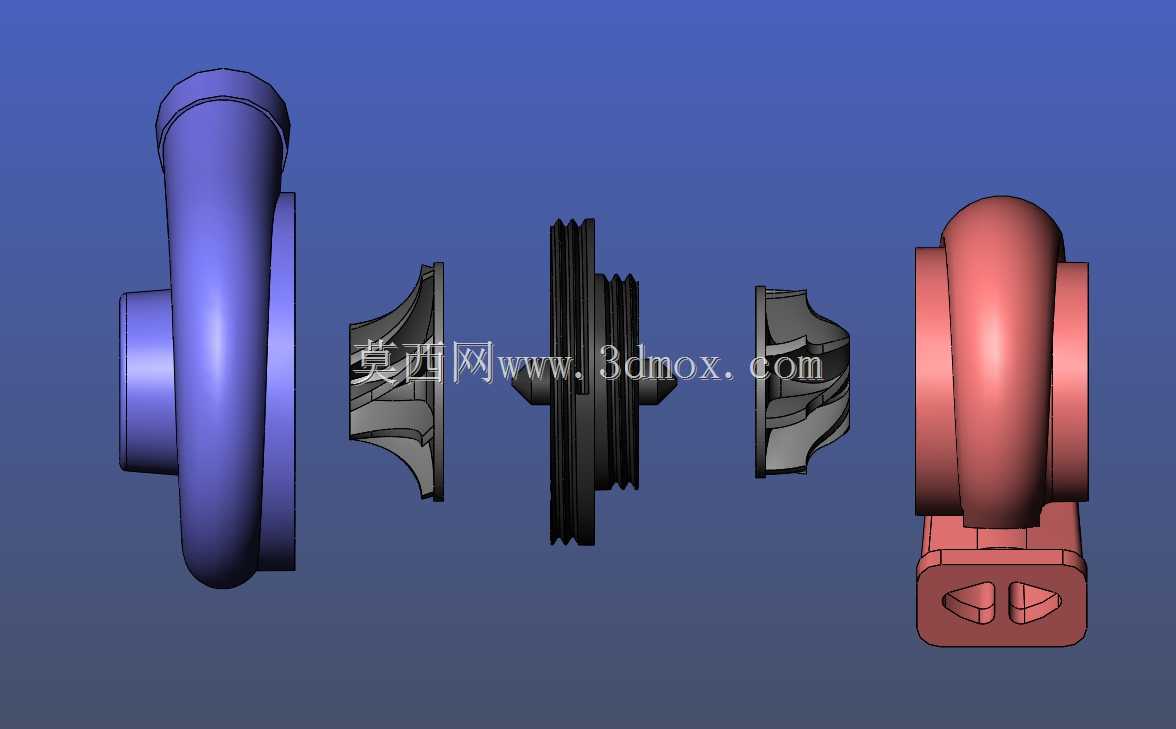

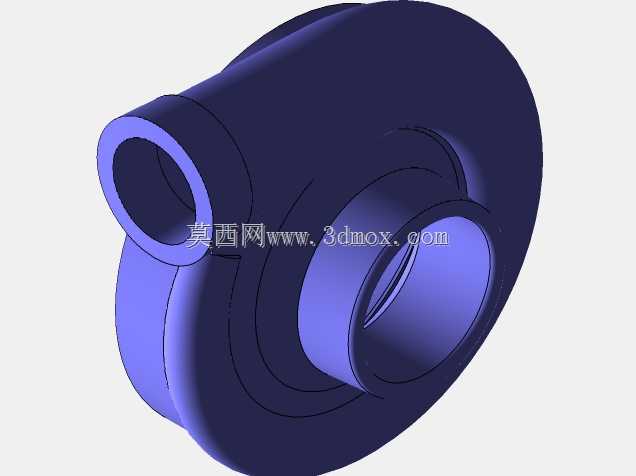

　　这款迷你涡轮结构件专为3D打印工艺设计，区别于车用增压系统的实际功能定位，其核心应用场景覆盖机械教学演示、创客空间结构展示、桌面工艺摆件制作以及3D打印爱好者的实操练习场景，在职业院校的机械结构认知课程中，这类拆分式结构件能够让学习者直观理解涡轮类部件的组成逻辑，无需拆解真实车用增压总成即可观察各组件的配合关系。从结构组成来看，整个部件采用轴向拆分设计，共包含进气端壳体、压气叶轮、中间轴系组件、涡轮叶轮、排气端壳体五个独立分段，各分段之间预留了0.2mm的装配间隙，适配FDM与光固化3D打印的工艺公差，打印完成后无需额外粘接即可实现轴向拼合，也可根据展示需求选择透明树脂打印壳体部分，直观呈现内部叶轮的相对位置。

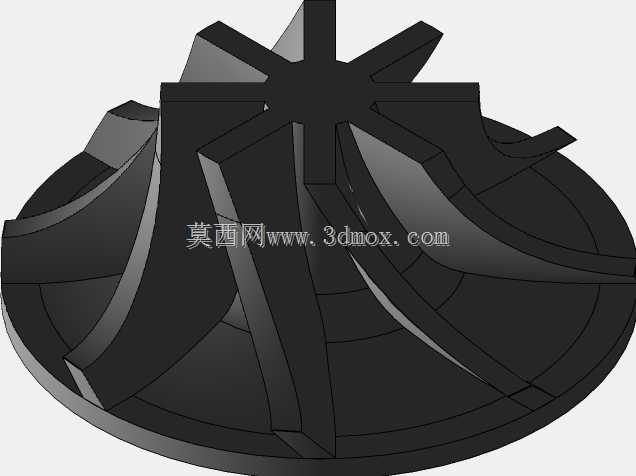

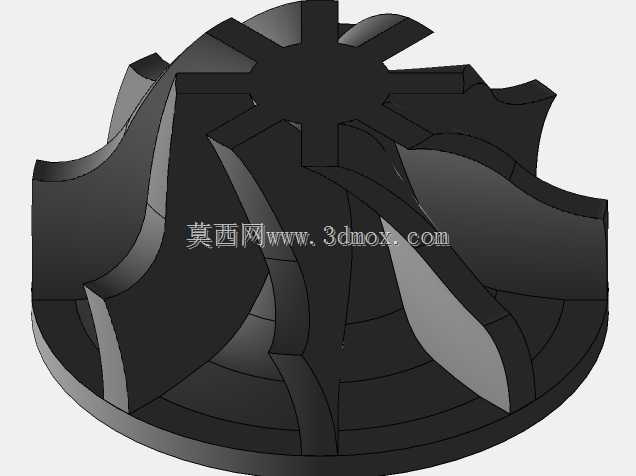

　　设计过程中充分考虑了3D打印的成型限制，所有悬空结构均添加了45度自支撑角度，壳体的流道内壁做了0.3mm的圆角过渡，避免打印过程中出现层间剥离问题，同时叶轮的叶片厚度统一设置为1.2mm，既保证了打印过程中的结构强度，不会出现叶片断裂的情况，也还原了真实涡轮叶片的曲面弧度特征。在安装边界方面，整个拼合完成后的结构轴向总长度控制在120mm范围内，最大径向直径为60mm，排气端底座设置了两个直径4mm的安装孔，孔距为30mm，可直接固定在通用展示支架或者创客项目的安装面板上，进气端的接口外径为20mm，可适配常规的3D打印管路连接件，方便爱好者自行拓展外接气路做简单的气流演示。不同于工业级涡轮增压器需要承受高温高压排气、

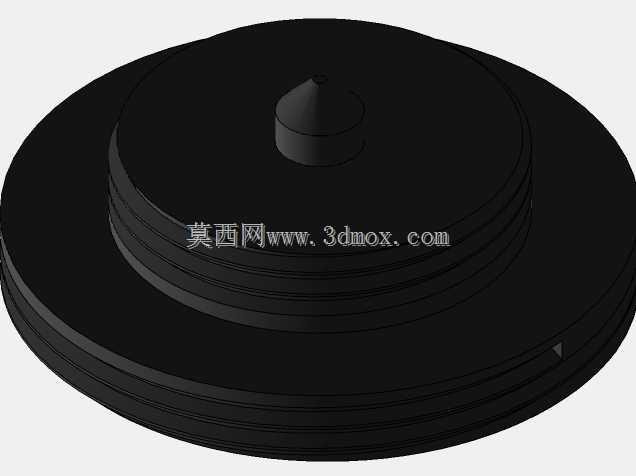

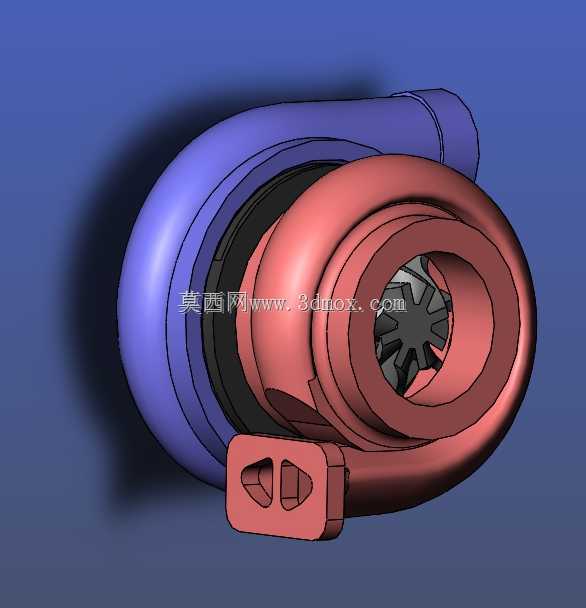

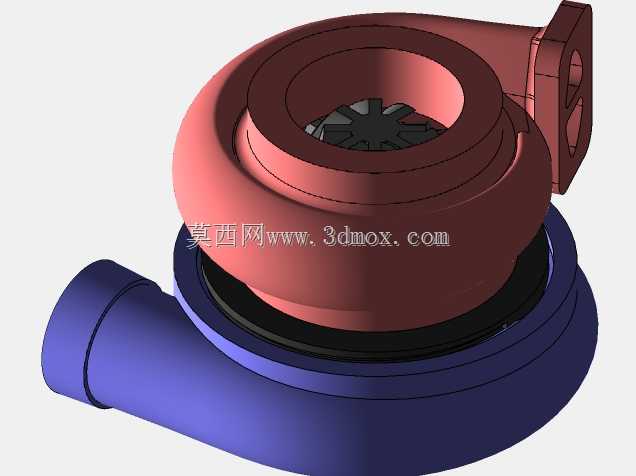

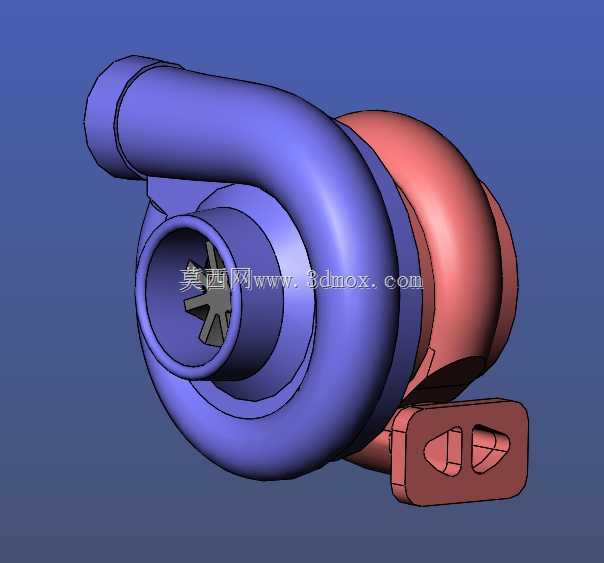

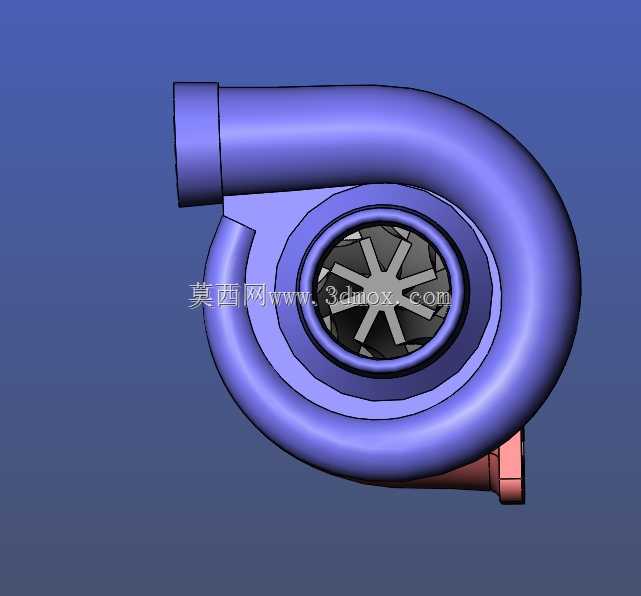

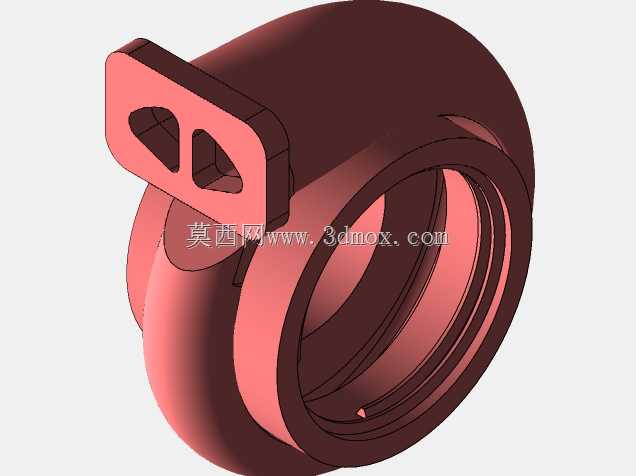

　　上万转每分钟的转速要求，这款迷你结构的功能定位偏向展示与教学，因此中间轴系未设置轴承与密封结构，叶轮与轴之间采用过盈配合设计，手动转动时可顺畅旋转，能够直观演示涡轮与压气机叶轮的联动逻辑，帮助初学者理解废气涡轮增压的基本工作原理。外形设计上参考了车用涡轮增压器的经典布局，压气机端采用紫色渐变的视觉区分、涡轮端采用红棕色的视觉区分，中间轴系保留黑色工程塑料质感，拆分状态下各组件的结构特征清晰可辨，拼合后整体轮廓流畅，既具备机械结构的严谨性，也兼顾了桌面摆件的视觉效果。在实际使用场景中，不少创客会将这类打印完成的结构件用于科技展会的展品展示，或者作为机械科普活动的实操教具，让参与者亲手组装各分段部件，理解涡轮增压器的基本组成，

　　部分爱好者也会对其进行二次改造，在轴系位置添加微型轴承，接入小型气源实现叶轮的高速转动，拓展其动态演示功能。设计阶段针对不同3D打印工艺做了适配调整，针对FDM工艺，将所有外表面的层纹影响降到最低，大曲面部分采用径向走线方式减少支撑痕迹；针对光固化工艺，将薄壁结构的厚度控制在合理范围，避免固化过程中出现变形问题，各组件的拆分面均选择在结构最大轮廓处，打印完成后去除支撑即可直接拼合，无需额外打磨处理。
