游艇舱门用Lurssen抑制液压铰链结构设计

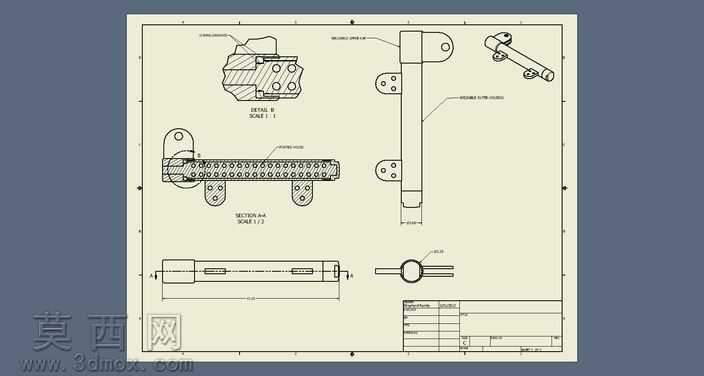

本模型采用Autodesk Inventor完成全参数化三维建模，整体装配结构严格遵循船用五金的工程设计规范，建模过程中先完成核心液压阻尼轴的基准定位，再依次构建活动页片、固定页片、安装法兰、密封端盖等独立零件，所有零件间的装配约束完全匹配实际安装工况，活动页片的开合旋转角度限位、液压阻尼杆的伸缩行程都按照真实物理参数设置，可直接用于后续工程出图与装配验证。渲染阶段采用哑光不锈钢材质模拟主体金属构件，表面添加细微的拉丝纹理与抗腐蚀涂层质感，安装法兰部位做焊接面的粗糙肌理处理，液压杆表面做镀铬亮面效果，搭配浅灰色哑光门板作为装配演示载体，场景采用均匀的漫反射光照，清晰呈现铰链与门板的装配关系、开合运动轨迹，无多余光影干扰结构展示。结构设计上，该铰链为垂直安装的液压阻尼式抑制铰链，核心功能是实现舱门开合过程中的速度抑制与位置限位，主体采用316不锈钢材质打造，适配游艇外部舱门的高盐雾、高湿度使用环境，安装法兰可直接与舱壁焊接固定，端口位置预留调节余量，安装时可根据门板实际安装公差调整开合阻尼力度，既能够保证舱门开启过程顺畅无卡顿，又能在门板关闭至末段时提供均匀的阻尼缓冲，避免门板撞击门框产生噪音与结构损伤，同时铰链整体做全密封结构设计，可阻挡海水、灰尘进入内部液压腔，延长产品在户外海洋环境下的使用寿命。设计思路围绕船用舱门的实际使用痛点展开，针对传统铰链无阻尼、开合易撞击、海洋环境易腐蚀的问题，将液压阻尼结构集成到紧凑的铰链主体内，在不改变原有安装尺寸的前提下实现阻尼缓冲功能，焊接式安装法兰保证结构连接强度，可适配不同厚度的金属舱门安装需求，整体结构紧凑、可靠性高，除游艇舱门外也可通用在各类户外设备舱门、特种车辆舱门等场景。
