游艇舱门用阻尼液压缸结构设计

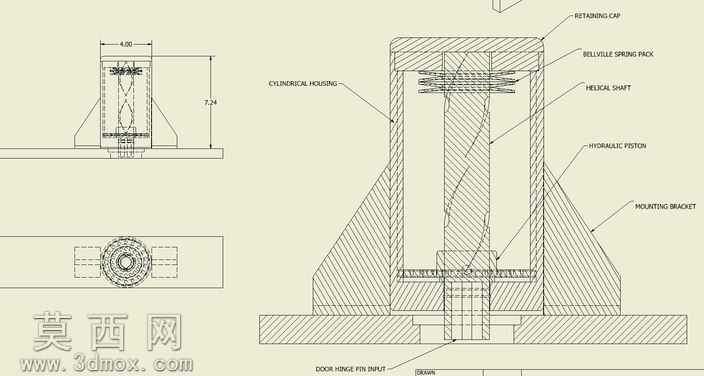

本三维模型采用Autodesk Inventor完成参数化建模，整体为同轴回转式结构设计，核心由外缸筒、内置螺旋轴、带阻尼孔活塞、端盖密封组件、连接销轴几部分构成，建模过程中对各配合面的公差尺寸做了精准约束，保证虚拟装配下无干涉问题。渲染阶段采用金属哑光材质模拟缸筒的铝合金加工表面，活塞端面的阻尼孔阵列做了高亮金属质感处理，端盖的密封胶圈采用半透明橡胶材质，整体渲染视角选择斜向剖切角度，可清晰展示内部螺旋轴与活塞的配合关系，缸体外壁的安装定位槽也做了细节纹理还原。结构设计上，该阻尼液压缸专为游艇舱门铰链顶部安装场景开发，当舱门被推开时，螺旋轴会随舱门转动在缸筒内部带动活塞轴向向上运动，活塞端面排布的阻尼孔可允许液压油匀速通过，依托液压油的流体粘度特性限制活塞运动速度，无需额外电控元件即可实现舱门开启的匀速缓冲效果，可避免舱门受海风外力冲击出现过度伸展的问题。设计阶段预先对活塞的最大运动行程做了机械限位，即使舱门受到突发外力冲击，活塞运动到行程终点后也会被刚性结构阻挡，不会出现超程损坏的情况，同时可通过调整阻尼孔的通径参数适配不同重量的舱门使用需求，兼顾了乘客手动开启舱门的操作顺畅度与大风天气下的舱门限位防护需求，整体结构紧凑，安装接口适配标准游艇舱门铰链尺寸，无需额外改造即可直接装配使用，内部密封结构采用多层组合密封设计，可适应海上高盐高湿的使用环境，长期使用也不会出现液压油渗漏问题。
