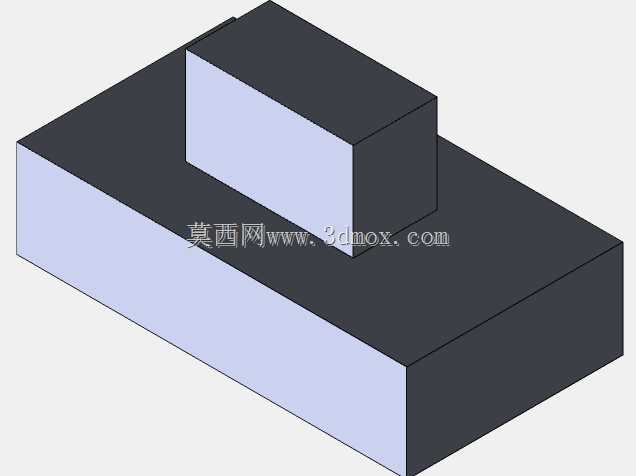

双层叠装式传感检测基座结构设计

　　在工业自动化检测工位的布局中，这类双层叠装结构的传感基座，主要承担传感检测元件的承载与安装定位作用，常见于流水线工件到位检测、工位位置校验、设备行程限位等场景，区别于一体式的传感安装座，这种分层叠合的结构能适配不同安装高度的检测需求，无需额外加装垫高垫块就能调整检测端面的高度差，减少现场安装时的配件堆叠数量。从实际使用场景来看，这类基座多搭配光电式、接近式传感元件使用，下层基座作为与设备机架、安装台面连接的基础载体，预留的安装孔位可适配不同规格的螺栓固定，上层叠装块则直接承载传感检测头，两层结构的贴合面经过平面度处理，能保证上层安装面的水平度偏差控制在合理范围内，避免传感元件安装后出现检测角度偏移，导致检测信号漏发、误触发的问题。

　　设计这类结构时，首先要考虑安装边界的适配性，下层基座的长宽尺寸需要覆盖常见安装台面的固定孔距范围，避免出现安装时孔位错位需要重新打孔的情况，同时下层基座的厚度要满足螺栓沉头的深度要求，保证固定螺栓安装后不会突出基座底面，影响安装的贴合度。上层叠块的尺寸则根据常用传感元件的安装尺寸确定，宽度与下层基座保持一致，长度根据检测头的固定孔距设置，保证传感元件固定后重心落在下层基座的支撑范围内，不会出现悬臂过长导致的结构晃动，影响检测精度。结构的连接方式采用贴合面定位加螺栓紧固的形式，两层结构的贴合面不设置额外的定位凸台，一方面是降低加工难度，平面铣削即可满足贴合要求，另一方面在现场需要微调上层块的前后位置时，松开紧固螺栓就能小幅调整位置，

　　适配不同的检测距离要求，调整到位后再锁紧螺栓即可完成固定，无需重新加工定位结构。从安装边界来看，下层基座的底面作为安装基准面，平面度要求高于上层承载面，避免安装后整体结构出现倾斜，基座的边角处做小尺寸倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少装配时与周边构件的磕碰干涉。这类结构没有复杂的曲面特征，所有特征均为规则的长方体叠加，加工时可直接采用方料铣削成型，加工工序简单，适合批量加工制作，材料选择上多采用硬质铝合金或普通碳钢，根据使用场景的承重需求选择，普通工位检测场景下硬质铝合金材质即可满足强度要求，同时重量更轻，安装调整时更省力，在有重载或冲击的检测工位则采用碳钢材质，表面做发黑或镀锌处理，提升防锈能力。

　　在实际选型搭配时，需要确认上层叠块的安装孔位与所用传感元件的固定孔距匹配，下层基座的固定孔位与设备安装面的预留孔位对齐，若存在孔位偏差，可在下层基座上设计长条形安装孔，提升安装时的调整余量，不过长孔的设置要兼顾固定的稳定性，孔的长度不宜过长，避免固定后基座出现移位。两层结构的高度搭配也需要根据实际检测高度确定，下层基座的高度主要考虑螺栓沉头深度和基础支撑强度，上层叠块的高度则根据检测元件需要抬升的高度设置，总高度控制在不会与周边运动构件产生干涉的范围内，尤其是在有运动部件经过的检测工位，要核算运动部件的运动轨迹与基座的最小安全距离，避免运行过程中部件碰撞基座导致传感元件移位甚至损坏。这类结构虽然造型简单，但在传感检测工位的应用中十分实用，没有多余的冗余设计，所有结构特征都服务于安装固定、位置调整、检测精度保障这几个核心需求，对于结构设计人员来说，这类基础安装件的设计重点不在于造型复杂度，而在于对现场安装场景的适配性，充分考虑安装时的调整需求、加工的工艺性、使用过程中的稳定性，才能做出适配实际工况的实用结构，避免出现设计的构件看起来规整，但实际安装时孔位对不上、高度不合适、调整空间不足等问题，影响现场的安装调试效率。
