光学检测用矩形棱镜结构三维设计

　　在机器视觉检测、光学传感测量类设备的光路搭建环节，矩形棱镜是很常见的基础光学承载零件，很多刚接触光学结构设计的工程师容易把它当成简单的方块零件处理，实际在装配适配、光路匹配上有不少需要注意的细节。从实际产线应用来看，这类棱镜常被用在视觉检测工位的光路折转场景，比如PCB板外观检测设备里，需要把水平方向入射的检测光路折转90度对准工业相机靶面，又不能额外占用过多垂直安装空间，这时候矩形棱镜相比反射镜的安装稳定性优势就很明显——反射镜多采用薄片结构，长期受设备运行振动影响容易出现镜面偏转，导致光路偏移需要反复校准，而矩形棱镜依靠整块光学级坯料加工成型，自身结构刚性足够，只要安装基准面加工到位，长期运行的光路稳定性要高很多。

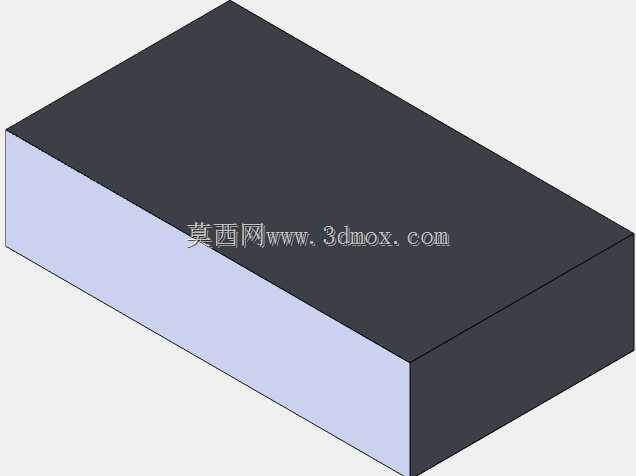

　　从设计思路上看，这个矩形棱镜的建模没有做多余的异形结构，整体采用规整的长方体构型，核心是保证两个通光面的平面度与相邻面的垂直度公差。建模时优先以棱镜的底面作为安装基准面，这个面是后续和安装座贴合的定位面，所有形位公差都以这个面为基准标注，避免基准转换带来的装配误差。两个互相垂直的通光面在建模时做了边缘的微小倒角处理，不是尖锐的直角结构，这是考虑到光学零件加工过程中，尖锐棱边容易出现崩边缺陷，同时装配时也能避免划伤操作人员或者相邻的光学元件，倒角尺寸控制在0.1mm到0.2mm之间，不会占用通光区域的有效面积，也不会对光路传输造成遮挡。

　　关于外形尺寸与安装边界，这类棱镜的长宽高比例没有统一标准，完全根据对应设备的光路通光孔径来确定，建模时预留了足够的通光余量，通光面的有效尺寸比设计的最大通光孔径大2mm以上，避免棱镜安装时的微小偏移导致光路边缘被遮挡。安装边界方面，棱镜的非通光侧面预留了压块安装的空间，不需要在棱镜本体上加工任何安装孔位——光学零件如果加工安装孔，很容易在孔位周边产生内应力，导致通光面的面形精度变化，影响成像或者测量精度，所以实际装配时都是采用侧面压块或者底部胶粘的方式固定，建模时已经考虑了压块的避让空间，棱镜侧面距离相邻的结构件内壁至少留出1mm的间隙，方便压块的安装调整，也避免结构件的加工误差挤压棱镜导致应力变形。

　　从功能特性上来说，这个矩形棱镜除了基础的90度光路折转功能，还可以根据镀膜的不同实现不同的光谱透过或者反射要求，建模时虽然没有体现镀膜层的厚度，但在结构尺寸计算时已经预留了镀膜层的厚度余量，不会因为后续镀膜导致整体尺寸超出安装公差。另外在光学传感类设备里，这类棱镜也常被用在光程补偿环节，因为光在玻璃介质中的传输光程和空气中不同，通过调整棱镜的厚度尺寸，可以精准匹配整个光路的光程差，保证干涉类测量设备的测量精度，这时候棱镜的厚度尺寸公差要求会更高，建模时参数化设置了厚度尺寸，可以根据不同的光程补偿需求快速调整厚度参数，不需要重新绘制整体结构。

　　很多工程师在选型或者设计这类棱镜的时候，容易忽略安装面的平面度要求，如果和棱镜贴合的安装座表面平面度不够，拧紧压块的时候会导致棱镜产生微小的形变，这种形变肉眼很难察觉，但会直接导致通光面的面形精度下降，在高精度测量场景下会出现成像模糊、测量数据偏差的问题，所以在配套的安装结构设计时，和棱镜基准面贴合的安装座表面粗糙度要达到Ra1.6以下，平面度公差控制在0.01mm以内，压块的压紧力也要均匀，不能单点压紧，避免棱镜局部受力过大产生应力双折射，影响光学性能。另外在装配空间的预留上，棱镜的上方要留出清洁维护的操作空间，不需要拆解整个光路结构就可以对通光面进行擦拭清洁，毕竟工业现场的环境难免有灰尘附着，定期清洁是保证设备长期稳定运行的必要操作，建模时已经考虑了这部分维护空间的需求，棱镜顶部距离上方的防护盖板留出了足够的操作间隙，不会因为空间狭小导致清洁时碰歪棱镜位置。
