等长布局不锈钢通用排气歧管结构设计

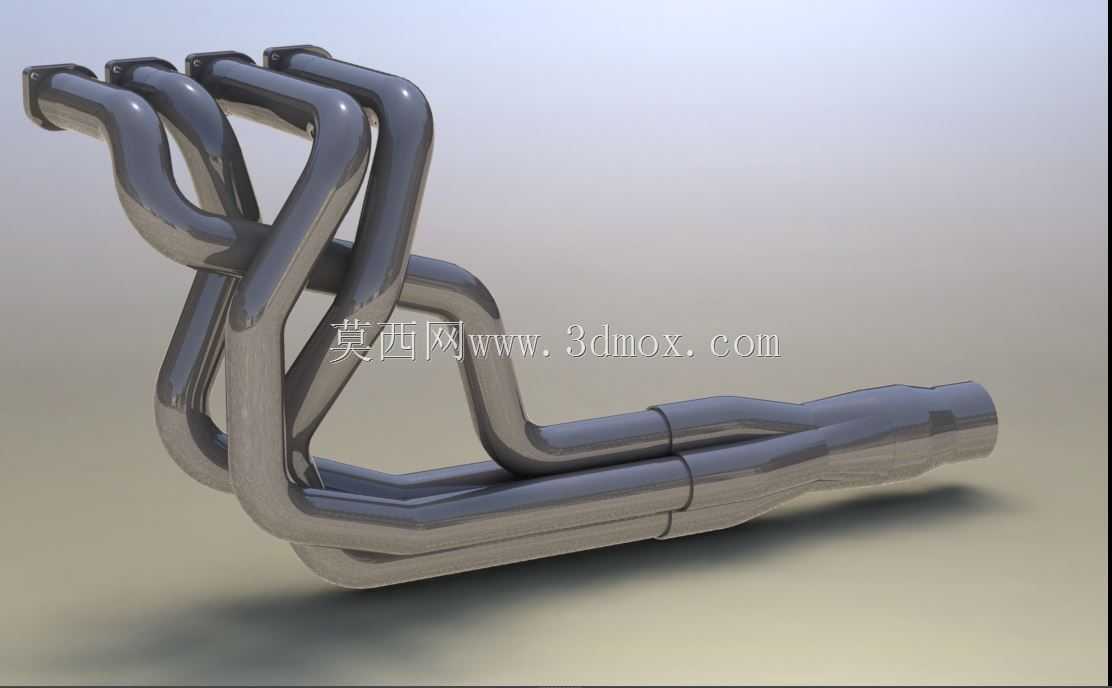

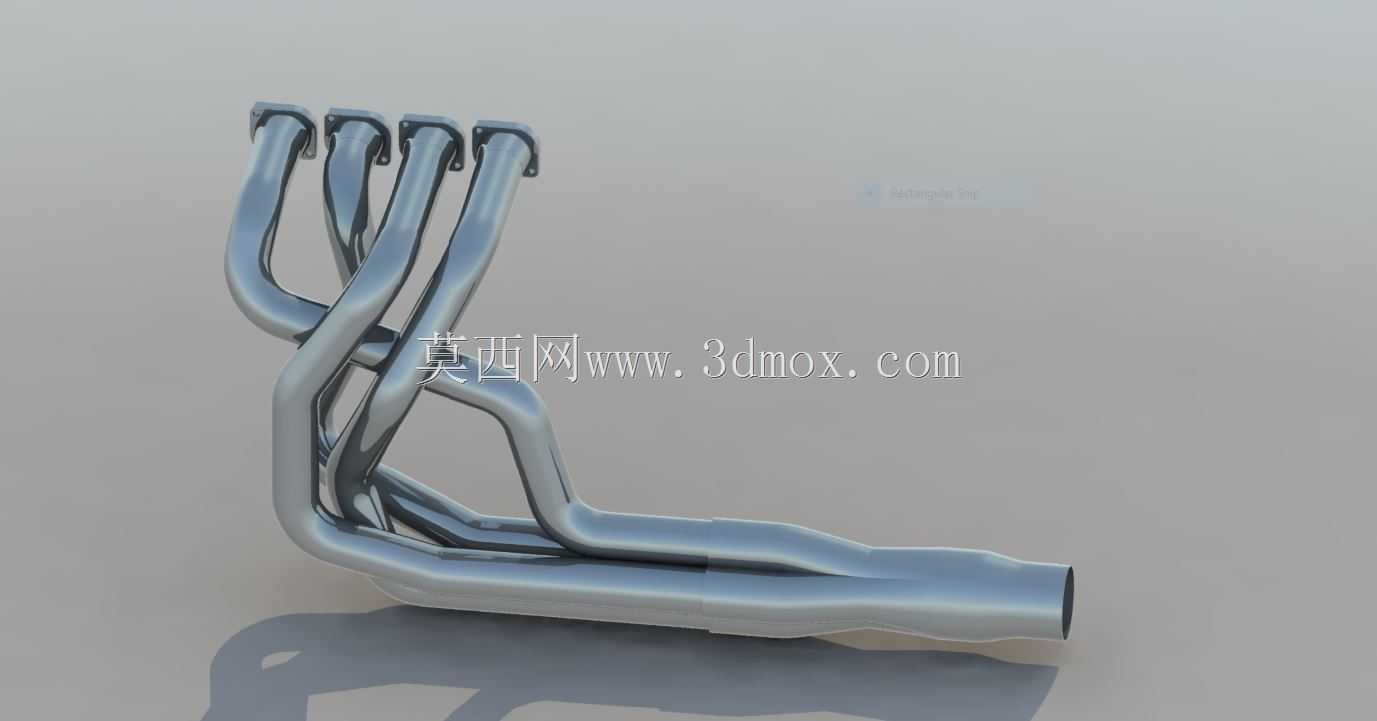

　　这套排气歧管结构采用四合一等长走向布局，主体选用不锈钢管材弯制后焊接成型，主要适配小排量四缸自然吸气发动机的排气系统升级、教学演示以及动力试验台架搭建场景，既可以作为改装车型的排气头段原型参考，也能用于高校汽车工程专业的排气系统流体教学演示，还可作为排气改装厂商开发量产产品的结构验证原型。

　　从实际使用场景来看，这类不等初始设计的通用歧管，首先要满足的是各缸排气脉冲的互不干扰基础要求，四根进气端接口的中心距按照常规直列四缸发动机的排气侧法兰孔距做通用化设计，接口内径匹配常见的42mm外径排气头段密封接口，安装法兰的厚度预留6mm加工余量，用户可根据实际适配的发动机缸盖排气口尺寸二次加工密封面与螺栓过孔，不需要重新调整管路走向就能适配多数1.6L-2.0L排量的直列四缸机型。出气端采用逐级汇流的结构，四根支管先两两并为两路，再最终汇总为单路出口，出口内径设置为60mm，匹配常规民用改装车型的中段排气连接尺寸，汇流位置的过渡圆角全部做了大圆弧处理，避免排气气流在汇流处形成紊流增加排气背压。

　　设计过程中优先考虑了弯管工艺的可实现性，所有管路的弯曲半径都控制在管材外径的1.5倍以上，不会出现弯制过程中管壁褶皱、变形量超差的问题，管材壁厚选用1.5mm的不锈钢焊管，既能够满足排气系统的高温强度要求，也能控制整体重量不会过大，焊接位置全部设置在管路拼接的对接处，焊口预留0.8mm的焊接坡口，采用氩弧焊工艺即可完成拼接，焊后不需要做过多的打磨处理就能保证管路内壁的光滑度，减少气流沿程阻力。

　　安装边界方面，整套歧管的整体横向宽度控制在380mm以内，纵向高度不超过220mm，安装后距离发动机舱内周边的线束、冷却管路的最小间隙预留了25mm以上，避免高温排气烘烤周边部件引发老化故障，歧管的固定吊耳位置在汇流段的侧面预留了两个M8的螺纹安装位，可通过挂钩与车身或者发动机副车架连接，抵消发动机运行过程中传递到排气系统的振动，避免管路长期受交变载荷出现焊缝开裂的问题。

　　从功能特性上看，这套通用结构没有针对特定车型的底盘布局做避让设计，因此在实际装车使用时需要根据具体车型的发动机舱布局微调个别支管的弯曲角度，但其核心的等长管路布局能够保证各缸排出的废气到达汇流点的时间差控制在5%以内，充分利用排气脉冲的负压效应提升气缸的扫气效率，相比原厂的铸铁排气歧管，不锈钢材质的管壁更光滑，气流阻力更低，同时重量比同规格铸铁歧管降低60%以上，能够有效降低发动机前端的重量负载。

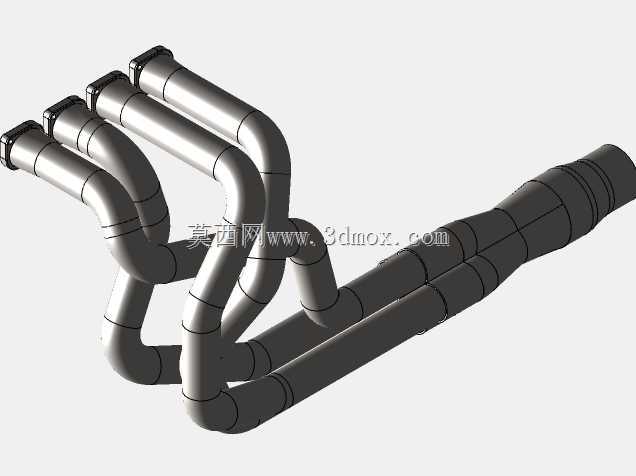

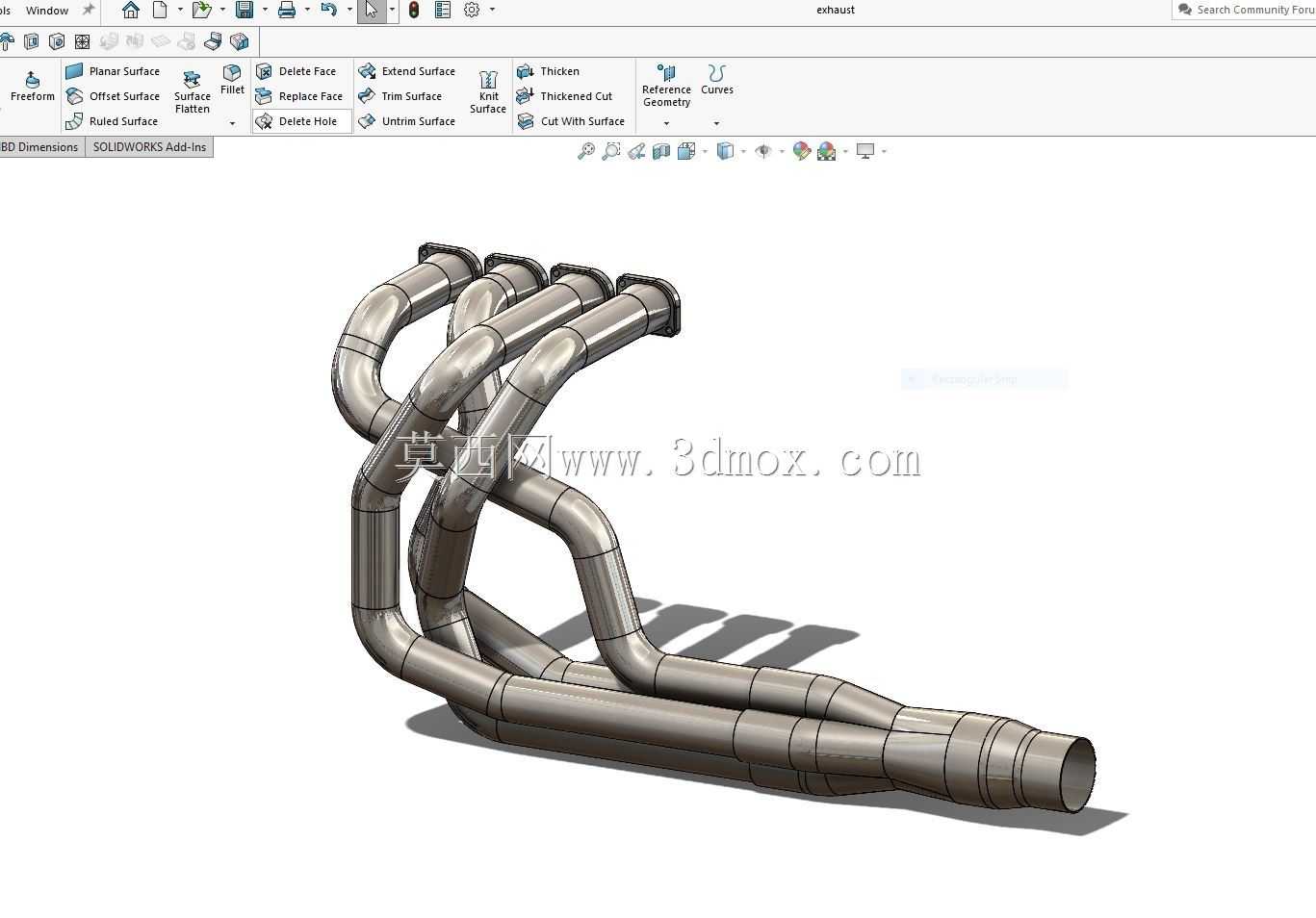

　　在结构验证层面，这套模型的管路壁厚、弯曲半径、焊接位置都完全符合实际加工的工艺要求，不存在无法落地生产的异形结构，建模过程中所有的管路相贯线都做了精准的布尔运算处理，导入到有限元分析软件中可以直接划分网格，开展排气背压仿真、热应力仿真以及模态振动仿真，不需要对模型做过多的几何修复工作，能够大幅缩短排气系统开发前期的建模周期，对于刚接触排气系统设计的工程人员来说，也可以通过这套模型理解等长排气歧管的布局逻辑、汇流位置的设计要点以及弯管类零件的建模思路，掌握管路类零件设计中工艺可行性的判断方法，避免设计出无法弯制、无法焊接的理想化结构。
