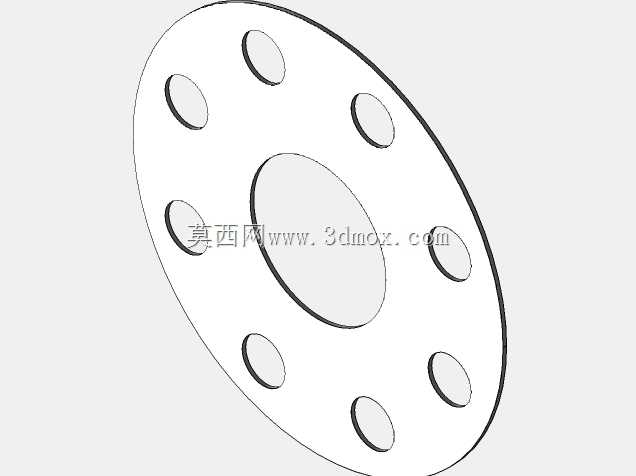

2英寸300LB级全平面法兰非金属垫片

　　在石油化工、市政给排水、工业流体输送的管线系统中，法兰连接是最常用的可拆卸密封连接形式，而垫片作为法兰连接副的核心密封元件，直接决定了管线运行的密封可靠性，一旦垫片选型或结构设计失当，极易引发介质泄漏，轻则造成物料损耗、现场环境污染，重则引发燃爆、介质腐蚀伤人等安全事故。这款适配2英寸300LB压力等级法兰的全平面非金属垫片，是严格遵循ASME B16.21标准设计的密封元件，主要应用于中低压工况下的平面法兰（FF型法兰）连接场景，常见于给排水管线、低压压缩空气管路、常温常压化工介质输送管线、仪表测量管路的法兰连接部位，尤其适合铸铁法兰、玻璃钢法兰等本身强度不高、不允许承受过大螺栓压紧应力的法兰副，全平面的结构设计可以让垫片覆盖整个法兰密封面，避免螺栓压紧时法兰面局部应力集中导致法兰开裂变形的问题。

　　从结构设计逻辑来看，这款垫片采用全平面覆盖的结构形式，中心开设与法兰通径匹配的介质过孔，过孔尺寸与2英寸公称通径的法兰内径保持一致，不会出现过孔缩径影响介质通流、或是过孔过大导致垫片无有效定位的问题；沿螺栓分布圆均匀开设10个螺栓穿过孔，孔位尺寸与300LB级2英寸法兰的螺栓孔位置、孔径完全匹配，安装时螺栓可以顺利穿过垫片孔位，不会出现孔位错位导致垫片无法就位、或是安装时垫片移位的问题。垫片的整体外径与对应规格法兰的密封面外径完全一致，安装后垫片边缘与法兰边缘齐平，既不会因为垫片外径过小导致密封面压合面积不足，也不会因为外径过大超出法兰边界，影响相邻管线部件的安装。

　　在实际选型使用过程中，这类全平面非金属垫片的压缩回弹性能是核心指标，设计时需要根据法兰密封面的平面度、螺栓预紧力的大小、输送介质的温度与腐蚀特性，匹配对应的非金属板材材质，常见的有耐油橡胶板、无石棉纤维板、聚四氟乙烯板等不同材质，分别适配不同的介质工况。不同于突面法兰用的环形垫片，全平面垫片的螺栓孔直接开设在垫片本体上，安装时可以直接将垫片套在螺栓上实现预定位，不需要额外的定位销或者胶粘固定，大幅降低了现场安装的对位难度，尤其是在高空管线、狭小空间内的法兰安装作业中，这种自带螺栓定位孔的结构能有效减少安装对位时间，降低施工人员的作业强度。

　　从安装边界尺寸来看，这款垫片的所有尺寸参数都严格匹配ASME B16.21标准中Class300、NPS2规格的全平面垫片要求，螺栓孔分布圆直径、单个螺栓孔直径、垫片总厚度都在标准规定的公差范围内，不需要现场二次裁切加工，开箱后即可直接用于对应规格的法兰连接。在实际管线运维过程中，这类标准化垫片的互换性极强，不需要针对特定法兰单独测绘加工，现场备件储备只需要按照压力等级和公称通径备货即可，大幅降低了运维备件的库存压力。需要注意的是，这类全平面非金属垫片在安装时需要按照对角顺序分次拧紧螺栓，保证整个垫片面上的压紧应力均匀分布，避免因为局部压应力过大导致垫片压溃失效，或是局部应力不足导致密封面出现泄漏通道；同时在安装前需要彻底清理法兰密封面的焊渣、锈蚀、旧垫片残留等杂物，保证法兰密封面的平面度和清洁度，避免硬物硌伤垫片导致密封失效。

　　在三维建模过程中，这类垫片的模型构建需要重点保证螺栓孔的位置度公差，因为法兰连接是多螺栓配合的结构，单个孔位的位置偏差超过0.5mm就可能导致安装时螺栓无法顺利穿过，因此建模时需要严格按照标准规定的螺栓分布圆直径、孔数、孔径来绘制草图，同时保证中心过孔与外圆、螺栓分布圆的同轴度要求，避免出现偏心问题。垫片的厚度参数需要根据所选材质的压缩率来确定，常规非金属全平面垫片的厚度多为1.5mm或3mm，建模时可以根据实际选型的材质调整厚度参数，保证模型与实际采购的垫片尺寸一致，避免在管线装配仿真时出现干涉问题。在进行管线整体装配干涉检查时，这类垫片的模型可以直观反映法兰连接副的密封件安装空间，提前发现法兰间距不足、螺栓长度不匹配等设计问题，减少现场安装时的设计变更。
