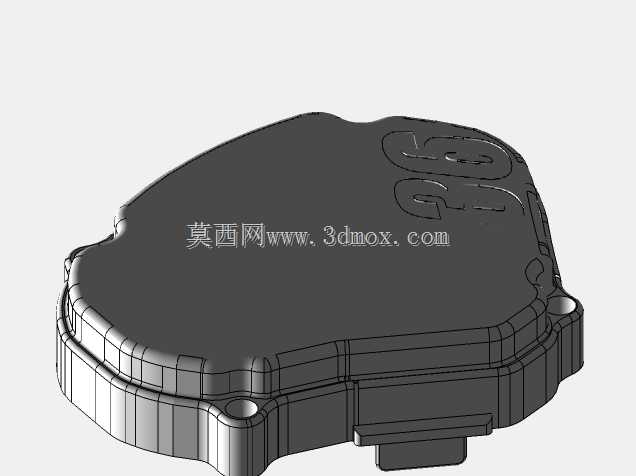

摩托车YZ125点火箱盖结构设计

　　这款点火箱盖是摩托车动力系统外围防护部件的典型设计，主要适配小排量越野车型的点火模块安装场景，日常工况下需要承受发动机舱内的持续振动、路面飞溅的泥水侵蚀，以及不同环境温度下的热胀冷缩形变，对安装贴合度和密封可靠性有明确的工程要求。从实际使用场景来看，这类箱盖安装在发动机侧部的点火模块外侧，核心作用是为内部的点火控制单元提供物理防护，避免行驶过程中卷起的砂石、灰尘直接冲击电子元件，同时阻隔发动机运行时飞溅的机油渗入模块接插件，防止出现点火信号中断、接触不良等故障。设计过程中首先考虑的是安装边界的匹配度，由于是基于实车扫描数据逆向构建的模型，所有安装凸台的位置、卡扣的间距都严格参照原车发动机侧的安装点位，边缘的密封槽深度控制在1.

　　2mm，刚好适配原车配套的O型密封圈，安装后与发动机壳体的贴合间隙均匀控制在0.3mm以内，不会出现局部凸起干涉或者密封不严的问题。外形设计上没有采用规则的几何造型，而是顺着点火模块的外轮廓做了随形的包覆结构，整体壁厚保持在2.5mm，既保证了足够的结构强度，在螺栓拧紧力矩达到8N·m时不会出现边缘开裂，也尽可能控制了部件自重，不会给发动机侧部增加额外的负载。侧面的几个带安装孔的凸耳做了局部加厚处理，厚度达到4mm，对应发动机壳体上的安装螺柱位置，凸耳根部做了R2的圆角过渡，避免长期振动下出现应力集中断裂的问题。表面的标识区域做了下沉0.2mm的凹槽设计，既可以保留原厂的标识特征，也不会因为长期的摩擦导致标识磨损脱落。

　　从建模逻辑来看，整个模型先通过三维扫描获取实车部件的点云数据，再对扫描数据进行曲面重构，修正扫描过程中因为反光、遮挡产生的曲面偏差，对安装孔位、密封面等关键配合面做精准的平面度校准，保证后续3D打印或者机加工制作的成品能够直接装车使用，不需要额外的修配。考虑到后续可能的改装需求，模型的外表面预留了0.5mm的加工余量，如果用户需要做表面喷漆、阳极氧化等表面处理，不需要再调整模型尺寸就能直接满足工艺要求。在实际装车验证的场景中，这款箱盖的安装角度与发动机侧部的倾斜角度完全匹配，不会和周边的车架管线、散热片产生运动干涉，即使在发动机最大倾斜角度过弯时，箱盖边缘也不会触碰车架或者其他周边部件。密封结构的设计上，除了边缘的密封圈槽，

　　安装孔位周边也做了微小的凸台结构，拧紧螺栓后凸台会压紧密封圈，避免水和灰尘从安装孔的缝隙渗入内部。对于越野场景下的高频振动工况，整个箱盖的材质如果选用ABS工程塑料或者铝合金制作，自身的结构刚性能够避免共振产生的异响，同时壁厚均匀的设计也让注塑或者3D打印过程中不会出现缩痕、翘曲等工艺缺陷，成型后的部件尺寸稳定性更好，长期使用不会因为温度变化产生形变导致密封失效。
