车库门控制用外置继电器防护盒结构

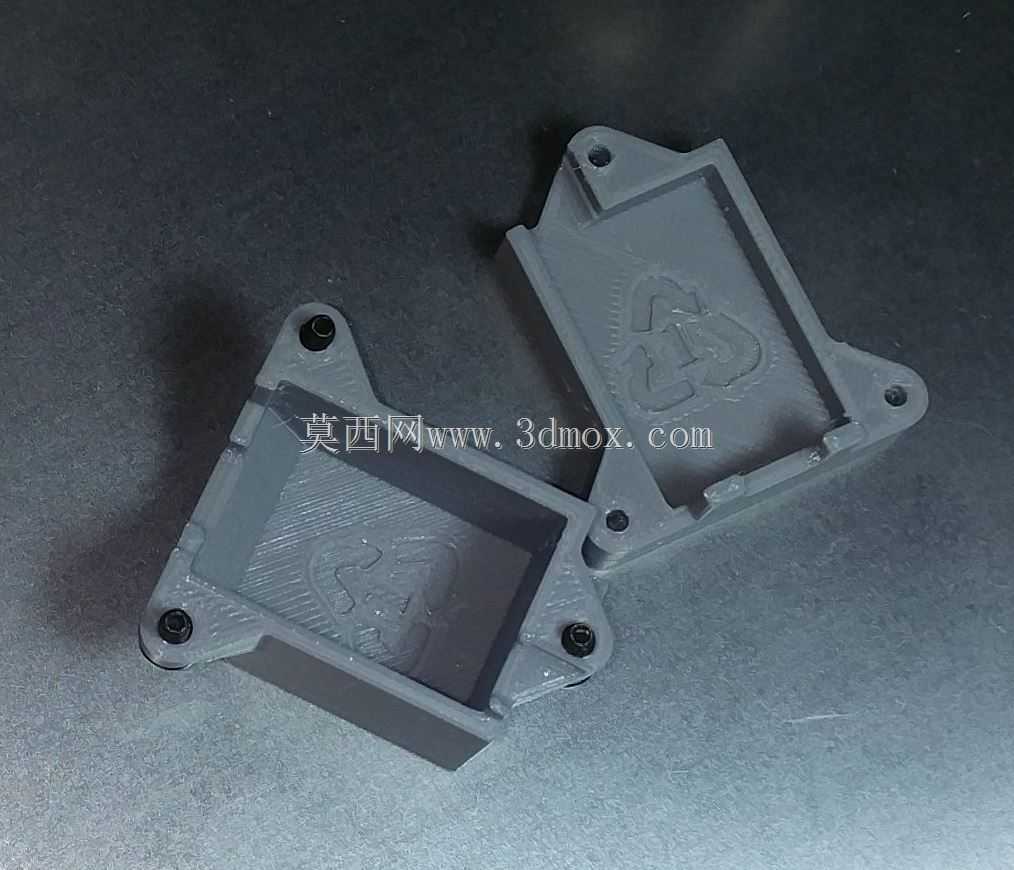

　　在民用出入口控制设备的电气改造场景中，车库门驱动装置的触点适配问题一直是现场调试的常见痛点，不少品牌的开门机主控板内置继电器触点额定参数与实际驱动负载不匹配，长期带载运行容易出现触点烧蚀、粘连，直接导致开门动作失效甚至主控板烧毁，这时候就需要外置适配的继电器来做信号中转与功率扩容，而对应的继电器防护盒则是保障外置继电器稳定运行的核心结构件。这套防护结构采用上下分体式盒体设计，配套三颗自攻螺丝完成盒体的锁紧固定，整体可直接通过3D打印制作小批量样件，适配现场快速改造的需求，不需要开模就能完成定制化适配，非常适合存量设备的升级改造场景。盒体内部预留的空间尺寸为30x20.5x22.5毫米，刚好可以容纳常规规格的小型电磁继电器，

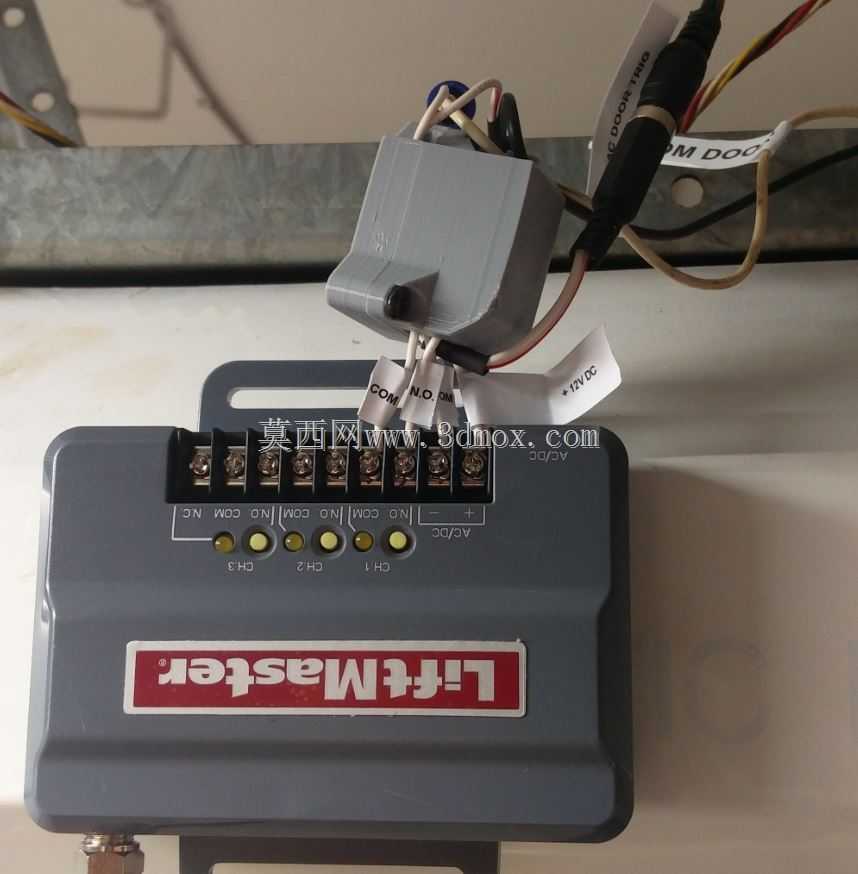

　　同时预留了接线走线的缺口位置，不会出现线束挤压盒盖导致密封不严的问题，安装边界上，盒体底部的两个固定耳带有沉头安装孔，可以直接通过M3螺丝固定在车库门机的金属支架或者塑料壳体上，不需要额外做安装支架的二次加工，现场安装效率很高。设计这套结构的时候，首先要解决的是原设备触点参数不匹配的问题，原开门机内置继电器的触点实际额定开关电压为14V直流，而设备手册误标注为28V交流，直接驱动28V交流的车库门触发回路时，触点分断能力不足，短时间内就会因为拉弧烧坏触点，所以外置继电器需要承担低压控制信号触发、高压负载回路分断的隔离作用，防护盒的作用就是把焊接好的继电器与接线端子完全包裹起来，避免车库内的灰尘、凝露落到接线焊点上造成短路，

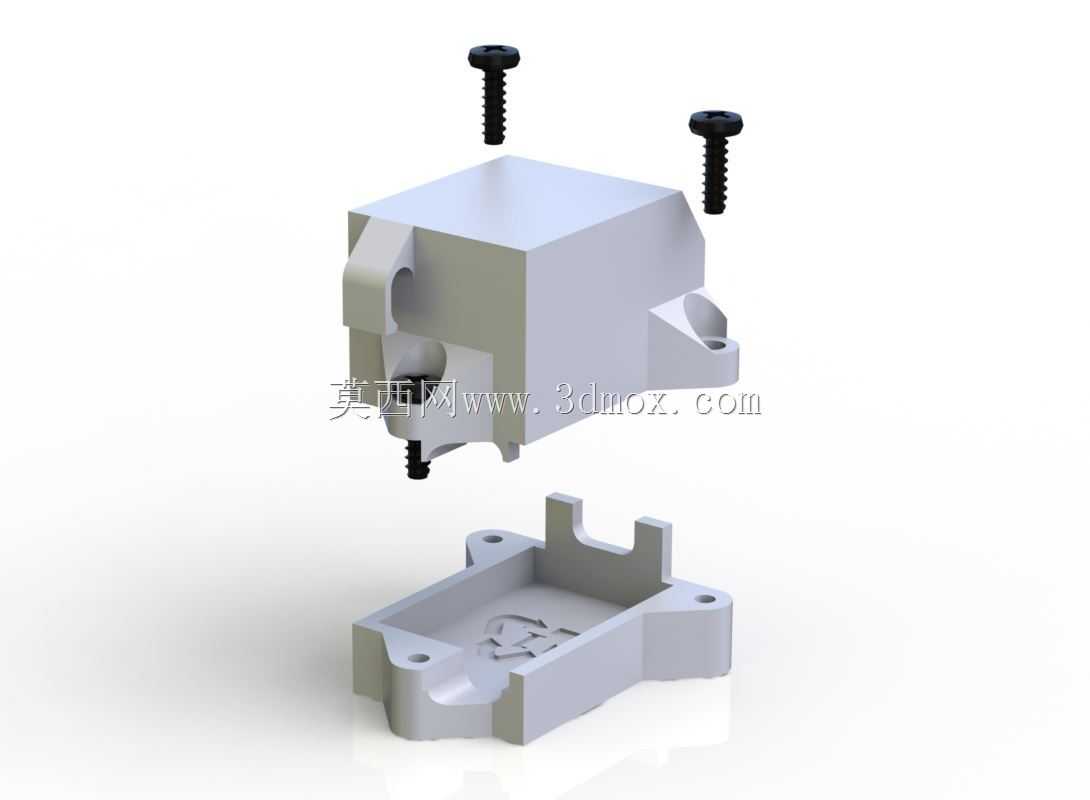

　　也能防止昆虫爬入造成电气间隙不足引发的故障。盒体的上下盖配合位置做了简单的止口结构，不需要额外加装密封胶条就能实现基础的防尘效果，配套的螺丝分别布置在盒体的三个角位，锁紧后盒体不会出现翘边，内部的继电器不会因为车库门运行的震动出现松脱移位。接线位置的缺口刚好可以引出12V直流供电线、触发信号线与负载输出线，走线的时候可以在缺口位置打少量硅橡胶做密封，进一步提升防护等级。从实际使用的角度看，这套防护盒适配的继电器触点额定值为125V，完全可以覆盖28V交流车库门触发回路的分断需求，12V直流供电回路的额定电流可以做到0.1安以上，足够同时给接收模块与继电器线圈供电，不会出现供电不足导致继电器吸合不可靠的问题。

　　盒体的外形没有做多余的装饰结构，所有的加强筋都布置在内部，外部轮廓平整，安装的时候不会和周边的开门机结构件产生干涉，底部的固定耳位置做了加厚处理，反复拆装螺丝也不会出现柱位断裂的问题。在做结构建模的时候，特意把螺丝的安装柱位做了0.2毫米的导向锥度，打印完成后不需要额外攻丝，直接用自攻螺丝就能锁紧，降低了后期组装的难度，盒体内部还做了两个小的定位凸台，刚好可以卡住继电器的壳体，不需要额外打胶固定继电器，后期如果需要更换继电器，拆开盒盖就能直接操作，维护非常方便。这类小型电气防护盒虽然结构不复杂，但在民用电气改造场景里的实用性很强，既解决了原有设备参数不匹配的硬伤，又通过合理的结构设计保障了外置组件的运行可靠性，安装尺寸紧凑，不会占用过多的设备内部空间，非常适合存量开门机设备的升级改造使用。
