台式风扇电机外壳锁紧翼型螺母结构

　　日常家用台扇、落地扇的长期使用过程中，电机端的塑料锁紧螺母是故障率相对偏高的小部件，这类螺母多采用普通工程塑料注塑成型，长期受电机运行传导的热量、环境温湿度变化影响，加上用户拆装风扇网罩、扇叶时的反复拧动，很容易出现螺纹滑牙、翼片断裂的问题，一旦损坏，单独采购同规格配件的渠道极少，往往因为一个小螺母导致整台风扇无法正常固定网罩，影响设备使用。

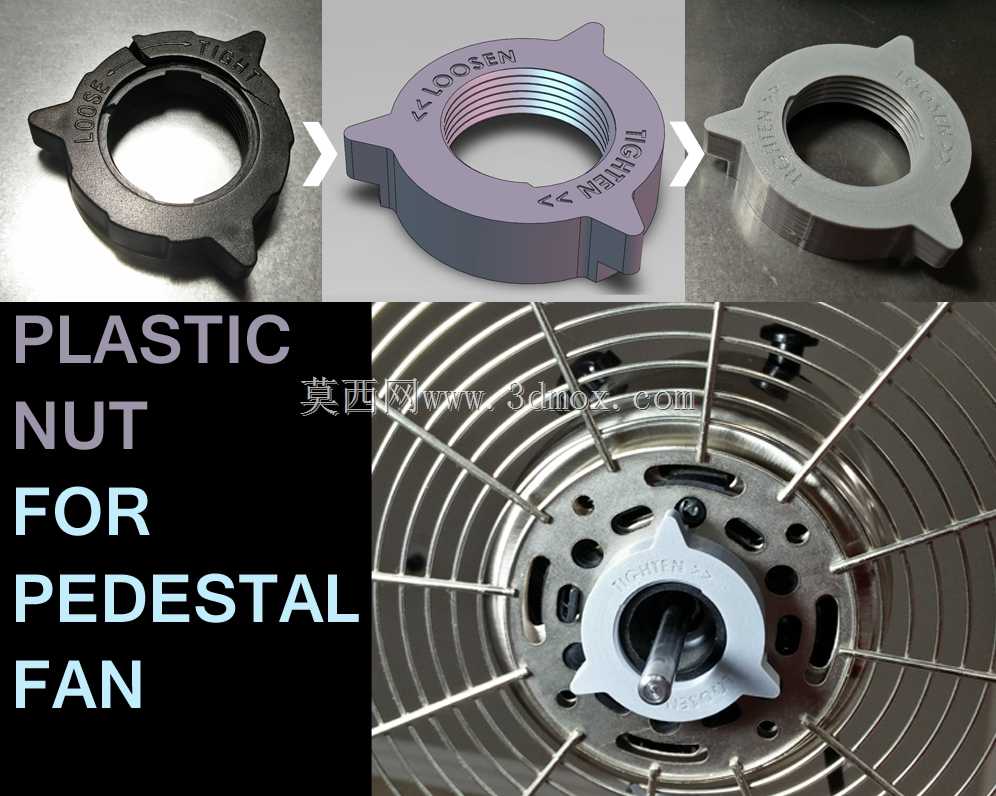

　　这个翼型锁紧螺母的核心作用，是通过内螺纹与电机前端轴套的外螺纹配合，将风扇后网罩牢牢压紧在电机前端的定位端面上，避免风扇运行过程中网罩随气流振动产生异响，甚至出现松脱移位的安全隐患。和普通六角螺母不同，这类螺母不需要借助扳手等工具，用户徒手就能完成拧紧与松开操作，因此在螺母的外缘设计了三个均匀分布的翼状凸耳，凸耳的边缘做了圆弧过渡处理，拧动时手指的受力面足够大，不会出现硌手的问题，即使是手部力量较小的用户也能轻松施加足够的锁紧力矩。

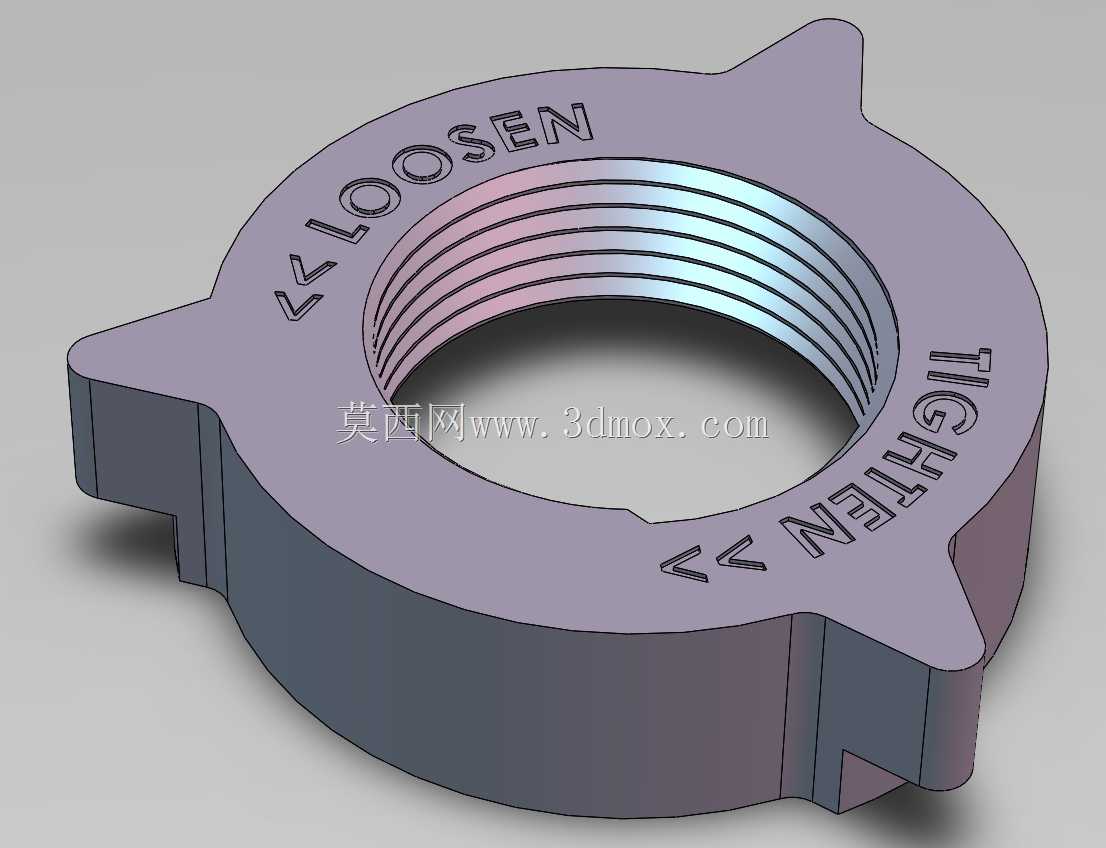

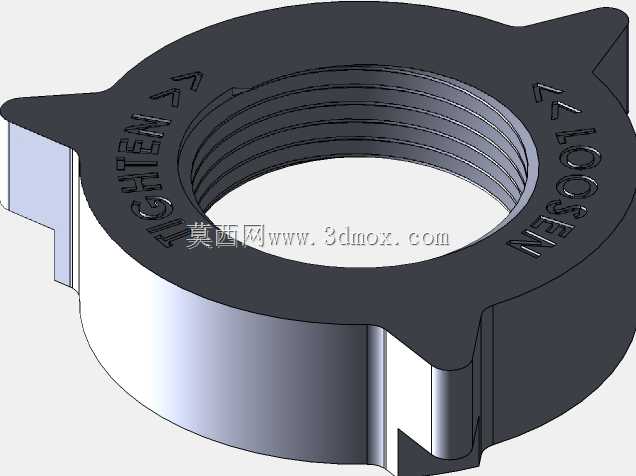

　　从结构设计来看，螺母的内螺纹采用了标准公制细牙螺纹，细牙螺纹的螺距更小，锁紧后的自锁性能更好，能够抵消风扇运行时电机产生的持续微幅振动，避免螺母在长期使用中自行松脱。螺母的端面做了平整化处理，和网罩安装面接触的一侧没有多余的凸起结构，压紧时可以让网罩的受力均匀分布在整个环形接触面上，不会出现局部压应力过大导致网罩塑胶件开裂的问题。螺母顶面模压了清晰的拧紧、松开方向标识，分别对应“TIGHTEN”和“LOOSEN”的方向箭头，用户拆装时不需要反复试拧方向，顺着标识的方向施力就能完成操作，降低了误操作导致螺纹损坏的概率。

　　设计这类替换螺母时，首先要匹配原有电机轴套的螺纹参数，保证内螺纹的大径、小径、螺距和原有配件完全一致，避免出现拧入卡顿、配合间隙过大的问题。其次要控制螺母的整体厚度，厚度过大会导致螺纹啮合长度不足，锁紧强度不够；厚度过小则会增加不必要的材料消耗，还可能导致拧动时翼片的根部受力过大出现断裂。三个翼状凸耳的分布角度经过优化，相邻两个凸耳的夹角为120度，不管螺母转到哪个角度，手指都能方便地捏住凸耳施力，凸耳的根部做了加厚的圆角过渡，避免应力集中导致受力断裂。

　　从安装边界来看，螺母的最大外径需要匹配电机前端网罩的中心安装孔尺寸，保证螺母可以顺利穿过安装孔，同时环形压紧面的宽度要足够覆盖网罩安装位的加强筋区域，避免压紧力作用在网罩的薄壁区域导致变形。螺母的总高度要控制在合理范围内，保证拧紧后不会突出网罩中心过多，影响前网罩或者扇叶装饰盖的安装，不会出现运动干涉。如果采用熔融沉积工艺制作这类替换件，要注意螺纹部分的打印精度，层厚设置过大会导致螺纹表面粗糙，拧动时阻力过大，甚至出现螺纹错牙的问题，适当降低层高、保证螺纹部分的成型精度，就能让螺母的配合手感和原厂注塑件保持一致，完全满足日常使用的强度需求。这类小零件的结构设计看似简单，实则需要兼顾操作便利性、锁紧可靠性、安装适配性多个维度的要求，每一处结构细节都对应实际使用中的具体需求，没有多余的冗余设计。
