Hitec金属齿轮舵机拆解结构三维建模

　　这款舵机的三维建模完全还原了实物的装配层级，从输出摇臂、固定铜套、锁紧螺丝到上下壳体的安装耳位，每一处配合间隙都按照实际装配公差做了还原，没有做理想化的零间隙处理，能直接用于整机装配的干涉检查环节。在航模领域，这类大扭矩金属齿轮舵机多用于固定翼的副翼、升降舵控制，或是直升机的斜盘驱动，也常被用在小型仿生机器人的关节驱动、自动化设备的小型工位切换执行端，相比普通塑料齿轮舵机，金属齿轮组的抗冲击能力更强，在舵机堵转或者受到外力冲击时不容易出现扫齿故障，能适应更复杂的工况。

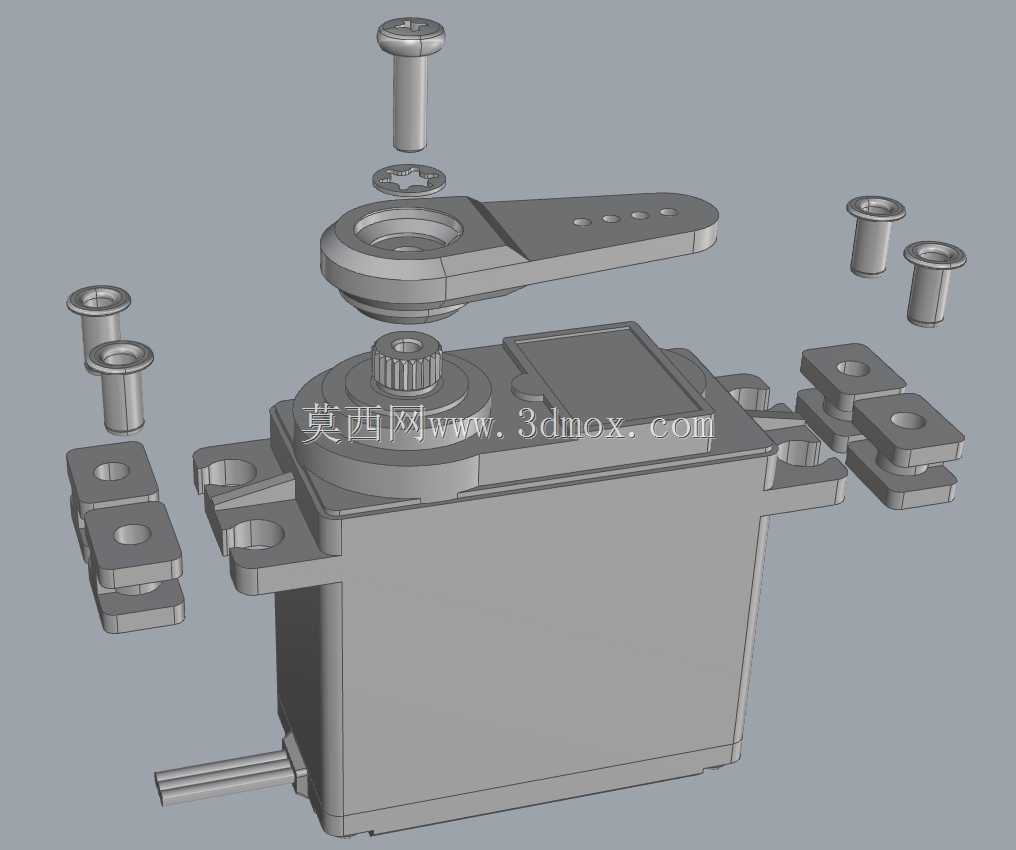

　　建模过程中优先还原了安装边界的关键尺寸：壳体两侧的安装耳预留了标准舵机安装孔位，孔距、孔径完全匹配行业通用的安装支架尺寸，输出轴的齿形、齿数也和原厂规格一致，摇臂的安装孔位可以直接适配常用的连杆接头，不需要二次修改尺寸。拆解视图里的每一个紧固件都做了单独建模，包括顶部的输出轴锁紧螺丝、壳体固定用的自攻螺丝、两侧的减震安装胶圈对应的衬套，这些细节在做整机布线和结构避让的时候非常关键，很多新手建模容易忽略紧固件的突出高度，实际装配时就会出现螺丝顶到周边结构的问题，这个模型把所有突出结构的尺寸都做了精准还原，能直接用来检查安装空间是否足够。

　　从结构设计逻辑来看，这款舵机的上下壳体采用卡扣加螺丝的双重固定方式，既保证了装配的便捷性，又能在齿轮组承受大扭矩时避免壳体开裂，输出轴位置做了加厚的轴承安装位，能承受更大的径向载荷，在摇臂受到侧向力的时候不会轻易出现轴偏问题。建模时对齿轮组的啮合间隙也做了还原，能直观看到每一级减速齿轮的传动路径，从电机输出轴的初级齿轮到中间的减速齿轮组，再到最终的输出轴齿轮，传动比的对应关系完全符合实物参数，做运动仿真的时候可以直接设置对应的传动比，不需要重新计算齿轮参数。

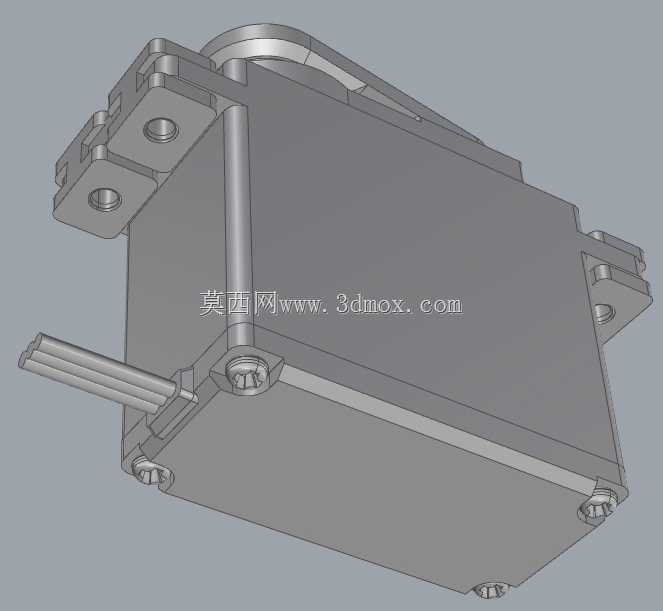

　　在实际选型应用中，这类舵机的安装空间预留往往是结构设计的难点，既要保证舵机本身的安装固定可靠，又要给摇臂的转动留出足够的活动空间，还要避开周边的线束、其他结构件，这个模型把摇臂在全行程转动时的包络范围也做了对应体现，设计时可以直接把模型导入装配体，转动摇臂就能检查是否存在干涉，不需要反复打样测试。壳体侧面的出线口位置、出线方向也做了精准还原，在做线束布局的时候可以提前规划走线路径，避免出现出线口被结构件挡住、线束弯折半径过小的问题。

　　不同于很多简化版的舵机模型只做了外壳的大致外形，这个模型还原了内部所有的结构细节，包括电机的安装位、控制板的放置空间、电位器的安装位置，对于需要做舵机改装、或是定制特殊安装结构的设计者来说，这些内部结构的尺寸参考价值很高，比如需要把舵机内置到狭小的设备腔体内时，可以根据内部结构的位置来设计避让槽，不用拆开实物测量尺寸。所有的安装配合面都做了公差匹配，比如铜套和壳体安装孔的配合、轴承和输出轴的配合，都按照实际的过渡配合公差做了尺寸偏移，导入到工程图里可以直接生成对应的加工尺寸，不需要重新核对配合公差。
