拉杆式标准气缸三维结构设计

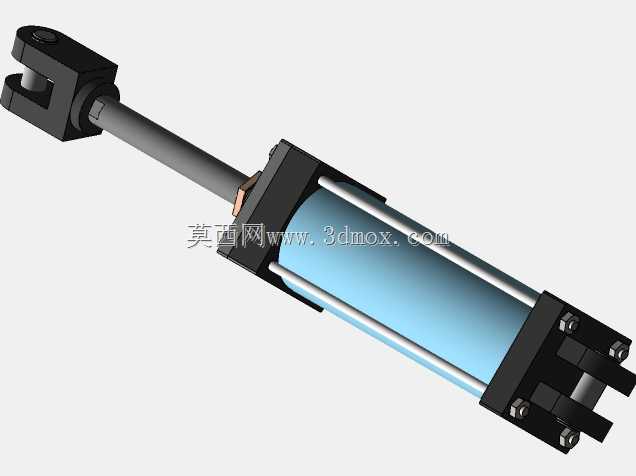

　　这款拉杆式气缸的三维结构完整还原了气动执行元件的实际装配关系，从前端的叉型安装接头到后端的端盖紧固结构，每一处细节都对应工业现场的实际使用需求。在自动化生产线的气动回路里，这类元件承担着直线往复驱动的核心作用，从工装夹具的夹紧动作、输送线的挡料止停，到非标设备里的推料、顶升、移位工位，都能看到同结构气缸的应用，相比电动执行器，它的响应速度更快，维护成本更低，适合短行程高频次的往复作业场景。

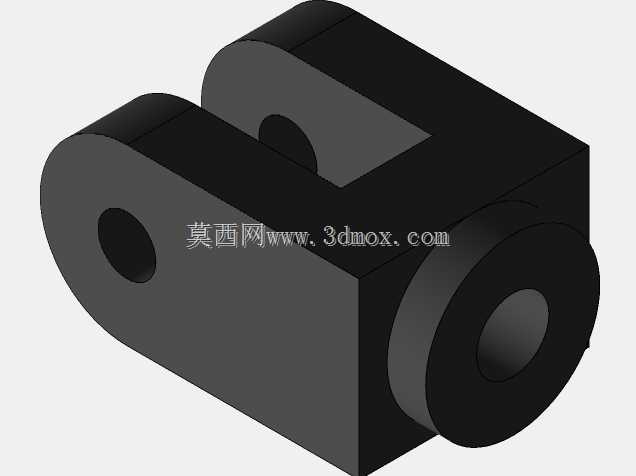

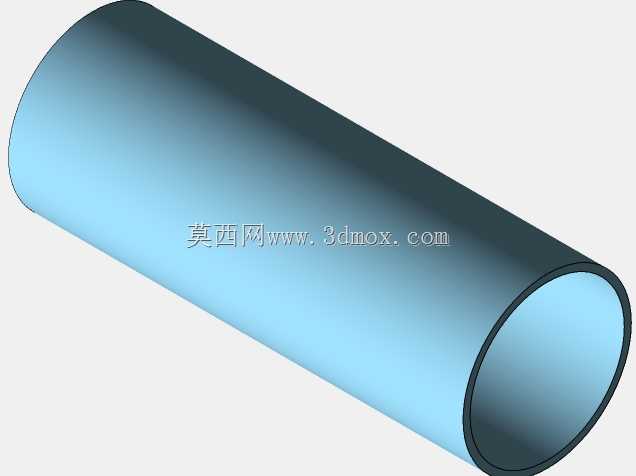

　　从结构设计逻辑来看，这款气缸采用了经典的四拉杆锁紧结构，四根金属拉杆贯穿前后端盖，将缸筒牢牢夹持在两端盖之间，这种结构的优势在于缸筒加工难度低，装配时可以通过调整拉杆的锁紧力来保证端盖与缸筒的同轴度，同时后期维护拆解十分方便，只需要松开拉杆螺母就能更换内部的活塞密封圈，不需要复杂的专用工具。前端的活塞杆采用了伸出端叉型接头设计，这种接头属于铰接式安装接口，能够补偿安装过程中驱动端与被驱动件之间的小角度同轴度误差，避免活塞杆承受径向偏载，延长密封件和导向套的使用寿命，很多设备的摆臂驱动、连杆机构驱动场景都会优先选用这种带叉型接头的气缸，避免硬连接带来的别劲问题。

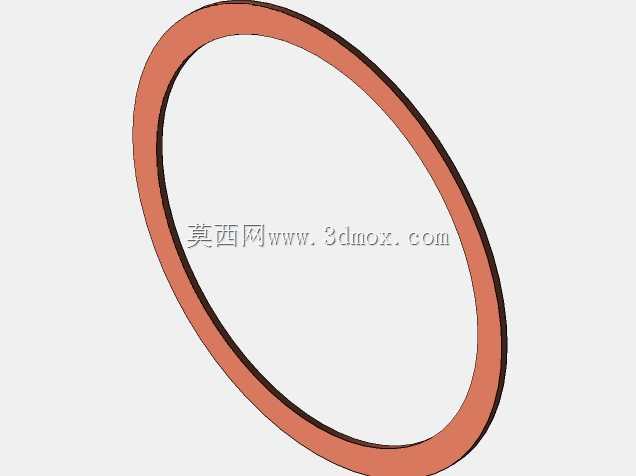

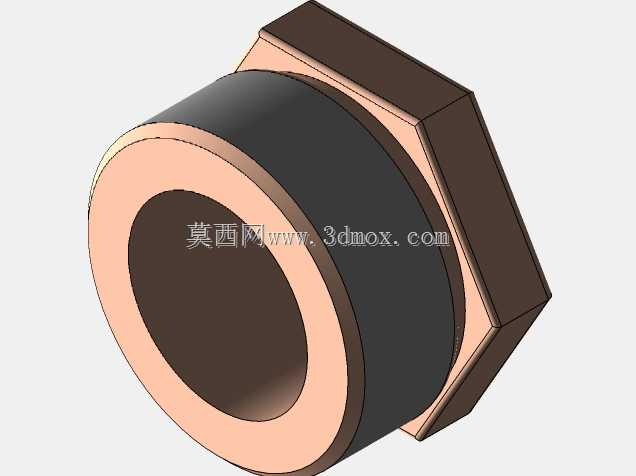

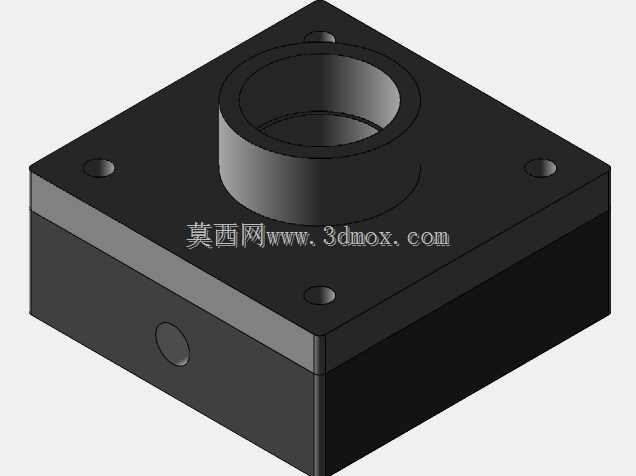

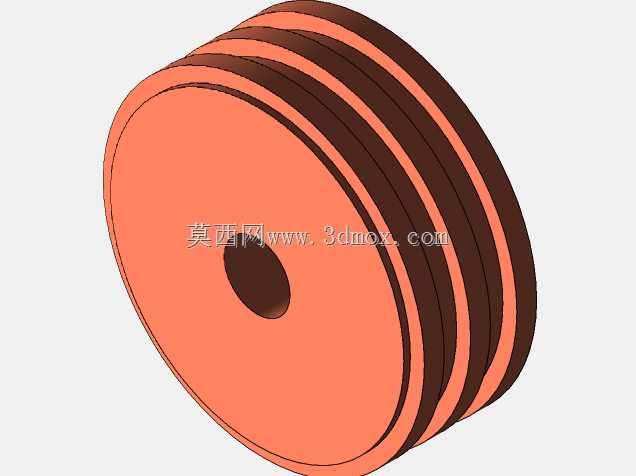

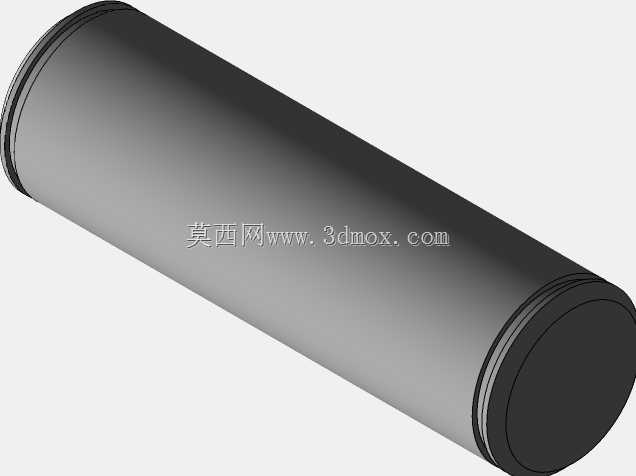

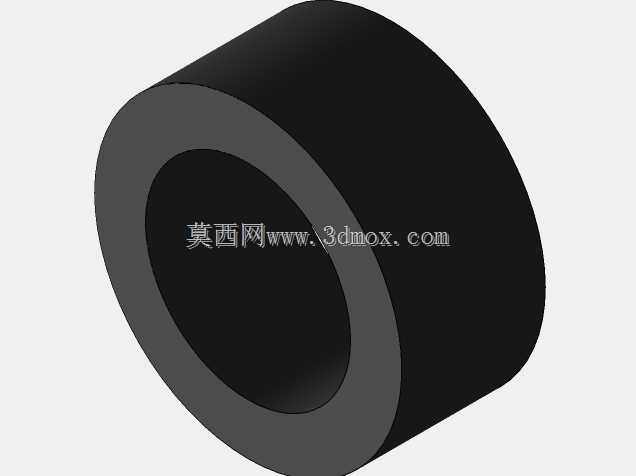

　　从功能特性上看，这款气缸的活塞部分采用了双向密封结构，活塞上的密封圈同时承担进气腔和排气腔的压力隔离作用，保证压缩空气不会从活塞与缸筒的间隙处窜气，确保输出推力的稳定性。活塞杆与前端盖之间设置了导向套和防尘圈，导向套通常采用铜基含油材质或者耐磨工程塑料，能够为活塞杆提供稳定的径向支撑，承受一定的侧向负载，防尘圈则可以刮除活塞杆表面附着的灰尘、切屑等杂质，避免杂质进入缸筒内部划伤密封件和缸筒内壁。后端盖设置了进气接口，前端盖同样预留了排气和进气的通道，通过换向阀切换两个气口的进气方向，就能实现活塞杆的伸出和缩回动作，缸筒两端还设置了缓冲结构，在活塞运行到行程末端时，通过封闭缓冲腔的空气形成气垫，降低活塞对端盖的撞击，减少设备运行的噪音和冲击震动。

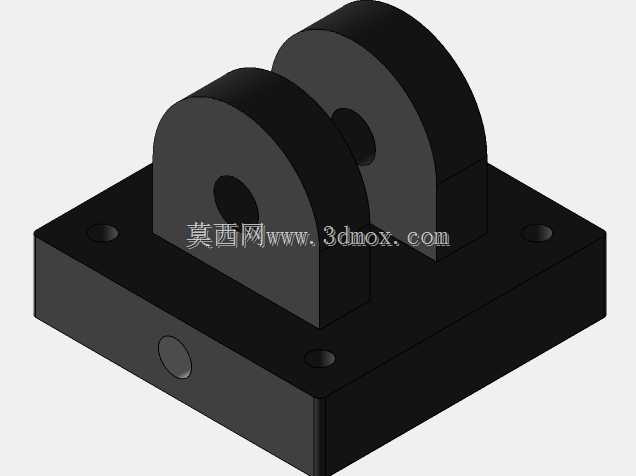

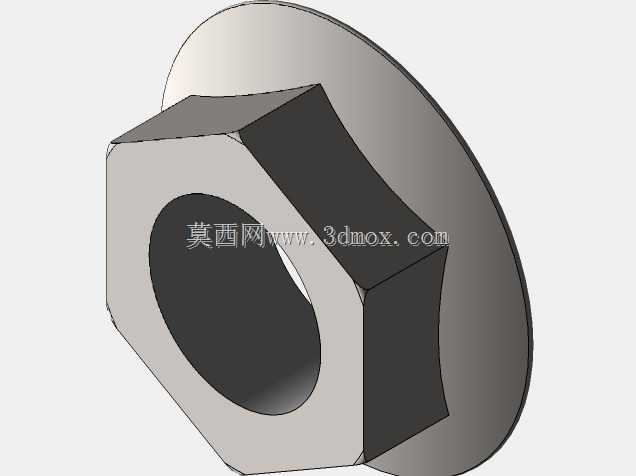

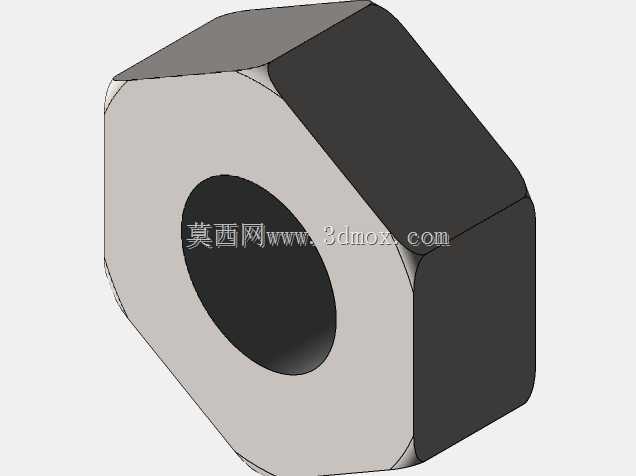

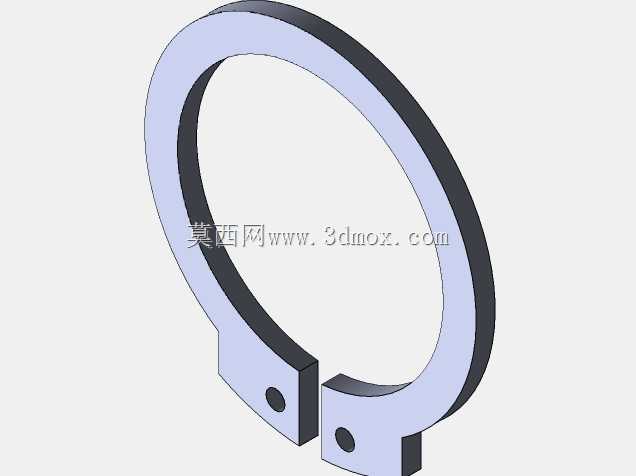

　　在安装边界方面，这款气缸的安装尺寸遵循通用气动元件的规范，前端叉型接头的销孔尺寸、活塞杆的直径、缸筒的外径、拉杆的分布间距都和行业通用规格保持一致，设计选型时可以直接匹配对应的安装支架、磁性开关、浮动接头等标准配件。三维模型里完整还原了所有零件的装配关系，包括拉杆上的锁紧螺母、端盖上的紧固螺栓、接头上的连接销孔，在做设备整体布局时，可以直接调用这个模型进行干涉检查，确认气缸伸出和缩回的极限位置不会和周边的工装、工件发生碰撞，同时可以根据模型的安装接口尺寸设计对应的安装板，提前预留气管接头的操作空间，避免后期装配时出现气管弯折、安装工具无法操作的问题。

　　很多刚接触气动设计的工程师容易忽略气缸的负载匹配问题，这款模型的结构参数可以直接用来计算理论输出推力，根据缸筒内径和工作气压就能算出不同气压下的伸出和缩回力，选型时需要保证实际负载不超过理论推力的70%，避免长时间高负载运行导致密封件过早磨损。另外模型里的活塞杆导向长度也可以作为选型参考，长行程气缸需要更长的导向套来保证活塞杆运行的稳定性，避免出现活塞杆下垂、密封件偏磨的问题。在三维建模过程中，这类气缸的建模重点在于保证各零件的同轴度，缸筒的内孔、活塞杆的外圆、端盖的密封槽都要保持在同一轴线上，否则装配后会出现活塞杆运行卡顿、窜气的问题，拉杆的安装孔位置需要和端盖的孔位完全对应，避免装配时出现拉杆别劲的情况。
