薄型板式流体换热加热器结构设计

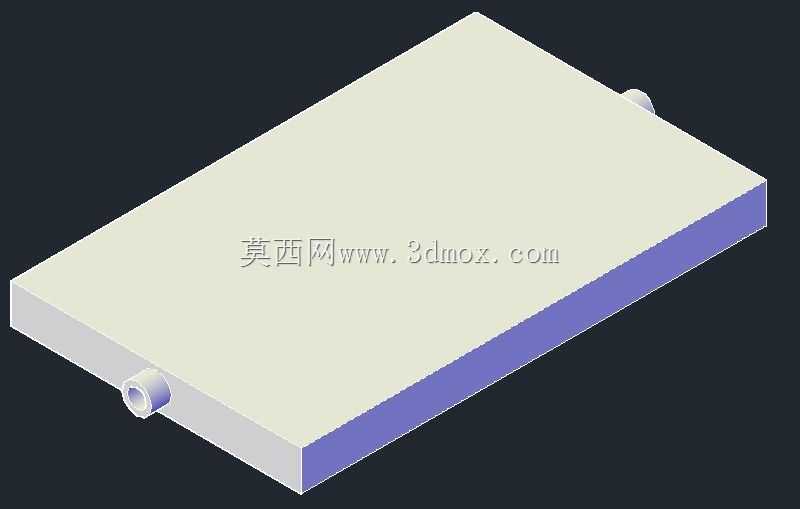

　　这款薄型板式加热器的结构设计，最初是针对小空间内流体恒温预热场景做的适配，在实验室小型温控回路、便携检测设备的样气预处理单元、紧凑型工业机柜内部的管路伴热场景里，这类薄型结构的加热器比传统柱状加热元件的空间利用率高出40%以上，不需要额外预留大直径的安装腔体，只要在设备侧壁或者管路排布的间隙里找到一块平整安装面就能完成固定。从结构细节来看，主体采用矩形薄板式的腔体设计，腔体内部做了等距的导流筋条排布，流体从侧边的管接头进入腔体后，会沿着导流筋形成的S型流道缓慢流动，整个流动路径完全覆盖加热元件的铺设区域，不会出现流体短路、局部加热不均的问题，进出液的管接头采用侧出式的外螺纹结构，和常规的快插接头、硬管焊接接口都能适配，

　　不需要额外做转接件加工。设计阶段最先敲定的是整体厚度尺寸，最终把整体厚度控制在20mm以内，就是为了适配现有紧凑型设备的安装间隙，安装面的四个角预留了沉头安装孔，固定时螺丝头不会突出加热器表面，不会和周边排布的其他管路、电气元件产生干涉，进出液接头的中心距做了标准化匹配，和市面上常规的6mm、8mm外径管路的固定座尺寸完全兼容，替换原有加热元件时不需要重新改动设备上的管路开孔位置。腔体的密封结构采用嵌入式的硅橡胶密封圈，密封圈的安装槽开在上下壳体的结合面上，槽深和密封圈线径的压缩比控制在25%，既能保证0.3MPa工作压力下的流体密封性能，又不会因为压缩量过大导致密封圈长期受压出现永久变形，加热元件采用贴合式安装在腔体的外侧壁，

　　和金属腔体之间填充了高导热的硅脂层，减少接触热阻，加热产生的热量能快速传导到腔体内部的流体中，不会出现加热元件局部过热烧损的问题。实际选型使用时，要注意安装面的平面度公差不能超过0.1mm，如果安装面存在局部凸起，会导致加热器腔体和安装面之间出现间隙，一方面会影响加热器自身的散热，另一方面长期受力不均可能导致腔体变形出现密封泄漏，管路连接时要注意接头的拧紧力矩不能超过规定值，不然会导致侧边的接头座出现开裂，流体进入加热元件的安装区域引发电气故障。和传统的浸入式管状加热器相比，这种板式结构的加热器流道截面积更大，流体在内部的流动阻力更小，对于小流量、低扬程的流体回路来说，不会因为加装加热器导致整个回路的流量出现明显衰减，

　　而且整个加热过程中流体和加热元件没有直接接触，不会出现加热元件表面结垢、腐蚀的问题，使用寿命比直接接触式的加热元件长两倍以上。在做三维建模的时候，特意把内部的导流筋、密封槽、安装孔的位置都做了参数化关联，如果后续需要调整加热功率，只需要修改腔体的长宽尺寸，对应的安装孔位置、接头位置都能自动更新，不需要重新绘制整个零件，对于不同功率等级的同系列产品设计来说，能节省60%以上的建模时间，模型里把所有的配合面都做了公差标注，加工时可以直接参考模型里的公差要求制定加工工艺，不需要额外绘制二维的工序图。
