非绝缘环形冷压接线端子结构设计

　　在低压电气柜布线、工业设备线束加工、传感器信号回路接线这类场景里，环形端子是出现频率极高的压接连接件，这次建模的这款非绝缘环形端子，适配22-16AWG线径的导线，匹配4号规格的螺栓柱安装位，是线束装配环节里很常用的一款基础连接件。

　　从实际使用的角度看，这类非绝缘端子大多用在设备内部的接线排、元器件接线柱位置，因为设备内部有绝缘线槽、护线套做整体防护，不需要端子本身带绝缘层，相比绝缘款端子，非绝缘款的压接包裹性更好，压接后铜筒和导线线芯的接触面积更大，导通电阻更低，大电流通过时的发热表现更稳定，而且压接操作时不需要顾虑绝缘层被压接钳压坏的问题，批量装配的效率更高。

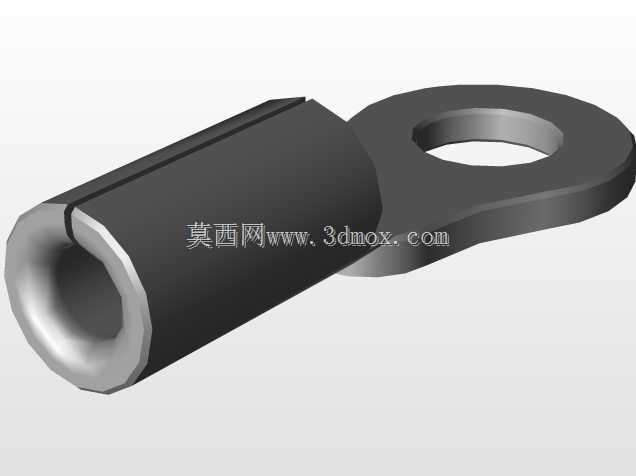

　　设计这款端子的三维模型时，首先要明确两个核心安装边界：一个是压接端的内孔尺寸，要匹配22-16AWG导线的线芯外径范围，铜筒的壁厚要控制在合理区间，既要保证压接后铜筒能充分变形抱紧线芯，不会出现拉脱问题，又要避免壁厚过大导致压接时需要的钳口压力过高，普通手动压接钳无法完成压接操作。铜筒上的纵向开缝是很关键的结构，这个开缝让铜筒在压接时有足够的变形余量，压接时开缝会逐步收合，把线芯均匀包裹在筒内，不会出现局部应力集中导致铜筒开裂的问题。

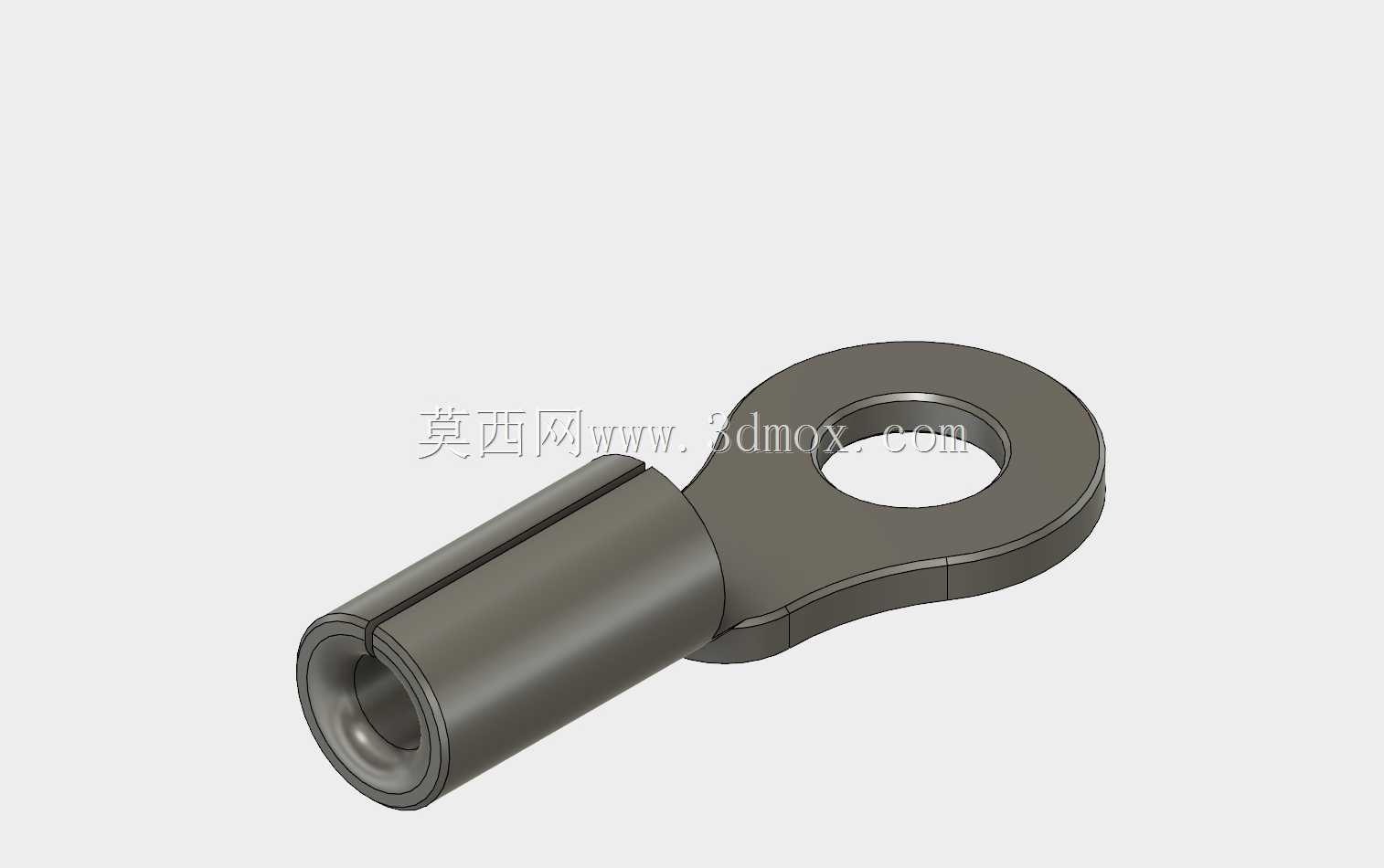

　　另一端的环形挂接部分，内孔尺寸严格匹配4号螺栓的外径，环形部分的外径和厚度要满足对应的载流要求，同时要保证螺栓穿过之后，平垫、弹垫能完全压在环形端面上，不会出现压接边缘悬空的情况，避免长期受震动后螺栓松动导致接触不良。环形部分和铜筒的过渡位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面是避免装配时刮伤导线绝缘层或者操作人员的手，另一方面这个过渡区域的应力分布更均匀，端子受到导线拉扯力的时候，不会在衔接位置出现断裂问题。

　　建模过程中要注意几个容易被忽略的细节：铜筒的端部做了微小的倒角，方便穿线的时候导线能顺利插入筒内，不会因为筒口的毛刺把线芯顶散；环形端面的平面度要控制在合理范围，保证安装后和接线柱、垫片的贴合面积足够，减少接触电阻；整个端子的材质默认用T2紫铜，表面做镀锡处理，建模时不需要额外做镀层的厚度特征，但结构设计时要预留镀层的尺寸余量，保证压接和安装尺寸符合实际使用要求。

　　从选型适配的角度说，这款端子的压接范围覆盖了22到16AWG的线径，对应0.3到1.3平方毫米左右的导线，不管是传感器的信号小线，还是小功率回路的电源线，都能适配，4号螺栓的安装尺寸也匹配市面上绝大多数小型继电器、接线端子排、小型断路器的接线柱规格，通用性很强。在做整机线束的三维布线时，把这个端子模型装配到位，能准确模拟出线束末端的安装空间，避免出现布线后端子和周边元器件干涉、螺栓安装空间不足的问题，提前排查装配隐患。

　　实际生产中这类端子是连续冲压成型的，建模时的所有圆角、壁厚参数都要符合冲压工艺的要求，比如铜筒的卷缝位置要贴合紧密，不能有过大的缝隙，环形部分的冲压拉伸圆角要符合模具成型的极限，避免设计出无法批量冲压生产的结构。非绝缘的设计也让端子的耐温范围更广，不会像绝缘端子那样受塑料绝缘层耐温的限制，在一些设备内部温度稍高的位置，比如靠近发热元器件的接线位，这款端子的适用性更强。
