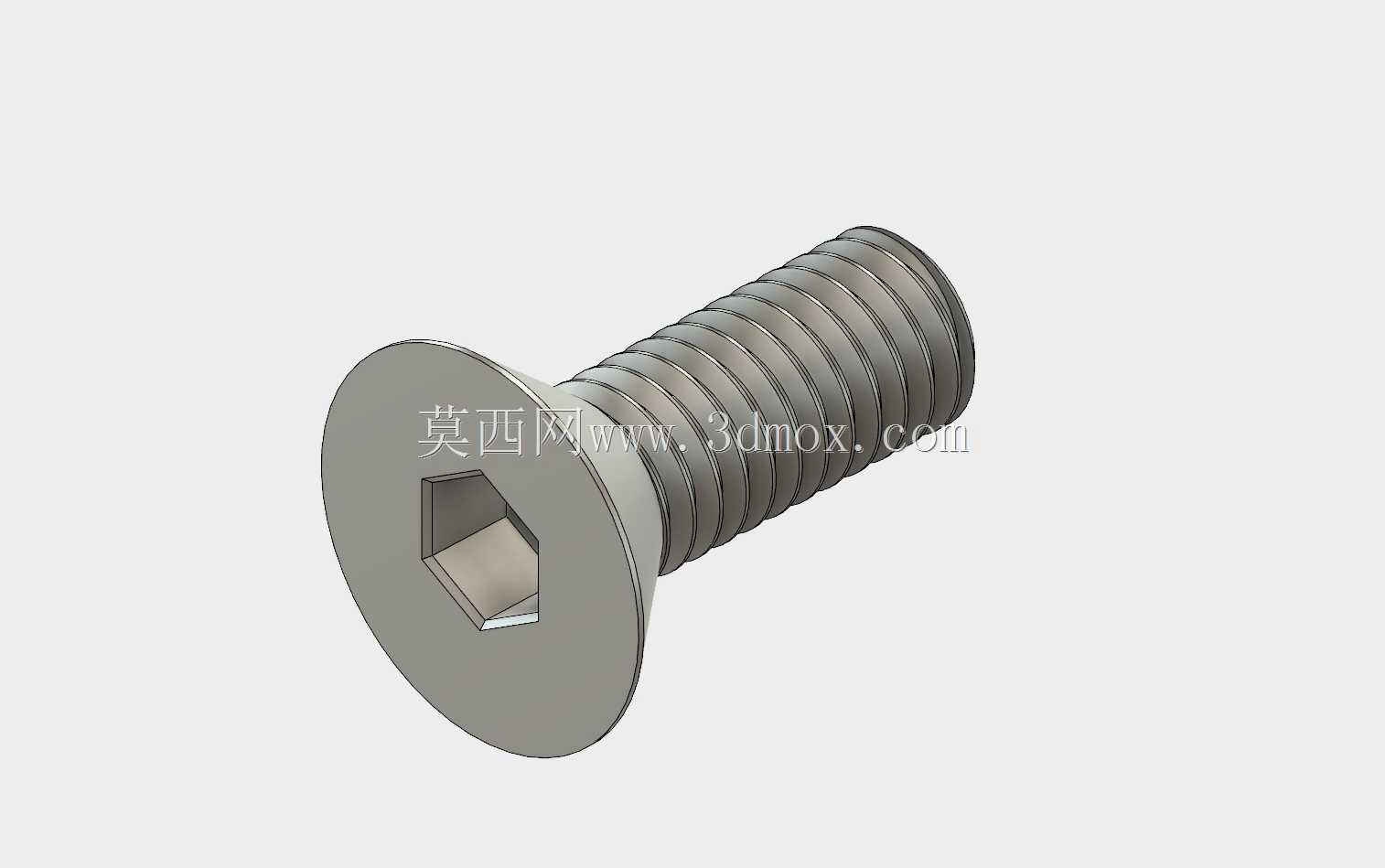

沉头内六角M3规格紧固螺钉三维结构

　　在精密仪器、小型电子设备装配、仪器仪表装调的场景里，这类小规格沉头内六角螺钉是出现频率极高的紧固零件，很多刚入行的结构设计师在做薄壁件、面板类结构的连接时，往往会忽略这类紧固件的安装边界细节，最后要么出现螺钉头凸出面板表面影响外观，要么沉孔深度不够导致螺钉锁附后顶起被连接件，甚至出现内六角槽深度不足导致拧紧时滑牙的问题。这款M3规格的沉头内六角螺钉，头部采用90度沉头设计，适配常规的沉孔加工参数，安装完成后螺钉头部可以完全埋入被连接件的沉孔内，保证连接面的平整性，不会出现凸起干涉周边零件的情况，在仪器仪表的面板固定、小型传感器外壳装配、3C产品内部结构连接场景中，这种沉头设计的螺钉相比盘头螺钉能大幅节省外部空间，

　　避免突出的螺钉头勾挂线路或者影响设备外观一致性。从功能特性来看，内六角驱动的设计相比十字槽、一字槽螺钉，能承受更大的拧紧扭矩，在M3这种小规格螺钉上，内六角槽的受力分布更均匀，拧紧时不容易出现槽口打滑的问题，适合需要一定预紧力的连接场景，比如铝合金薄板之间的连接、塑料壳体与金属支架的固定，都能提供稳定的夹紧力，不会因为日常使用中的振动出现松脱。设计这类螺钉的三维模型时，首先要确认螺纹段的参数，M3粗牙螺纹的螺距为0.5mm，建模时要准确还原螺纹牙型的轮廓，不能简化成光杆加贴图的形式，否则在做装配干涉检查时，会出现螺纹与螺纹孔配合间隙判断错误的问题；其次是沉头部分的锥度，必须严格对应标准沉孔的锥角，头部直径要控制在标准公差范围内，

　　保证和沉孔的贴合面能完全接触，锁附时不会出现头部偏斜导致的连接松动；内六角槽的深度和对边尺寸也要符合标准，否则装配时会出现内六角扳手无法插入，或者插入后啮合深度不足导致拧圆槽口的问题。从安装边界来看，这款螺钉的螺纹长度为5mm，适合总厚度在3mm到4.5mm之间的被连接件组合，锁附时需要在被连接件上加工直径3.2mm的过孔，以及直径5.5mm、深度3mm左右的90度沉孔，底部配合的螺纹孔如果是在铝合金材质上，建议攻丝深度不小于6mm，保证至少有3个以上的螺纹牙啮合，提供足够的连接强度；如果是在塑料件上使用，建议配合铜嵌件使用，避免多次拆装后螺纹滑牙。在实际设备装配中，这类小规格螺钉的拧紧扭矩需要严格控制，

　　M3规格的不锈钢螺钉拧紧扭矩建议控制在0.6N·m到0.8N·m之间，扭矩过大容易导致螺纹滑牙或者螺钉断裂，扭矩过小则无法提供足够的夹紧力，设备受振动后容易出现螺钉松脱的问题。很多结构设计师在做装配体建模时，往往会直接调用标准件库的螺钉模型，但很少去核对标准件的实际尺寸和自己设计的沉孔、过孔是否匹配，经常出现装配时螺钉头凸出、或者螺钉长度过长顶到对面零件的问题，这款螺钉的三维模型准确还原了各部分的尺寸细节，在做干涉检查时可以直接用来验证安装空间是否足够，不需要再反复核对标准手册调整尺寸，能大幅提升结构设计的效率。在传感器安装场景中，这类小规格沉头螺钉尤其适用，因为传感器的安装空间通常比较紧凑，很多传感器外壳本身厚度不大，沉头螺钉安装后表面平整，不会影响传感器的感应面安装，也不会因为突出的螺钉头干扰周边的线路排布；在小型机械结构的连接板固定中，沉头设计的螺钉可以让连接板的表面保持平整，后续在板上安装其他零件时不会出现干涉，不需要额外预留螺钉头的避让空间。建模时螺纹部分采用螺旋扫描的方式生成真实牙型，而不是用装饰螺纹线，这样在做有限元分析时，可以更准确地模拟螺纹连接的应力分布，判断螺纹牙的受力情况，避免出现连接强度不足的问题；头部的内六角槽做了轻微的倒角处理，和实际生产的螺钉一致，装配时扳手更容易对准槽口，不会出现扳手卡滞的情况。
