二级减速齿轮箱三维结构设计

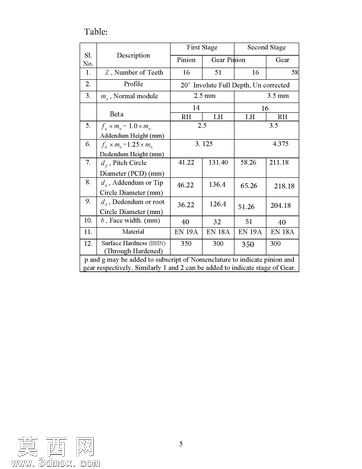

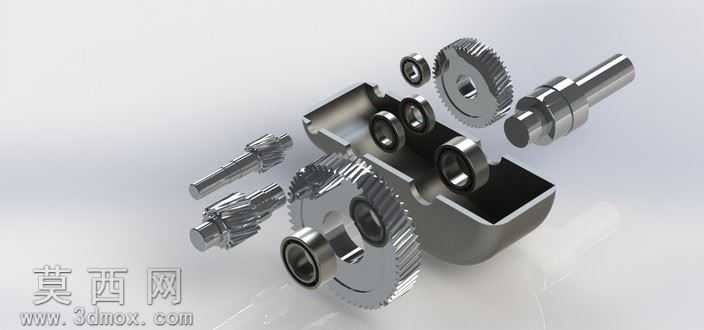

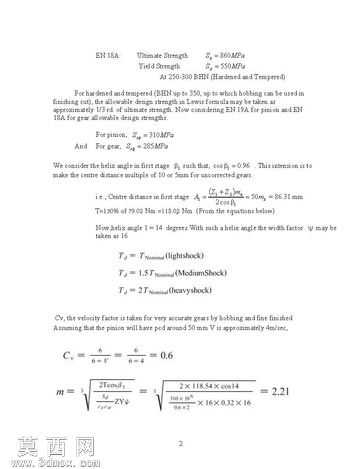

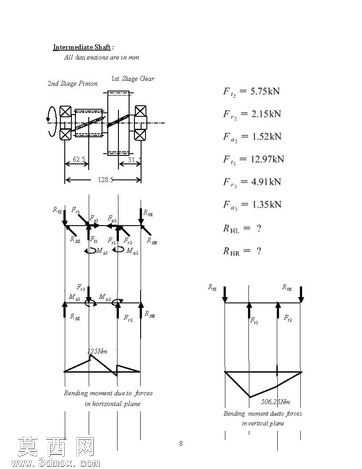

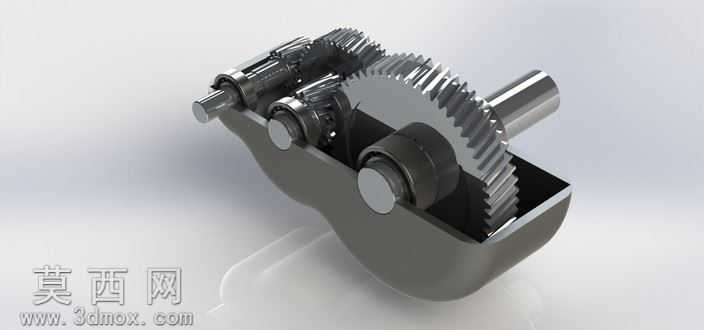

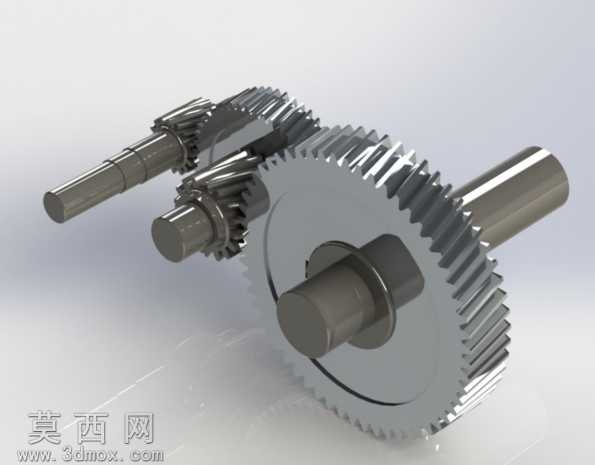

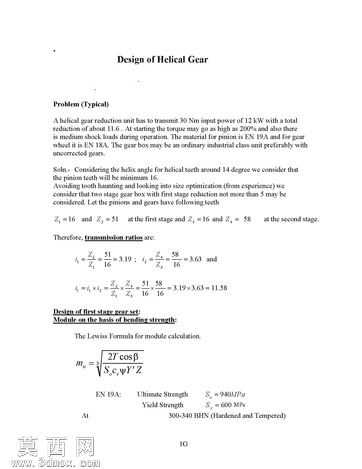

本作品为二级减速齿轮箱的完整三维结构设计，建模过程严格遵循机械传动设计规范，从传动比分配、齿轮参数计算到箱体结构布局均经过严谨校核，最终实现总减速比11.6的传动需求，适配常规中小功率减速传动场景。建模阶段采用参数化设计思路，对各级直齿轮、斜齿轮的模数、齿数、压力角、齿宽等核心参数进行关联设置，可根据实际传动需求快速调整齿轮参数完成方案迭代，同时对输入轴、中间轴、输出轴的轴径、轴肩定位尺寸、轴承安装位进行精准建模，保证轴类零件与齿轮、轴承、箱体的装配公差符合机械设计标准。模型完成装配后添加了真实的材质属性，齿轮、传动轴采用合金结构钢材质，还原金属零件的金属光泽与加工质感，箱体采用铸铁材质模拟铸造壳体的哑光磨砂效果，轴承部件还原滚动体、内外圈、保持架的不同材质区分，渲染阶段采用柔和的工业产品打光方案，通过爆炸视图清晰展示内部所有零件的装配关系与位置布局，直观呈现二级减速的动力传递路径：动力从输入轴传入，经过第一级斜齿轮组完成第一次减速增扭，再传递至中间轴带动第二级直齿轮组完成第二次减速，最终由输出轴输出低转速大扭矩的动力。箱体采用剖分式结构设计，上下箱体通过定位销与螺栓实现精准连接，既保证了传动部件的密封防护，也便于后期的装配调试与维护保养，所有轴承位、油封位均预留标准安装尺寸，可直接适配标准件选型。整个模型结构完整无缺失零件，各传动部件之间无干涉问题，可用于机械原理教学演示、减速箱方案设计参考、非标传动设备开发参考等场景，也可直接导出工程图纸用于生产加工参考，完整还原了二级减速齿轮箱从设计计算到三维建模、装配验证的全流程设计成果。
