小型蜗轮蜗杆垂直传动减速机

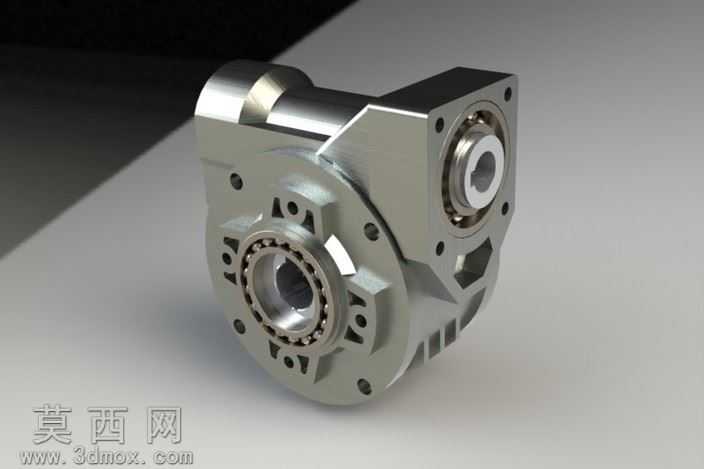

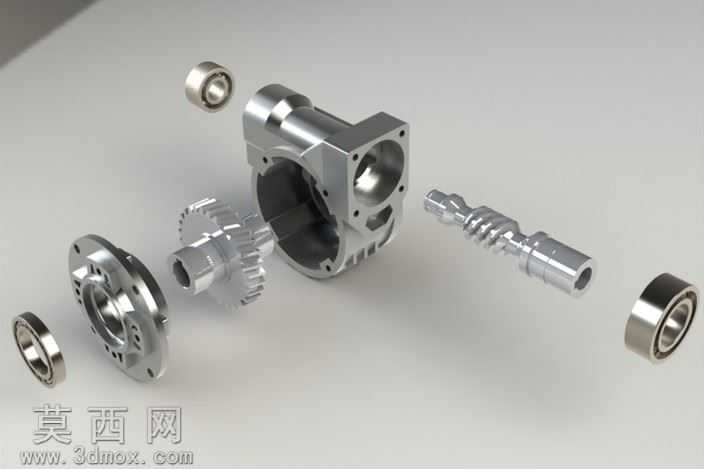

本款蜗轮蜗杆减速机为小型垂直传动结构，采用三维参数化建模完成整体设计，建模过程中严格遵循机械传动设计规范，对各零部件的配合公差、安装尺寸进行了精准校核，确保模型可直接用于结构验证与生产参考。建模阶段先完成核心传动部件的参数绘制：蜗杆部分采用阿基米德蜗杆齿形设计，通过螺旋扫描特征生成连续齿面，对齿顶倒角、轴端安装位、轴承配合轴颈进行了细节处理，保证齿形啮合精度与轴系安装的同轴度要求；蜗轮部分采用与蜗杆匹配的渐开线齿形，通过齿形阵列完成轮齿绘制，对轮毂键槽、端面安装孔进行了标准件适配设计，确保扭矩传递过程中的结构强度。箱体部分采用一体化压铸铝结构设计思路，通过拉伸、切除、阵列等特征完成腔体造型，预留了轴承安装孔、端盖定位止口、输入输出轴过孔以及安装固定脚座，箱体壁厚均匀过渡，兼顾轻量化与结构刚性，同时在箱体外部设计了散热筋结构，提升减速机长时间运行的散热能力。配套的轴承、端盖、密封件等标准件均按照国标参数绘制，还原了真实装配关系，爆炸视图清晰展示了各部件的装配顺序与位置关系，可直观理解减速机的组装逻辑。渲染阶段采用金属材质赋予各零部件：壳体采用哑光铸铝材质，齿轮、蜗杆采用抛光合金钢材质，轴承采用亮面轴承钢材质，通过环境光与定向光搭配，突出金属零件的质感与结构轮廓，清晰展现各部件的细节特征。该减速机可实现垂直方向的动力传输与减速增扭，适用于小型自动化设备、输送装置、精密传动机构等场景，模型包含完整的装配体与零件文件，可用于机械设计教学、结构方案验证、非标设备选型参考等用途，设计过程中充分考虑了传动效率、承载能力、安装便利性等实际使用需求，各部件之间无干涉问题，装配关系符合实际生产工艺要求。
