六自由度曲柄摇杆驱动斯图尔特并联机构

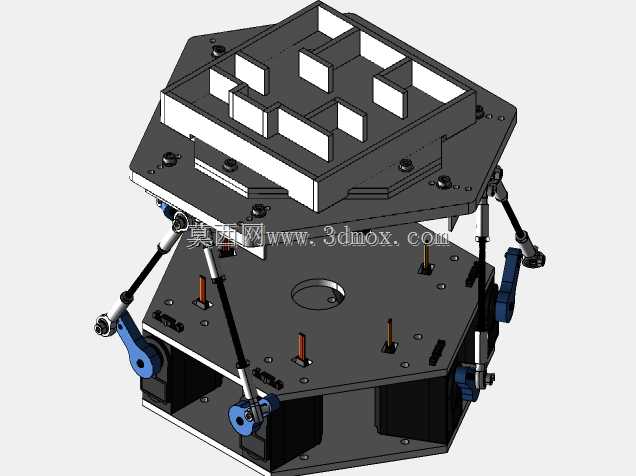

　　该并联运动机构采用经典斯图尔特平台构型，区别于常规直线缸驱动的六自由度平台，本次设计采用伺服步进电机搭配曲柄摇杆连杆作为驱动支路，整套机构分为上下两层六边形安装平台、六组独立驱动支链、底部支撑基座三个核心部分。上层平台为动平台，表面预留多组矩形安装槽位，可直接搭载测试工装、传感器模组、小型作业执行端，无需额外转接板即可完成负载固定，动平台的六边形轮廓与下层静平台轮廓对应，保证各支链运动过程中无干涉死角。六组支链沿周向均匀分布，每组支链下端通过曲柄摇杆机构与底部基座内的伺服步进电机输出轴连接，上端通过万向铰与动平台铰接，这种驱动形式相比传统电动缸直驱方案，大幅压缩了支链的轴向安装尺寸，让整体平台的高度更低，重心更贴近安装基准面，

　　高速动态运动时的稳定性更优。从安装边界来看，底部静平台为正六边形结构，中心预留圆形走线孔，所有驱动电机的线缆可从中心孔集中引出，避免运动过程中线缆与支链发生剐蹭，静平台的六个角位预留安装沉孔，可直接通过螺栓固定在水平安装基座或者隔振平台上，安装时需要保证基座平面的平面度公差不超过0.1mm，避免初始安装应力导致支链运动卡滞。在实际应用场景中，这类小尺寸六自由度平台可用于高校运动学教学实验、小型传感器的姿态标定测试、精密光学元件的姿态微调、虚拟现实场景的运动模拟等场景，相比串联式多轴运动机构，并联结构的整体刚度更高，负载自重比更大，动态响应速度更快，相同负载能力下的整体体积远小于串联机构。设计过程中，

　　首先根据目标运动行程确定上下平台的铰接点分布半径，再通过运动学逆解计算每组曲柄摇杆的摆角范围，确保动平台在X/Y/Z三个平移方向、绕三个轴的转动方向的行程都满足设计要求，同时校核各支链在极限运动位置时的夹角，避免出现机构死点。曲柄摇杆部分的连杆长度经过反复迭代优化，保证电机输出轴的旋转运动可以平顺转化为支链的伸缩摆动，传动过程中无冲击点，所有铰接位置都采用自润滑轴承配合销轴连接，减少长期往复运动的磨损量，降低后期维护频次。动平台表面的安装槽采用等间距排布，兼容不同尺寸的负载安装，槽口宽度适配标准M6螺栓头，可直接滑入螺栓完成负载固定，不需要在平台上额外打孔，适配多批次不同工装的快速切换需求。底部基座采用围板式结构，

　　六个电机分别安装在基座的六个侧面安装位，电机输出轴穿过基座侧壁与内部的曲柄连接，这种外置电机的布局方便后期检修更换电机，不需要拆解整个平台结构，基座内部预留足够的空间容纳曲柄摇杆的运动行程，避免运动过程中曲柄与基座内壁发生碰撞。整套机构的运动控制需要配合六轴联动的运动控制器，通过正逆解算法将目标位姿转化为六个电机的转角指令，调试过程中需要先完成单支链的零点标定，再进行整体联动调试，保证各支链的运动同步性，避免出现偏载导致的机构卡滞。相比常规的液压驱动斯图尔特平台，这种电机驱动的方案不需要配套液压站，整体更清洁，噪音更低，适合实验室、洁净车间等对环境要求较高的场景使用，同时曲柄摇杆的传动形式没有液压系统的泄漏风险，长期使用的维护成本更低。在结构强度校核方面，上下平台都采用铝合金板材加工，在保证整体刚度的前提下降低整体重量，支链的连杆采用高强度碳纤维管或者铝合金管，兼顾强度与轻量化要求，铰接点的销轴采用合金钢材质，表面淬火处理，提升耐磨性能，保证长期往复运动下的精度保持性。
