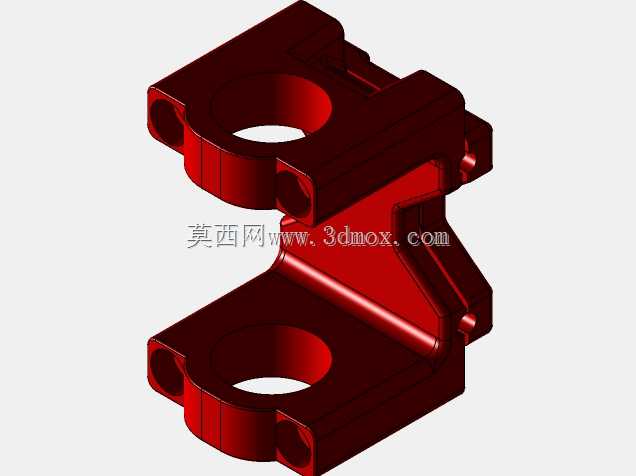

双孔对称式机械连接固定支座结构

　　在工业传感检测、流体管路配套、小型执行机构安装的场景里，这类双孔对称结构的固定支座是很常见的承载连接件，日常做设备改造、非标装配的时候经常会碰到类似的安装需求，很多时候需要根据现场的安装空间、承载载荷来调整支座的孔位间距、壁厚以及侧边的安装凸台结构。从实际使用的角度看，这类支座核心作用是为两个平行排布的柱状部件提供稳定的安装支撑，同时通过中间的连接筋板把两个安装位的受力传导到统一的安装基准面上，避免两个独立安装座出现同轴度偏差、受力不均导致的部件磨损或者检测精度偏差问题。

　　设计这类结构的时候，首先要考虑的是安装边界的限制，上下两个同轴的安装孔，孔径要匹配被支撑部件的外径，孔的深度要满足部件轴向固定的要求，不能出现支撑长度不足导致的部件晃动；孔壁的厚度要根据承载的重量、设备运行时的振动幅度来核算，太薄的话长期受交变应力容易出现开裂，太厚又会造成材料浪费、整体重量超标，尤其是在移动设备、机载检测装置上使用的时候，冗余重量会增加整体的负载。中间的连接筋板不是简单的直板连接，要顺着两个安装孔的受力方向做圆弧过渡，避免直角位置出现应力集中，很多现场失效的支座问题都出在转角位置，没有做圆角过渡的话，设备长期振动下很容易从转角处萌生裂纹。

　　侧边的小凸台安装孔是用来把整个支座固定到设备机架或者安装面板上的，孔位的布局要考虑安装时的操作空间，不能让紧固螺丝的安装位置被旁边的结构挡住，同时凸台的厚度要满足螺丝的锁附深度要求，避免锁附时出现滑牙或者凸台断裂。整个零件的外形做了对称设计，一方面是加工的时候可以减少装夹次数，不管是机加工还是开模生产，对称结构的工艺性更好，能降低加工成本；另一方面安装的时候不需要区分正反方向，现场装配的时候能减少出错概率，提升装配效率。

　　从安装尺寸的匹配来看，两个主安装孔的中心距是核心尺寸，这个尺寸直接决定了被支撑部件的相对位置，公差要控制在合理范围，不能太大也不能太小，否则会导致被支撑部件安装后出现别劲的情况，加速部件的密封件、轴承的磨损。支座底部的安装基准面要保证平面度，安装到机架上的时候不能出现翘曲，否则锁附螺丝之后会让整个支座产生形变，导致主安装孔的同轴度超差，影响后续安装的部件运行精度。

　　在不同的应用场景里，这类支座的材质选择也有区别，普通的工业设备固定场景用铸铁或者压铸铝合金就可以满足强度要求，有轻量化需求的移动设备上可以选用高强度工程塑料，有防腐要求的化工检测场景则需要选用不锈钢材质，不同材质对应的壁厚、加强筋尺寸也要做对应的调整，不能直接照搬同一个模型的尺寸。另外在做三维建模的时候，要注意各个安装孔的拔模角度、转角的圆角处理，这些细节直接影响后续加工或者开模的可行性，很多新手建模的时候容易忽略工艺细节，做出来的模型看着结构没问题，实际生产的时候要么没法脱模，要么加工的时候刀具没法走到转角位置，导致零件没法生产。

　　这类支座虽然看起来结构不复杂，但是在整套设备里属于基础的承载部件，一旦出现失效，会直接导致上面安装的检测部件、执行部件位置偏移，轻则检测数据失准，重则部件脱落造成设备故障，所以设计的时候不能只看外观结构，要结合实际的受力情况、安装环境、加工工艺综合考量，每个尺寸的设定都要有对应的实际依据，不能凭感觉随意设定壁厚或者孔位尺寸。
