可编辑带挂钩式拨动闩锁结构设计

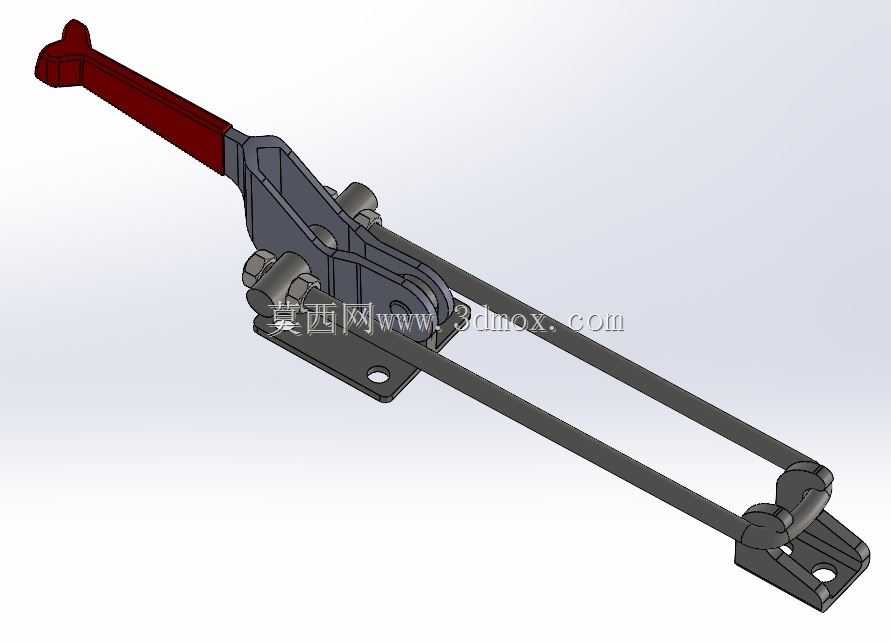

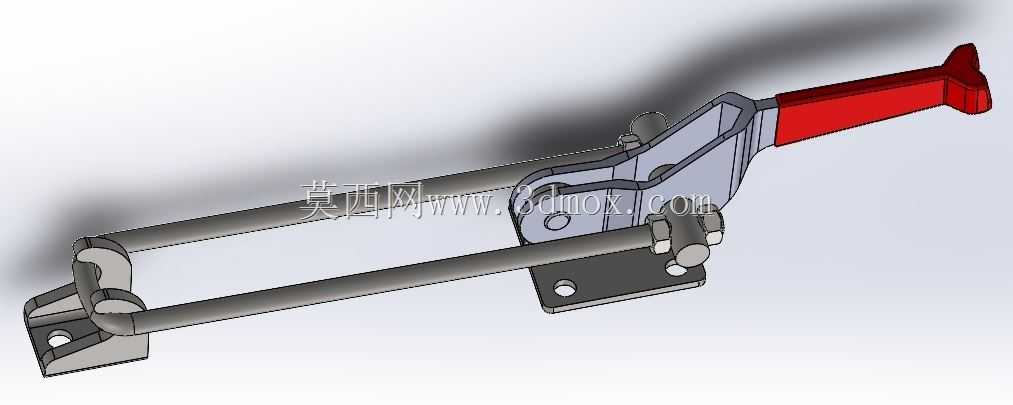

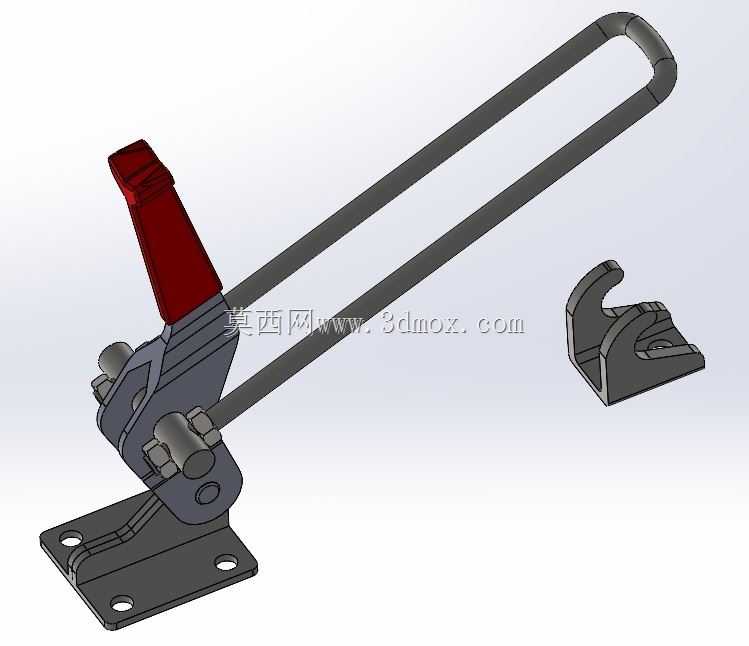

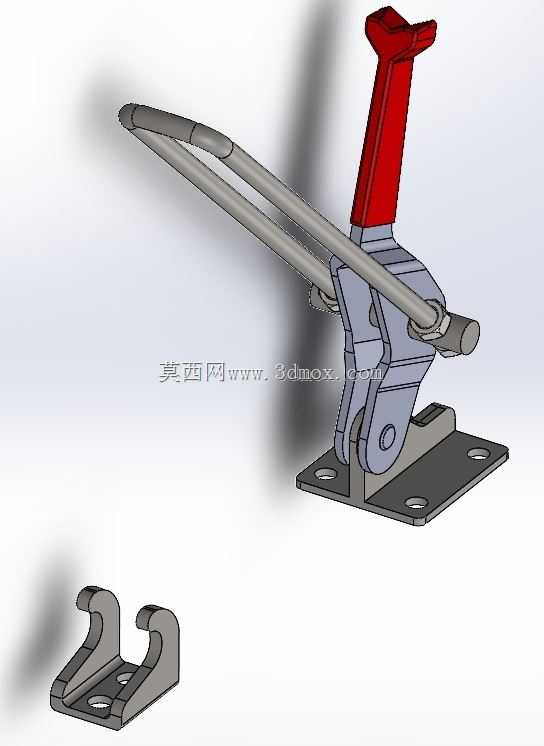

　　日常做柜体类设备结构设计时，这类带挂钩的拨动闩锁是出镜率极高的连接件，很多刚入行的工程师容易在选型时只看锁紧力，忽略安装边界和操作空间的匹配，最后装到设备上要么操作扳手碰侧板，要么挂钩挂合行程不够导致锁不紧。这款闩锁的结构采用杠杆式锁紧原理，操作端的长手柄做了贴合手部施力角度的弯折设计，扳动时不需要太大的握力就能完成锁紧和解锁动作，手柄表面做了防滑的纹理处理，即便操作人员戴薄劳保手套操作也不会打滑。底座部分采用平板式安装结构，预留了两个沉头安装孔，安装时可以直接用螺栓固定在柜体门框的侧边，不需要额外做复杂的沉台加工，对板材厚度的适配范围比较宽，从1.2mm的薄冷轧钢板到5mm的厚铝板都能可靠固定。挂钩端的固定座同样采用平板安装设计，

　　和锁体底座分置门框和门板两侧，安装时需要先对齐两个部件的中心轴线，保证挂钩伸出后能准确卡入锁体的卡槽内，避免出现偏载导致锁紧后受力不均、长期使用出现变形的问题。从结构细节来看，锁体内部的连杆采用双杆平行设计，相比单杆结构抗偏载能力提升不少，即便门板在长期使用后出现轻微的下沉变形，双杆结构也能保证挂钩的受力均匀，不会出现单侧卡滞、解锁费力的情况。连杆和手柄的连接部位采用销轴铰接，销轴端部做了防脱铆接处理，不需要额外加装卡簧，减少了装配时的零件数量，也避免了设备长期震动导致卡簧脱落、销轴窜出的故障。在实际应用场景中，这类闩锁除了用在普通储物柜上，还广泛适配各类工业设备的检修门、工具箱侧门、小型设备的防护舱门，

　　尤其是需要频繁开启关闭的舱门部位，这种拨动式结构相比旋转式门锁操作速度更快，单手就能完成开关动作，不需要额外转动钥匙或者旋钮。设计这款模型的时候，特意把所有铰接部位的配合间隙做了合理预留，既保证活动部件转动灵活没有卡滞，又不会因为间隙过大导致锁紧后出现旷量，门板闭合后不会出现晃动异响。安装尺寸方面，锁体底座的安装孔距做了通用化设计，和市面上多数同类型闩锁的安装孔位兼容，替换旧件时不需要重新在门板上打孔，直接替换就能使用，降低了设备维护的改造成本。挂钩的挂合行程做了冗余设计，即便门板和门框之间的密封胶条出现3mm以内的压缩量变化，也能保证挂钩可靠挂合，不会因为胶条老化压缩量变化导致锁扣松脱。操作手柄的长度经过力学优化，扳动到锁紧死点位置时，手柄会自动贴合到锁体侧面，不会突出门板表面太多，避免人员通行时勾挂衣物或者磕碰受伤。锁紧死点的位置设计在手柄扳动行程的末端，过死点后会产生自锁效应，即便设备运行过程中产生持续震动，锁扣也不会自行松脱，不需要额外加装防松部件。从建模细节来看，所有的折弯部位都做了合理的圆角处理，没有尖锐的棱角，避免安装和操作时划伤操作人员，也符合机械设备安全设计的相关要求。材质适配方面，这个结构既可以用冷轧钢板冲压成型做喷塑处理，用在普通室内设备上，也可以换成304不锈钢板材加工，用在户外或者有腐蚀环境的设备上，结构本身不需要做太大改动，只需要调整板材厚度就能适配不同的锁紧力需求。做三维建模的时候，

　　所有零件的装配约束都按照实际装配关系设置，活动部件可以模拟真实的扳动、解锁动作，设计师在做整机装配的时候，可以直接把这个模型调入装配体，模拟开关门的动作，检查操作空间是否足够，有没有和周边的其他部件出现干涉，不需要再重新建模，能节省不少结构设计的时间。很多工程师在选型这类锁扣的时候容易忽略一个细节，就是锁紧后的预紧力，这款结构在过死点锁紧的过程中，会通过连杆拉动挂钩产生一定的预紧拉力，能让门板和门框之间的密封胶条充分压缩，起到很好的防尘防水效果，如果是用在有防护等级要求的设备舱门上，这个预紧力的参数是选型时必须要校核的，预紧力太小会导致密封不严，预紧力太大又会导致扳动操作费力，长期使用还会让门板出现变形。
