带盲文标识的圆柱式密码组合锁结构

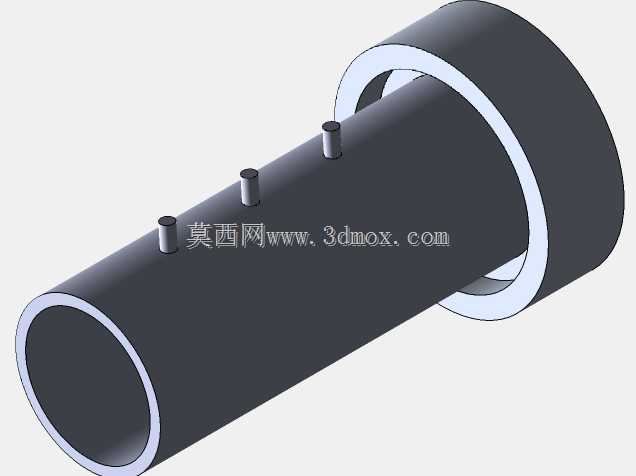

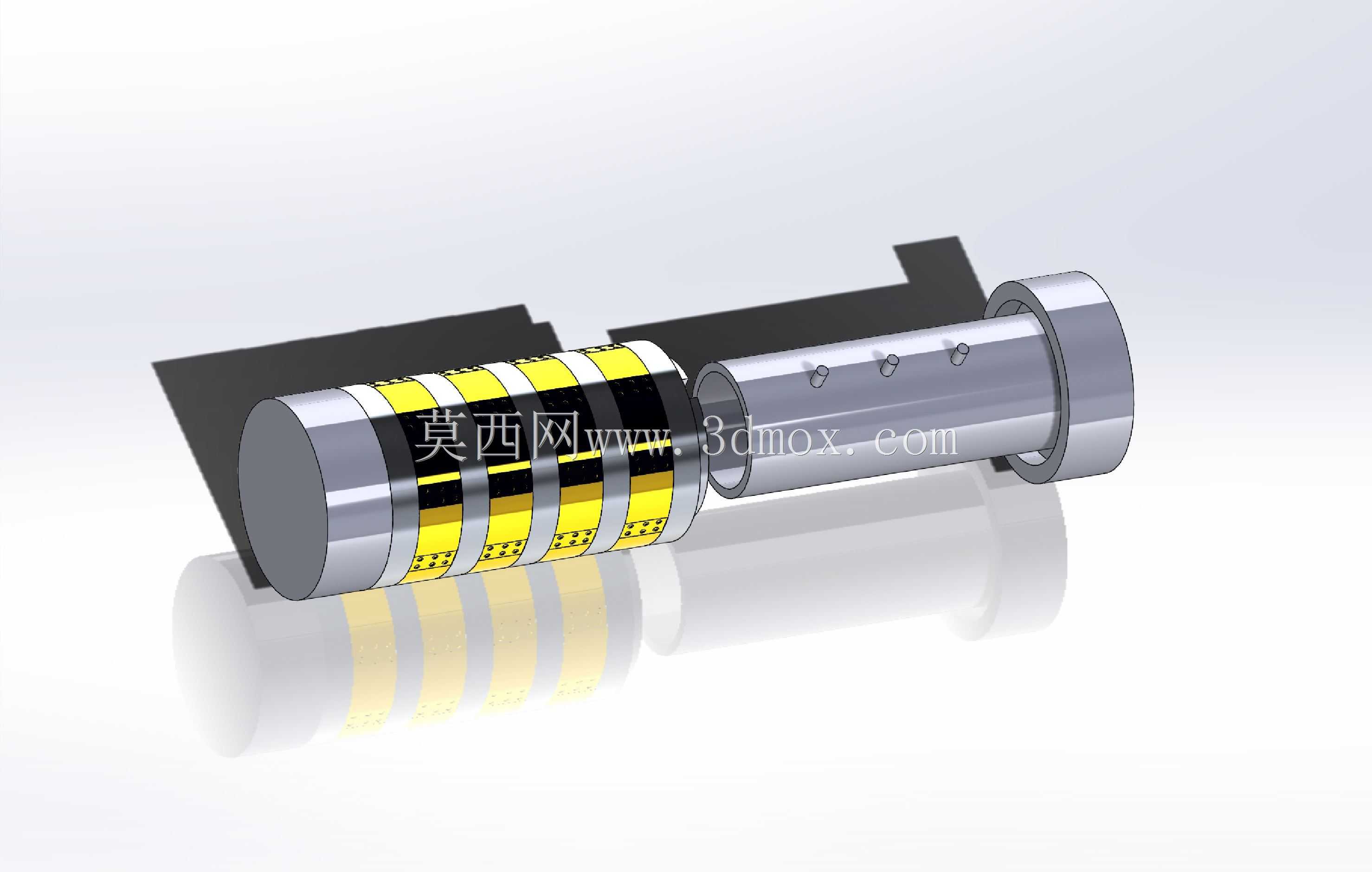

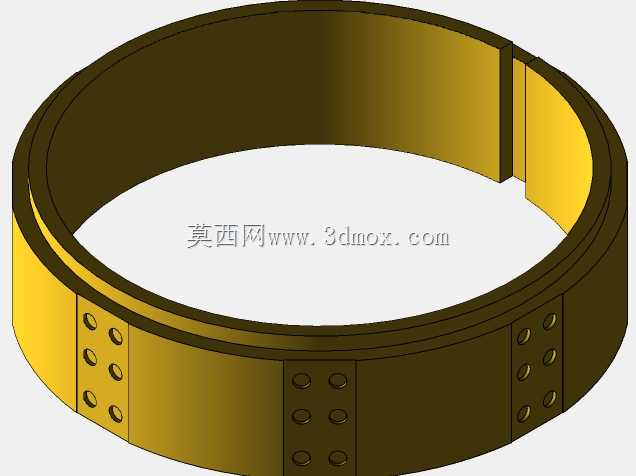

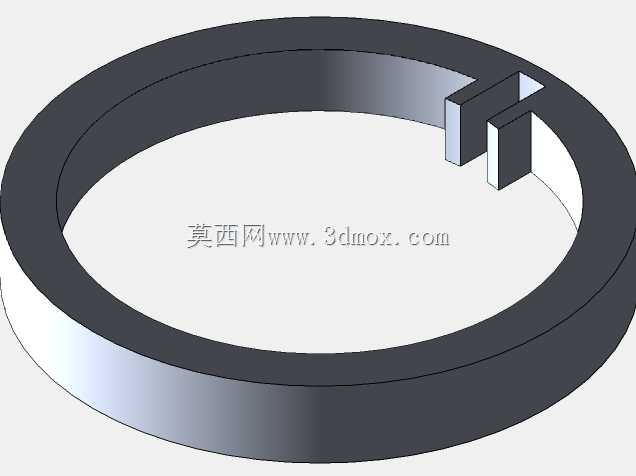

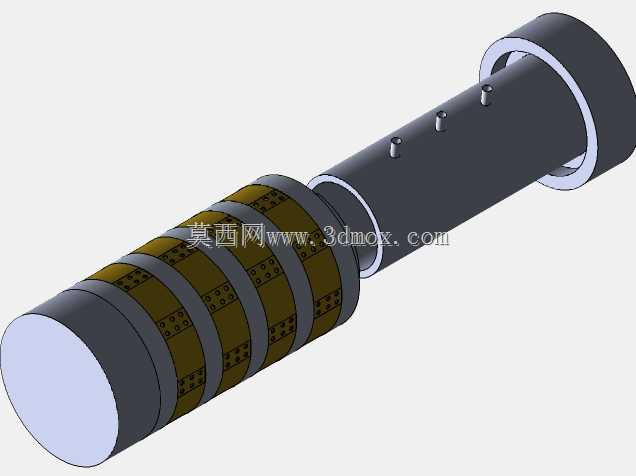

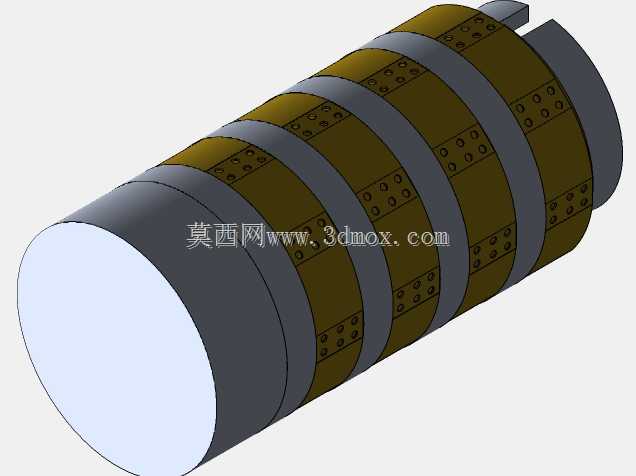

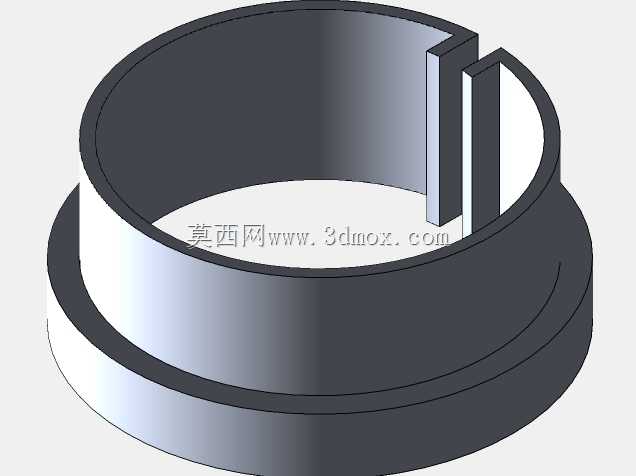

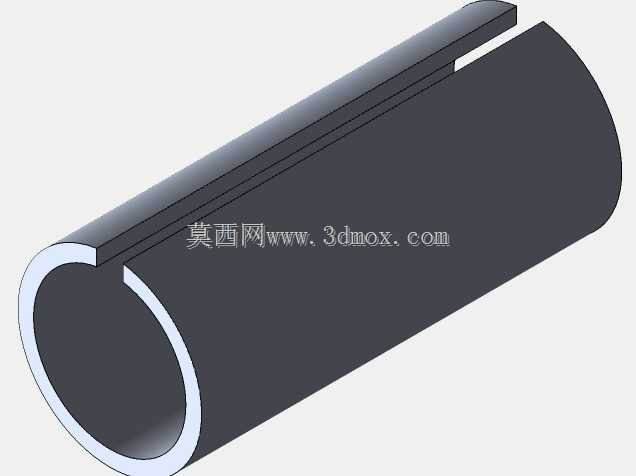

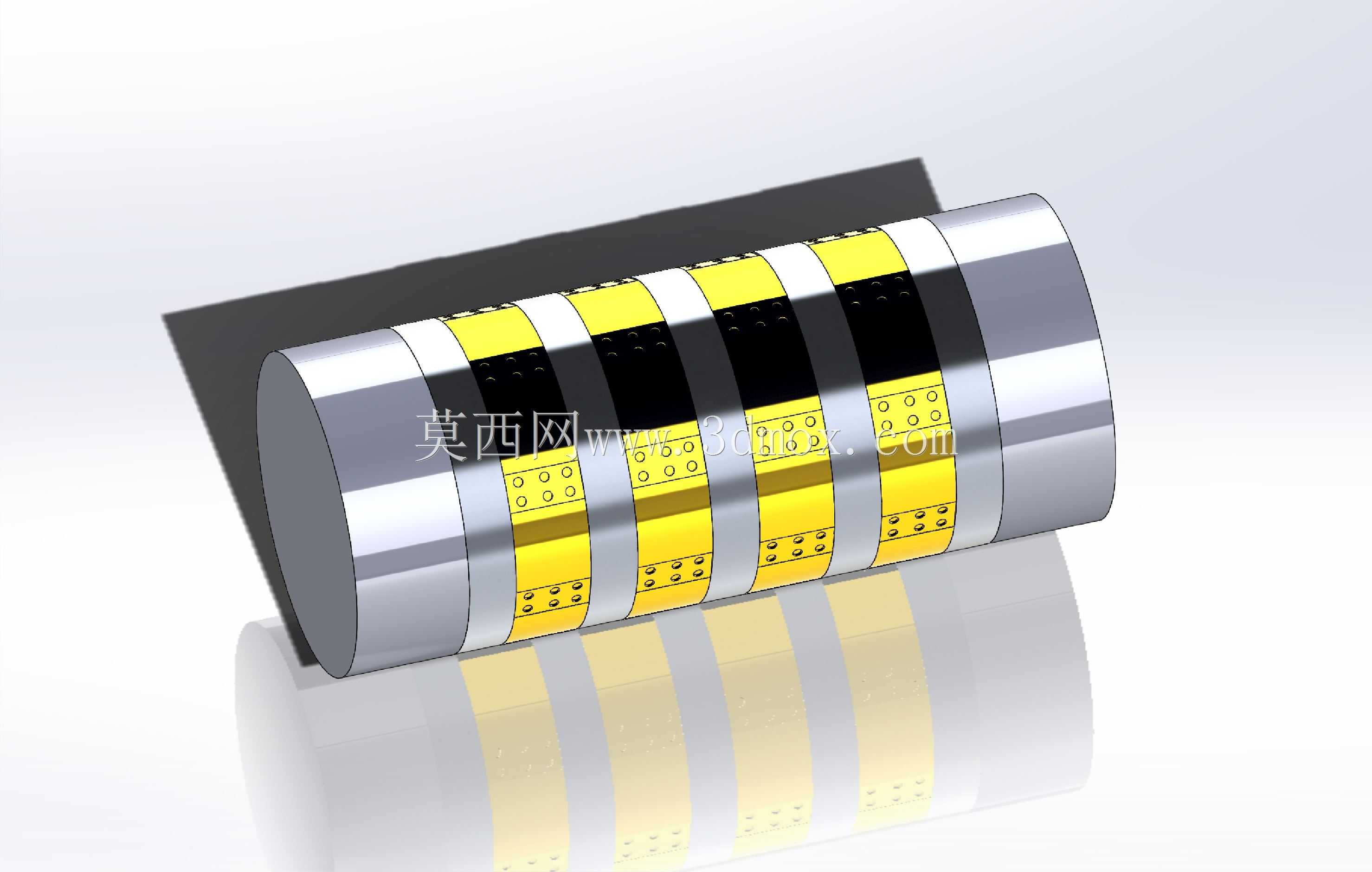

　　这款圆柱式密码组合锁的结构设计，最初是面向视障人群使用场景做的适配优化，在公共储物、随身箱包、特殊设备权限管控场景下都能适配，区别于常规平面拨盘密码锁，圆柱形态的结构可以让使用者无需刻意对齐视线，仅凭手指触感就能完成密码操作，哪怕是光线昏暗的环境、或是视线被遮挡的作业场景，也能顺畅完成解锁操作。从结构逻辑来看，整体采用同轴多轮套叠的布局，外层的密码轮沿着锁芯轴向依次排布，每个轮圈上的密码字符旁都对应加工了盲文触点，触点的凸起高度、间距都严格参照触觉识别的通用尺寸做了设定，避免手指滑动时出现误判，每个密码轮独立转动，相邻轮圈之间预留了0.15mm的转动间隙，既不会因为间隙过大出现晃动错位，也不会因为间隙过小导致转动卡滞，轮圈表面做了防滑纹理处理，戴薄型劳保手套操作时也能获得足够的摩擦力，不会出现打滑空转的情况。锁体的两端采用金属端盖做限位，端盖和中心锁芯采用过盈配合加定位销的固定方式，能承受一定的径向冲击力，避免外力撬动时密码轮错位导致锁体失效，内部的锁止卡簧对应每个密码轮的卡槽位置，只有当所有密码轮的卡槽对齐到解锁位置时，卡簧才能落入卡槽完成解锁动作，这个结构的容错间隙控制在0.2mm以内，只要有一个密码轮没有对齐到正确位置，卡簧就会被轮圈内壁顶住，无法完成轴向移动，从结构上避免了试探性解锁的可能。在安装边界上，这款锁的整体圆柱外径可以根据不同的安装场景做适配调整，小尺寸版本可以适配箱包拉链锁位、小型储物柜门的安装孔位，

　　大尺寸版本可以适配工业设备舱门、特殊管控工具箱的锁具安装位，锁体的轴向长度根据密码轮的数量调整，常规四位密码的版本轴向长度控制在65mm以内，安装时只需要在安装面板上开出对应直径的通孔，从外侧装入锁体后在背面用锁紧螺母固定即可，不需要额外加工复杂的异形安装槽，适配现有多数圆柱锁的安装尺寸，替换原有锁具时不需要对安装基体做二次加工。设计过程中特意调整了盲文触点的位置，将触点设置在每个密码字符的正下方，手指顺着轮圈轴向滑动时，就能依次触碰到每个轮位的盲文标识，不需要反复转动轮圈寻找标识位置，密码轮的转动阻尼做了分段调校，每转动一个密码档位会有清晰的触感反馈，转动到正确档位时会有轻微的卡位顿挫，让使用者仅凭触感就能判断是否转动到位，

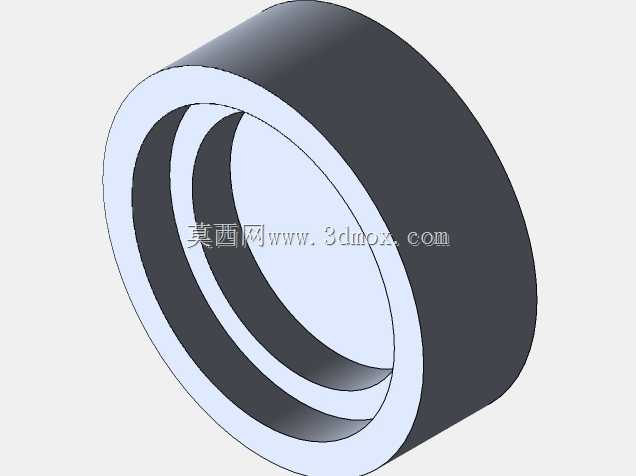

　　不需要视觉确认档位。锁体内部的复位弹簧采用不锈钢材质，长期使用不会出现弹力衰减，哪怕是在潮湿、多粉尘的户外场景使用，也不会因为锈蚀导致弹簧卡滞，密码轮的材质采用耐磨工程塑料和金属嵌件结合的方式，经常被手指触碰的外层轮圈用耐磨工程塑料，冬天触摸不会有过度的冰凉感，和内部卡簧接触的位置嵌入金属衬套，避免长期转动磨损导致档位间隙变大，出现密码错位的问题。和常规的密码锁相比，这款带盲文标识的结构不需要额外增加电子元件，纯机械结构的可靠性更高，不需要供电也能正常使用，不会出现电子锁断电、电路故障导致无法解锁的问题，在消防应急储物、户外公共设施、无障碍公共空间的储物设备上使用时，能同时满足视障人群和普通人群的使用需求，不需要单独设置两类锁具，

　　降低了设备的配套成本。在结构建模过程中，所有密码轮的卡槽位置都做了参数化关联，调整密码位数时只需要修改阵列参数就能快速生成对应长度的锁体模型，每个盲文触点的尺寸、凸起高度都做了标准化设定，不管后续调整锁体直径还是密码轮数量，盲文标识的识别尺寸都不会发生变化，不会因为尺寸缩放导致触点过小无法识别，或是触点过大影响密码轮的转动空间。锁体的表面处理上，金属端盖部分做了哑光喷砂处理，避免强光下反光晃眼，密码轮的黄色标识区和黑色字符区做了高对比度配色，视力正常的使用者也能快速识别密码位置，兼顾了不同使用人群的操作习惯，轮圈上的字符采用凹印填色的工艺，长期摩擦也不会出现字符磨损脱落的问题，比表面印刷的字符耐用性提升数倍。
