阿纳金天行者光剑高精度影视道具三维结构

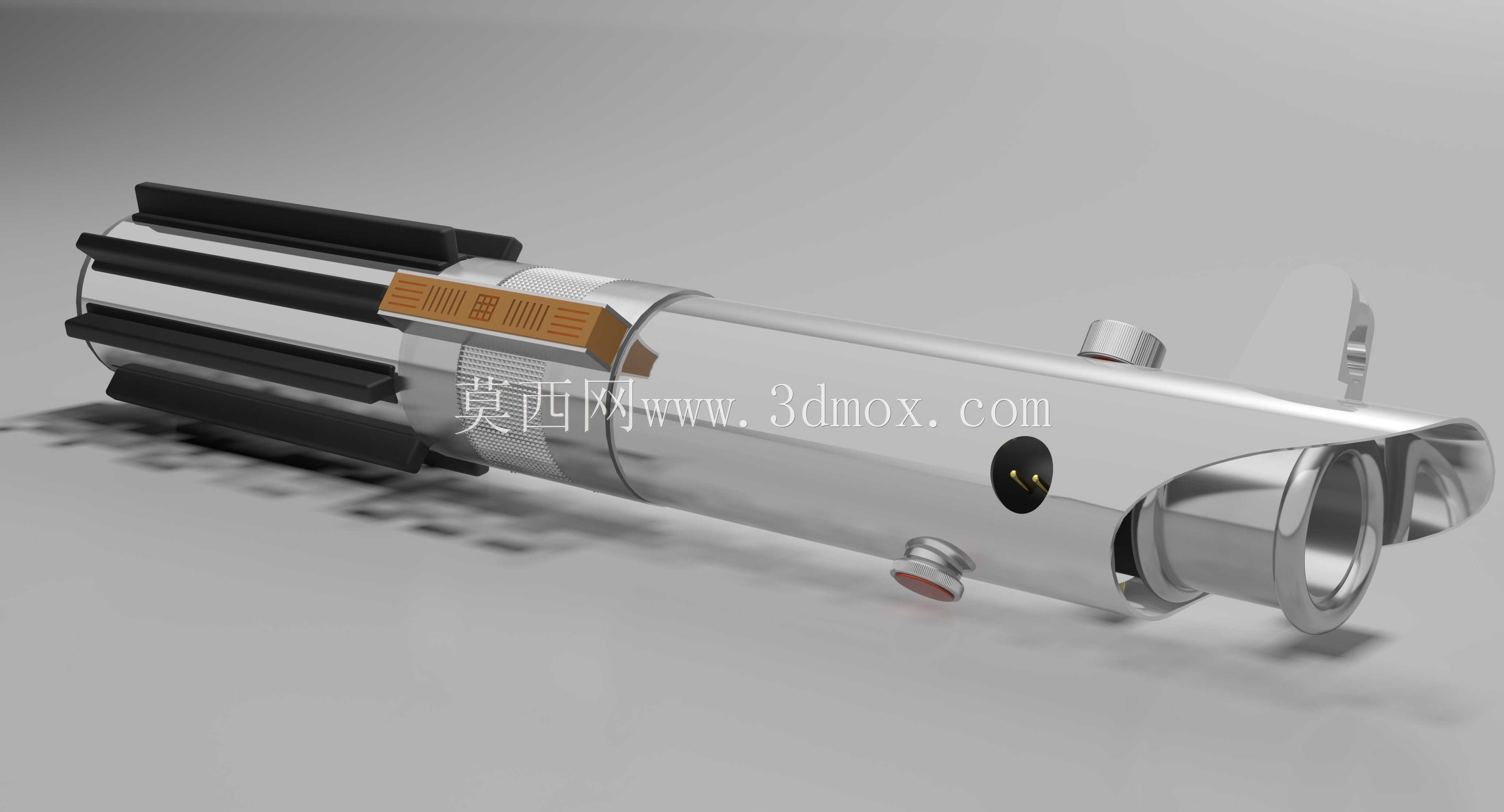

　　该光剑手柄结构的三维建模，核心面向影视道具复刻、主题展陈装置制作、科幻IP周边衍生品开发等场景落地，在实际应用中可直接作为CNC机加工、3D打印制作实体道具的结构参照，也可用于影视特效制作中的资产绑定、互动体验设备的交互载体开发。从结构设计逻辑来看，整体采用分段式装配思路，将手柄拆分为握持段、功能调节段、刃口安装段三个核心模块，各模块之间通过精密止口配合定位，既满足实体制作时的加工工艺性，也还原了原作道具的拆装逻辑，避免一体化建模带来的加工难度过高、细节表现不足的问题。握持段采用滚花金属表面设计，实际制作时可通过铝合金阳极氧化工艺实现银黑撞色的金属质感，表面的防滑纹理深度控制在0.3mm，既保证手持握持时的摩擦力，

　　也不会因纹理过深硌手影响握持体验，该段的外径控制在32mm，长度112mm，完全贴合成年男性手掌的握持尺寸边界，安装时无需额外加装防滑套即可满足长时间手持使用的需求。功能调节段集成了原作中的激活开关、功率调节滑块、状态指示灯三个交互部件，建模时对每个部件的活动行程都做了限位结构设计：激活开关采用按压式回弹结构，按压行程2mm，内部预留了轻触开关的安装空间，可直接适配市面上常用的6*6mm轻触按键；功率调节滑块采用燕尾槽导向结构，滑动行程15mm，侧面预留了阻尼弹片的安装槽，可实现滑动时的段落感反馈；状态指示灯位置预留了直径3mm的导光孔，可直接嵌入3mm直径的LED灯珠，孔位深度8mm，刚好容纳灯珠与限流电阻的安装空间，

　　无需额外修改结构即可实现发光效果。刃口安装段位于手柄前端，采用内锥面定位结构，内孔直径25mm，锥度1:10，可直接适配市面上通用的PC材质光剑刃管，安装时通过侧面的紧定螺钉孔锁紧，螺钉孔采用M3内六角规格，孔位深度贯穿管壁，锁紧后可保证剑刃与手柄的同轴度误差控制在0.1mm以内，挥舞时不会出现剑刃晃动的问题。从外形尺寸边界来看，整个手柄装配完成后的总长度为280mm，最大外径38mm，不含内部电子元件时的整体重量控制在420g左右，完全满足手持道具的重量要求，长时间挥舞不会出现手臂酸胀的问题。建模过程中对所有外露的棱角都做了R0.2-R0.5mm的圆角处理，既符合金属机加工零件的工艺要求，也避免了实体道具使用时的锐边划伤风险，

　　所有配合面的公差都按照IT7级精度预留，加工后可直接装配无需二次修配。针对不同的制作场景，该结构还预留了模块化修改空间：若用于纯展示类静态道具，可直接删除内部的电子元件安装位，将各段做一体化合并，降低加工成本；若用于可发光可发声的功能版道具，可直接在手柄内部预留直径22mm的电池仓空间，容纳18650锂电池与音效电路板，无需对外部结构做任何修改即可实现功能升级。在展陈场景应用中，该结构可直接适配通用的亚克力展示支架，手柄底部预留了直径6mm的定位孔，可直接固定在支架的定位销上，摆放时的倾斜角度可通过支架调节，满足不同展陈空间的视觉展示需求。
