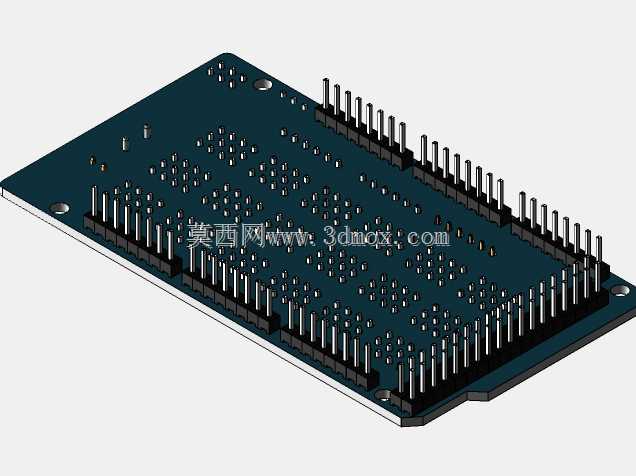

ArduinoMega适配多接口传感器扩展屏蔽板

　　在嵌入式原型开发、教学实验装置搭建、小型智能检测设备试制的场景中，这类适配Arduino Mega主控的传感器屏蔽扩展板，是解决多传感器并行接线杂乱、信号干扰、接口不足问题的核心载板部件。日常做环境监测节点原型时，往往需要同时接入温湿度、气体浓度、光照强度、红外测距等多类传感器，若直接在主控板上飞线接线，不仅引脚占用混乱，不同传感器的信号走线平行排布还容易产生串扰，导致采集数据跳变失准，这款屏蔽板的设计初衷就是针对性解决这类工程实操中的痛点。

　　从功能特性来看，板载排布的多组排针接口完全匹配Arduino Mega主控的引脚定义，安装时直接叠插在主控板上方即可，不需要额外飞线转接，每路传感器接口都对应了主控的IO口、电源与接地引脚，同时板上做了电源回路的分区铺地设计，数字信号与模拟信号的走线区域做了物理分隔，减少模拟采集通道受到数字信号高频切换的电磁干扰，保证弱信号传感器的采集精度。板体边缘预留的固定孔位，匹配常用的开源硬件安装孔距，既可以直接和主控板锁合固定，也能配合铜柱安装到定制的设备外壳内部，不会因为设备搬运、接线拉扯导致板体移位接触不良。

　　设计思路上，这款屏蔽板没有做多余的冗余电路，整体轮廓完全贴合Arduino Mega主控的外形尺寸，叠插后不会超出主控板的边界，不会额外占用安装空间，对于需要把整套主控系统塞进紧凑外壳的项目来说，不需要额外预留扩展的空间余量。排针的选型采用了标准2.54mm间距的直插排针，兼容市面上绝大多数通用传感器模块的接口规格，不需要定制特殊转接线，工程师在选型传感器时不需要额外考虑接口匹配问题，常规的模块化传感器都可以直接插接使用。板上的走线宽度按照不同回路的载流需求做了区分，电源走线加宽处理，保证多路传感器同时工作时的供电稳定性，不会因为线径过窄产生压降导致传感器工作异常。

　　实际安装使用时，需要注意排针的对位精度，插装前确认每一排针都和主控板的排母对齐，避免斜插导致引脚弯折短路，固定孔位可以选用M3规格的铜柱做支撑，叠层之间留出2-3mm的间隙，保证空气流通散热，避免长时间工作时主控板与扩展板的热量堆积。对于需要接入大电流消耗的传感器场景，可以通过板上预留的外接供电焊盘单独给传感器回路供电，避免大电流从主控板引脚取电导致主控芯片供电不稳。在工业现场做简易数据采集节点时，这款屏蔽板可以配合金属外壳做接地处理，板上的铺地层与外壳连通后，能够进一步屏蔽外界的工业电磁干扰，让传感器采集的数据稳定性提升明显，相比手工焊接的洞洞板扩展电路，这款标准化设计的屏蔽板一致性更好，批量做小批量试制设备时，不需要每台都单独调试接线，装配效率能提升数倍，也能减少手工接线带来的虚焊、接错线等工艺问题。

　　在教学实验场景中，这类屏蔽板能够让学生快速搭建多传感器实验电路，不需要花费大量时间在接线核对上，把更多精力放在传感器数据读取、控制逻辑编写上，降低嵌入式学习的入门门槛。做小型智能设备原型验证时，工程师可以快速更换不同类型的传感器，快速验证不同的检测方案，不需要重新制作电路板，缩短原型迭代的周期。板体的基材采用常规FR-4环氧板，厚度1.6mm，足够支撑多排排针的插拔受力，不会因为多次插拔传感器导致板体变形、焊盘脱落，排针焊盘做了加大处理，提升焊接点的机械强度，应对频繁的接线更换操作也能保持可靠的电气连接。
