剪式车载机械螺旋顶升支撑结构

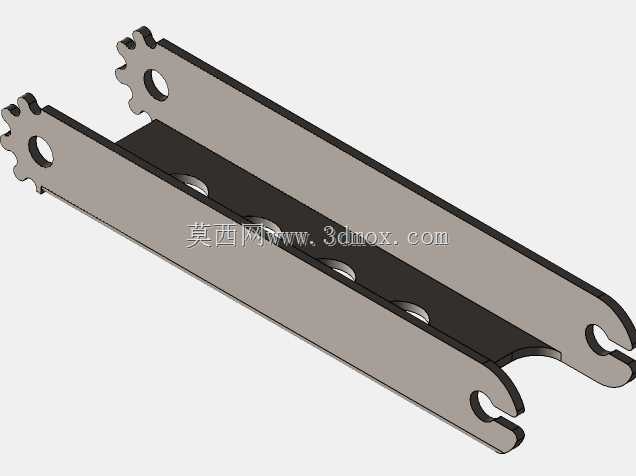

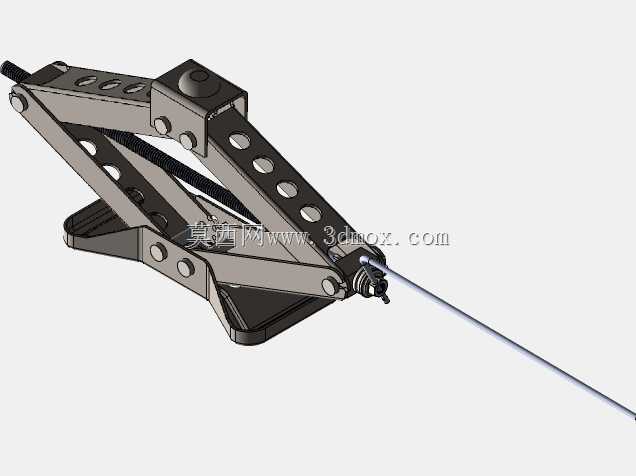

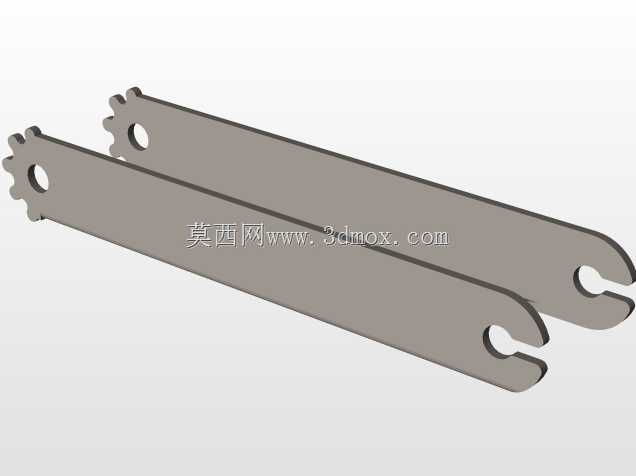

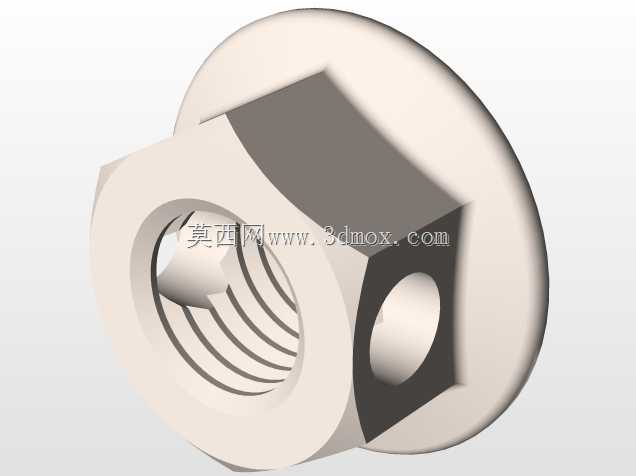

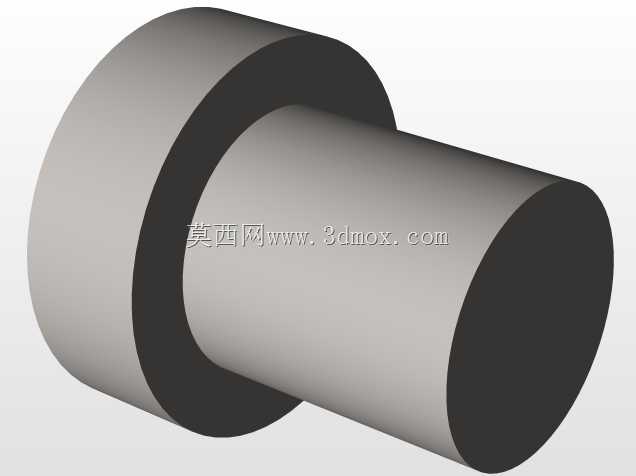

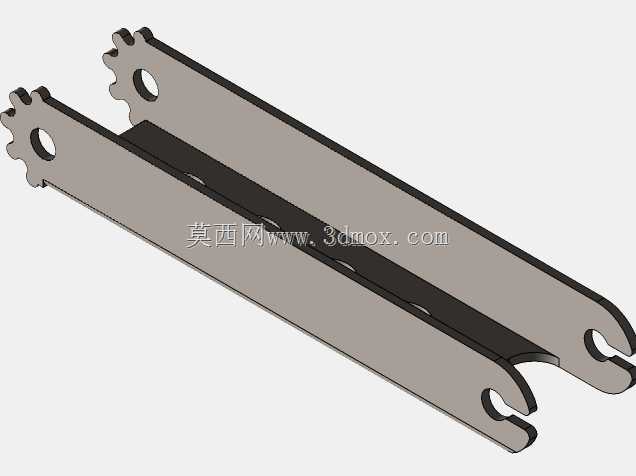

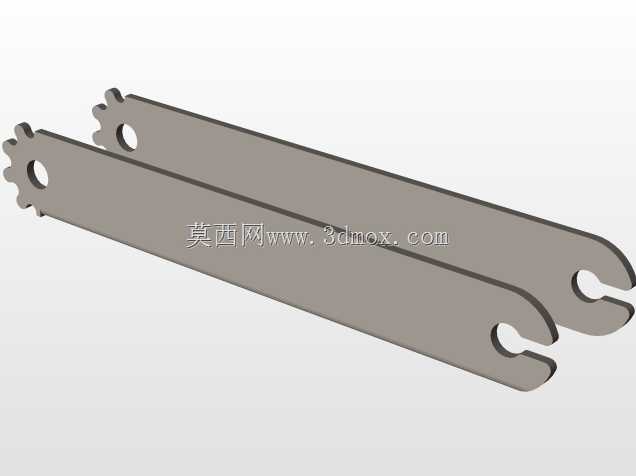

　　日常乘用车维保场景中，更换备胎、底盘检查作业里最常接触的便携顶升设备就是这类剪式螺旋千斤顶，它完全依靠人力驱动，不需要额外的液压油源、气动管路配套，整备质量轻，收纳后可以直接放入车辆后备箱的工具槽内，不会占用过多储物空间，是家用轿车、小型SUV出厂时标配的随车应急维保工具。从结构设计逻辑来看，这套顶升结构采用多组交叉铰接的剪臂作为力的传导与承载框架，铰接点全部采用销轴连接，剪臂本体上开设的多组圆形减重孔，是在完成有限元受力校核、确保各截面抗弯抗剪强度满足额定载荷要求的前提下设计的，既可以降低整体自重，也能在长期存放时减少积尘积水带来的锈蚀风险。核心的动力传导部件为中部的梯形丝杠副，梯形螺纹本身具备自锁特性，当顶升作业到达目标高度后，

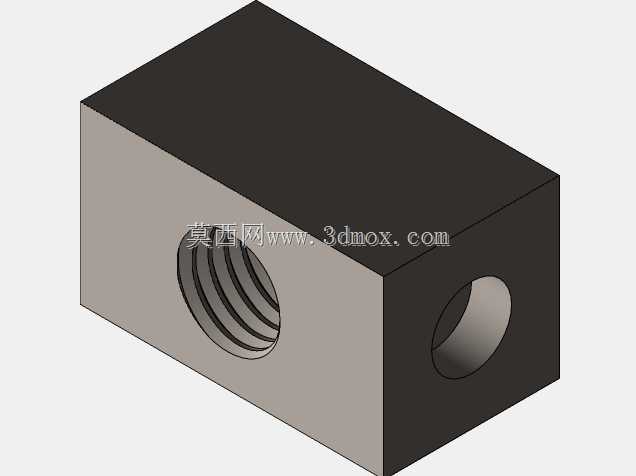

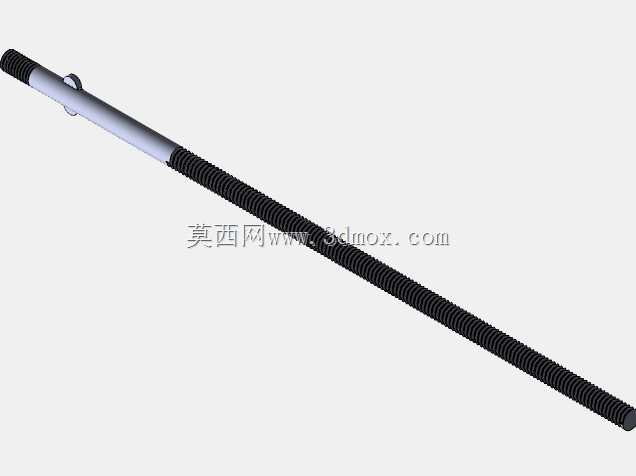

　　即使撤去施加在驱动端的外力，丝杠也不会因为承载的竖向载荷反向转动，能避免作业过程中支撑结构突然回落的安全隐患，这也是车载应急顶升设备必须满足的核心安全要求。驱动端的结构设计适配随车配套的摇把，也可以配合套筒扳手使用，作业时只需要持续转动驱动杆，就能带动两侧剪臂的铰接点沿丝杠轴向相对移动，从而推动顶部支撑面平稳上升，反向转动驱动杆即可实现平稳回落，整个升降过程的速度完全由操作人员的转动速率控制，不会出现液压千斤顶常见的回落速度过快、顶升行程失控的问题。从安装边界与尺寸适配角度来看，该结构处于最低收纳高度时，整体竖向尺寸很小，可以轻松伸入大部分家用轿车底盘侧方的顶升支撑位下方，不需要额外垫高基础；

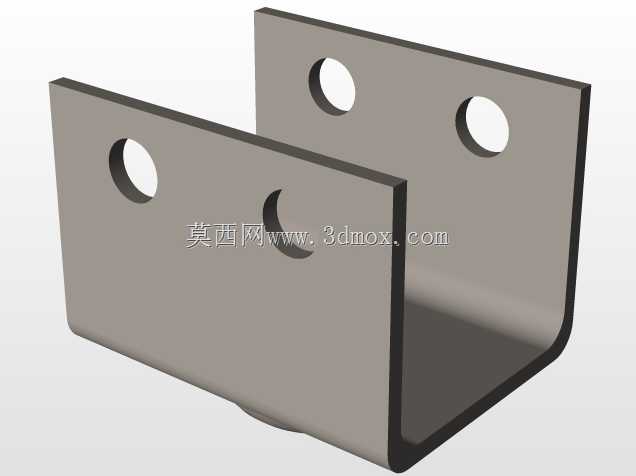

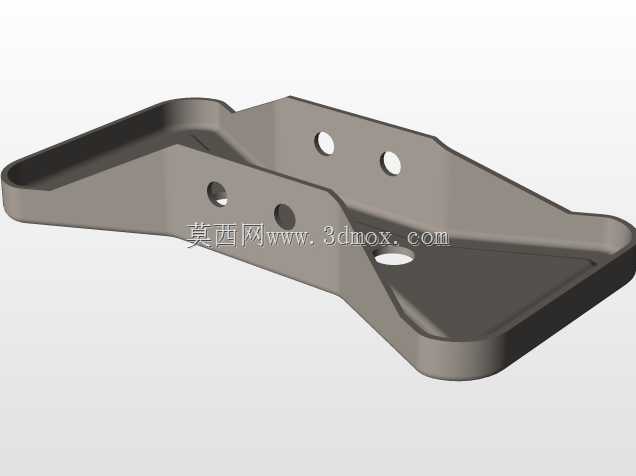

　　最大顶升行程覆盖了家用轿车更换备胎时需要的轮胎离地高度，顶部的支撑块做了圆弧过渡与防滑结构设计，能够与车辆底盘预设的顶升加强筋位置精准贴合，避免顶升过程中出现支撑滑移、刮蹭底盘钣金的问题。底部的支撑底座采用加宽的平板结构，在平整的沥青、水泥路面上作业时可以有效分散竖向载荷，降低单位面积的地面压力，防止因为地面偏软导致支撑结构下陷倾斜。从受力传递路径来看，顶部承载的竖向载荷会通过上层剪臂分解为沿剪臂方向的分力，再通过铰接销轴传递到下层剪臂与中部丝杠，最终全部传导到底部底座与地面接触面上，每一组铰接孔的位置精度、剪臂板材的厚度选择、丝杠的公称直径选型，都是围绕额定承载工况下的安全系数做匹配设计的，不会出现冗余设计带来的自重过大问题，

　　也不会因为强度不足导致作业时结构变形。这类剪式螺旋顶升结构除了车载应急维保场景外，也可以在小型机械装配、设备调平作业中作为临时支撑部件使用，因为其没有液压元件的密封老化问题，长期存放也不会出现漏油失效的情况，维护成本极低，只需要定期在铰接销轴、丝杠螺纹位置涂抹少量润滑脂，就可以保证长期使用过程中转动顺畅、无卡滞。在三维建模过程中，需要重点关注各铰接点的运动间隙配合，既要保证剪臂转动时无干涉卡滞，也要避免间隙过大导致顶升过程中结构出现横向晃动；丝杠与螺母的配合需要预留合理的传动间隙，模拟实际梯形螺纹的传动特性，顶部支撑块与底部底座的平行度需要在整个升降行程内保持在合理范围内，确保承载时受力均匀。
