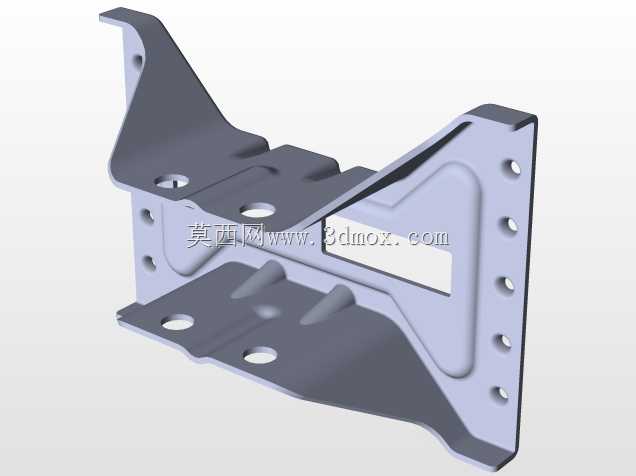

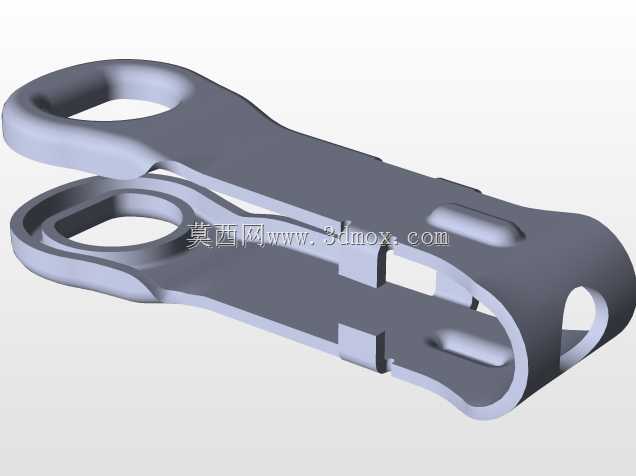

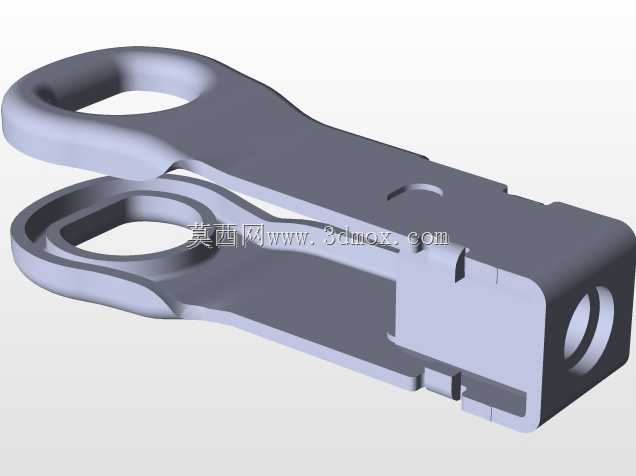

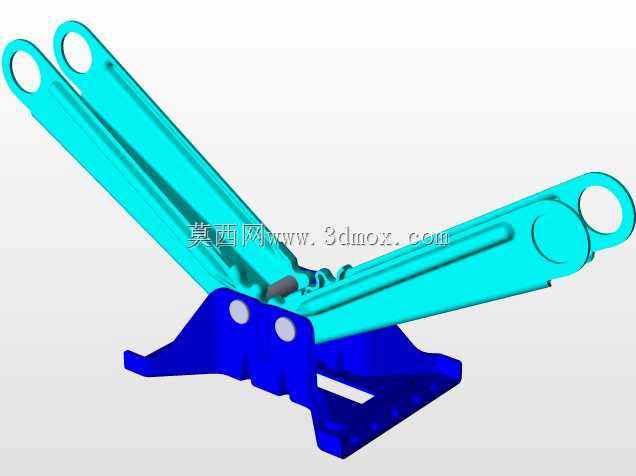

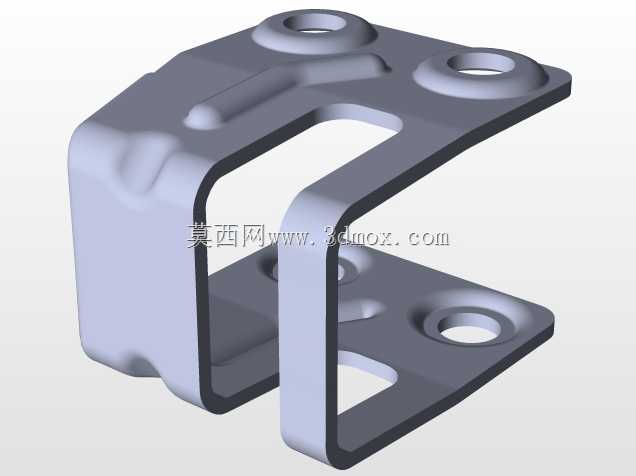

日常车辆维保作业里,这类剪式支撑结构是换胎、底盘检修场景下最常见的便携顶升工具,和液压类顶升设备比,它折叠后占用的储物空间极小,普通家用车的后备箱备胎槽就能完整收纳,不会挤占过多行李存放空间,这也是乘用车辆出厂时标配这类支撑工具的核心原因。从结构受力逻辑来看,整个构件采用对称剪臂布局,两组平行的长条形臂杆通过中部铰接销轴形成可开合的菱形受力框架,底部支撑座做了加宽外翻的折边设计,接触地面时能分散承压载荷,避免软质地面上出现支撑下陷的问题,顶部的承托弧面则对应车辆底盘的指定顶升点位,防止顶升过程中出现滑脱移位。设计阶段首先要核算臂杆的截面抗弯模量,这类臂杆采用冲压成型的槽型截面,在不额外增加整体重量的前提下,

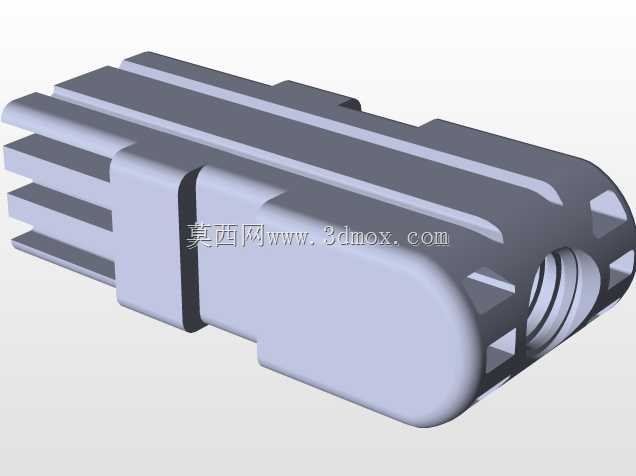

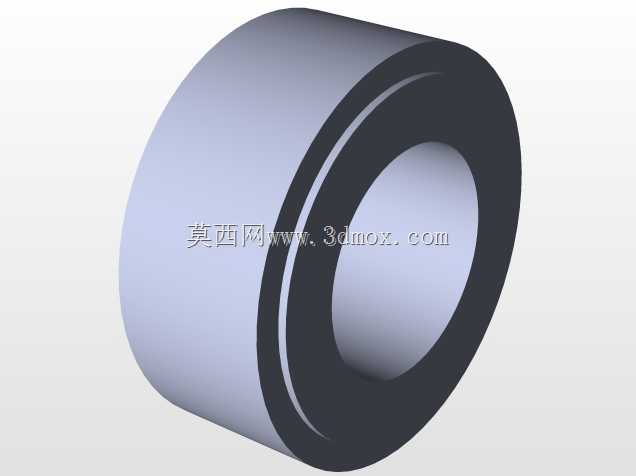

能大幅提升臂杆受弯时的结构强度,避免顶升额定载荷时出现臂杆弯折变形。铰接点位的销轴配合间隙需要控制在合理范围,间隙过大会导致顶升过程中结构晃量过大,存在支撑失稳的风险,间隙过小则会让剪臂开合阻力过大,手动操作时拧动螺杆的力臂负载过高,普通使用者很难顺畅完成顶升动作。驱动部分采用梯形螺纹传动副,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动过程中具备更好的自锁性能,当顶升到达指定高度后,即使不额外施加锁止力,螺纹副也能依靠自身摩擦特性保持位置,不会出现负载下自行回落的安全隐患。安装边界上,完全折叠状态下整体厚度不超过60mm,长度控制在350mm以内,能适配绝大多数乘用车辆的备胎仓储物尺寸;完全展开至最大顶升高度时,

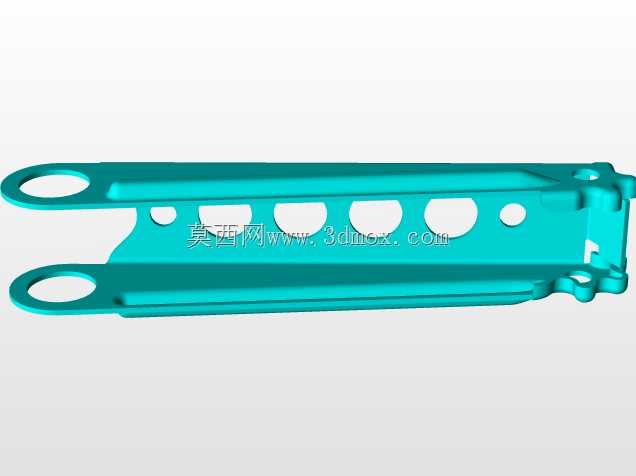

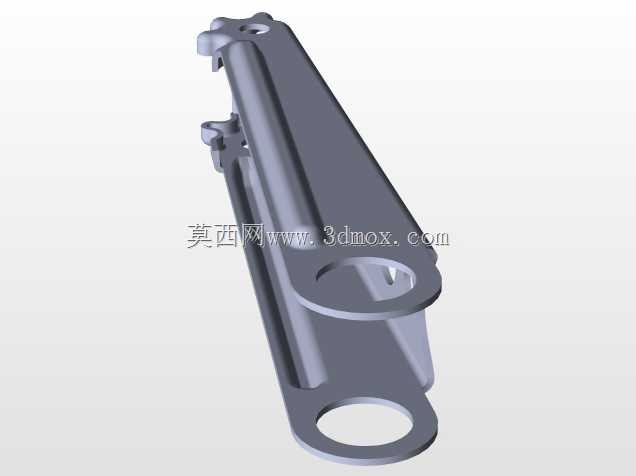

上下支撑面的垂直距离可达400mm以上,足够将车辆底盘抬升至轮胎完全脱离地面的作业高度,满足常规换胎、刹车片更换等维保作业的空间需求。底部支撑座的底面设计有防滑齿结构,在沥青、水泥等硬质铺装路面上使用时,能增大接触摩擦力,减少支撑移位的可能性;臂杆上的长条形加强筋是冲压阶段直接成型的,不需要额外焊接加强件,既控制了整体制造成本,也避免了焊接应力带来的结构变形问题。实际使用场景中,这类结构不需要额外的动力源,只需要配套的摇杆转动中部的传动螺杆,就能带动两组剪臂逐步收拢,实现顶部承托面的平稳上升,下降过程也可以通过控制螺杆的转动速度实现缓慢回落,不会出现突然下坠的冲击。结构设计时还需要考虑极限偏载工况,
也就是当顶部承托面的受力点偏离中心位置10mm左右时,臂杆的受力分布依然能保持在材料许用应力范围内,不会出现单侧臂杆过载变形的问题。铰接位置的销轴端部做了防脱铆接处理,长期使用过程中不会因为震动、受力出现销轴脱出的情况,整体结构没有易损的密封件、管路部件,相比液压类顶升工具,后期几乎不需要额外的维护保养,哪怕长期放置在后备箱内经历高低温环境变化,也不会出现漏油、失压之类的故障,可靠性更适合随车应急使用。
