FRC赛事4917队轮式移动机器人底盘结构

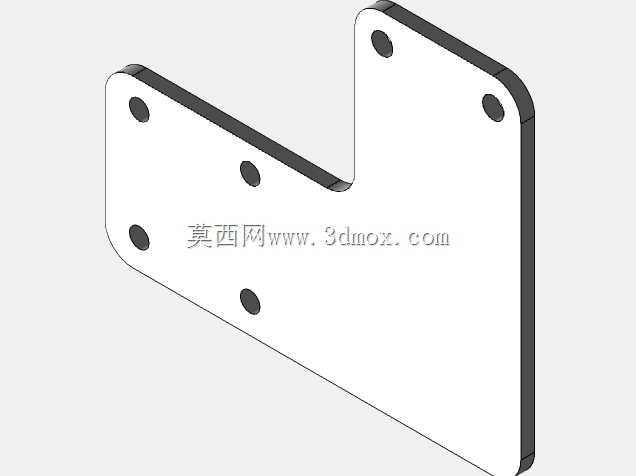

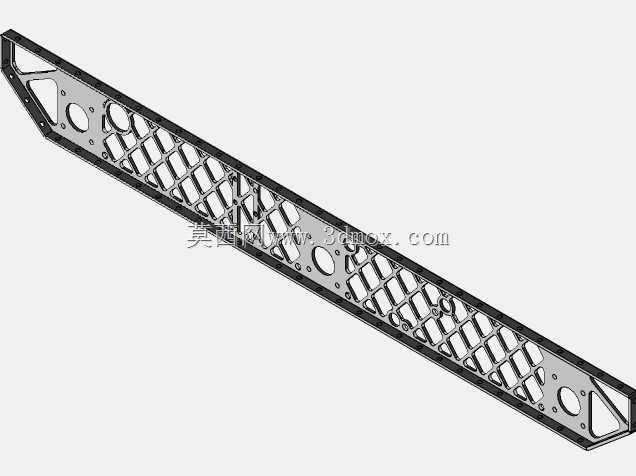

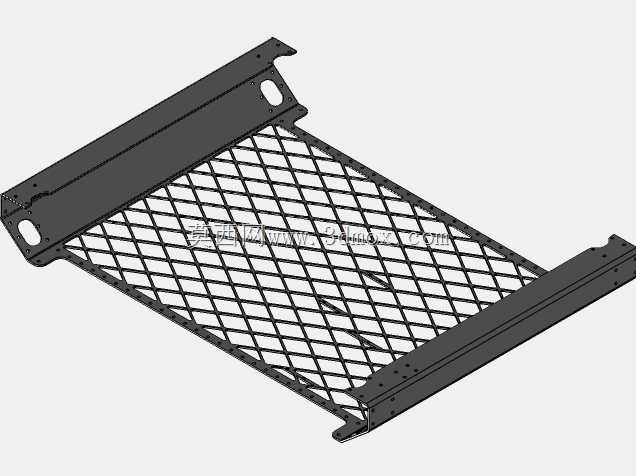

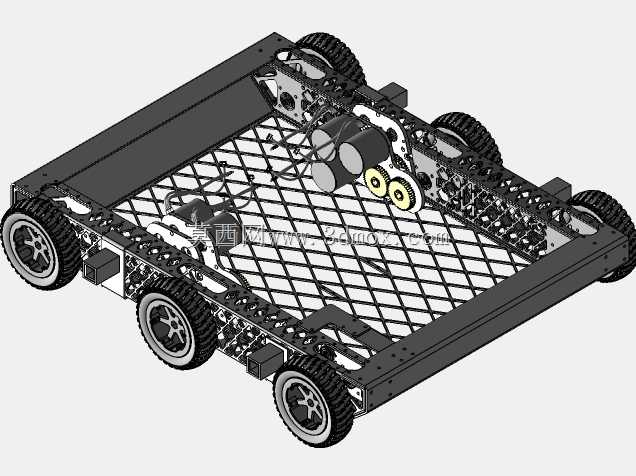

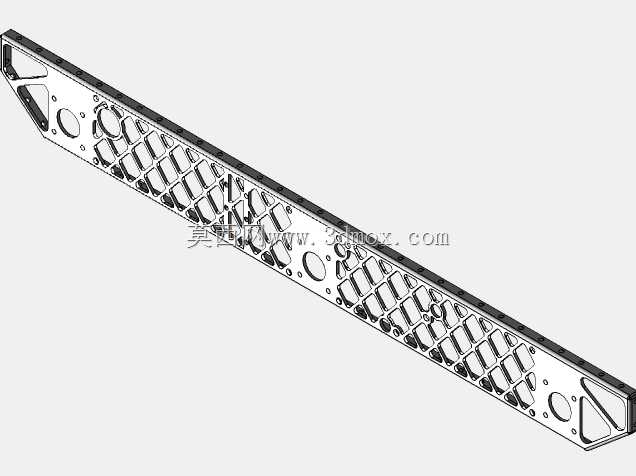

　　该轮式移动底盘为竞技类移动机器人的核心承载基体，主要应用于青少年机器人竞技赛事场景，作为上层功能机构的安装载体与行走执行单元，承担整机承载、动力传输、场地移动的核心功能。从结构设计来看，底盘采用六轮布局，两侧各布置三个橡胶包覆轮，轮组通过侧置安装板与主框架连接，这种布局能够在保证接地面积的同时，提升整机在复杂场地表面的通过性，避免单侧轮组悬空导致的动力流失。主框架采用镂空网格板作为承载基面，网格结构在保证整体结构刚度的前提下，大幅降低了底盘自身重量，为上层功能组件预留了充足的重量配额，同时网格的镂空设计也方便上层机构的安装固定，可根据不同赛事任务需求灵活加装机械臂、拾取机构、投射装置等功能模块。动力传输部分采用双电机对称布置方案，

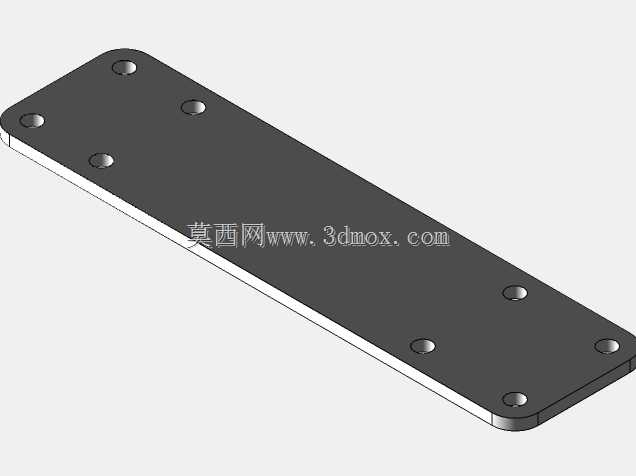

　　电机输出端通过齿轮组将动力传递至轮轴，齿轮传动结构具备传动效率高、传动比稳定的特点，能够保证两侧轮组动力输出的一致性，减少行走过程中的跑偏问题，齿轮外侧设置有防护结构，避免赛事过程中场地杂物进入传动啮合区域造成卡滞。底盘的安装边界设计充分考虑了赛事规则的尺寸限制，整体外轮廓方正，框架边缘预留了标准化的安装孔位，侧置的安装板不仅用于固定轮组，同时也可作为侧方防护、传感器安装的基准面，框架前后端预留了缓冲件安装位置，能够在碰撞过程中吸收冲击能量，保护内部传动与电控组件。从实际使用角度出发，该底盘的轮组悬挂采用刚性连接配合橡胶轮胎缓冲的方案，在平整的赛事场地内能够保证足够的支撑刚度，避免急加速、急转向过程中底盘侧倾过大，

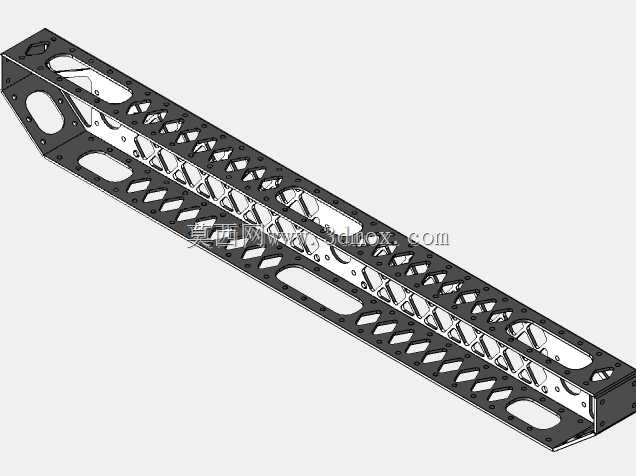

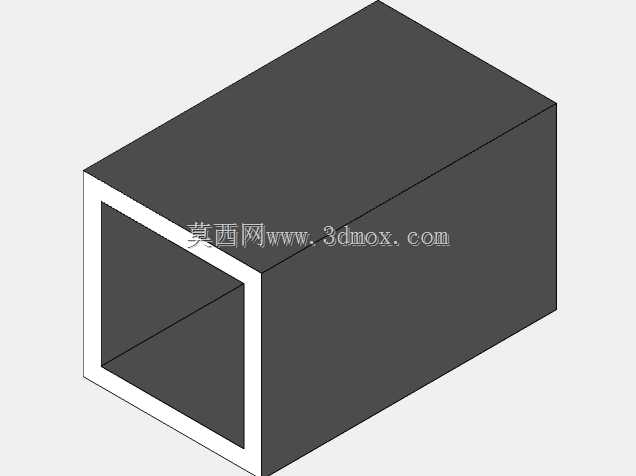

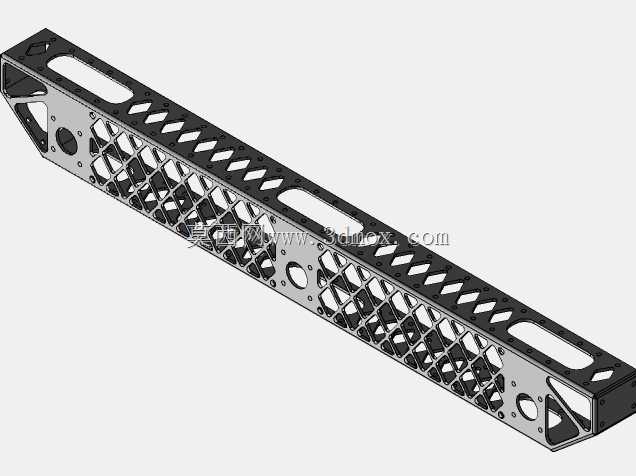

　　同时橡胶轮胎的胎面花纹能够提供足够的抓地力，保证起步、制动过程中的动力传递效率。布线空间预留方面，网格基面下方与框架侧边预留了充足的走线空间，电机的动力线、传感器的信号线可沿框架内侧布置，避免走线外露在赛事对抗过程中被剐蹭损坏。底盘的重心设计经过优化，动力组件集中布置在底盘中部靠下位置，有效降低了整机重心高度，提升了行走过程中的稳定性，即使在快速转向或者与其他机器人发生碰撞时，也能大幅降低侧翻风险。框架主体采用轻量化合金型材拼接而成，连接位置采用标准紧固件固定，在保证结构强度的同时，方便日常维护与零件更换，当单个轮组或者传动零件出现损坏时，可快速拆解更换，减少赛事过程中的维修耗时。轮组的安装同轴度经过设计校核，两侧对应轮组的轴线保持共线，避免行走过程中出现额外的滚动阻力，传动齿轮的中心距严格按照模数参数设计，保证齿轮啮合间隙处于合理范围，既不会因为间隙过大造成传动冲击，也不会因为间隙过小导致卡滞磨损。
