脚踏式分段锁紧操纵机构结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:573555
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计
  • 脚踏式分段锁紧操纵机构结构设计

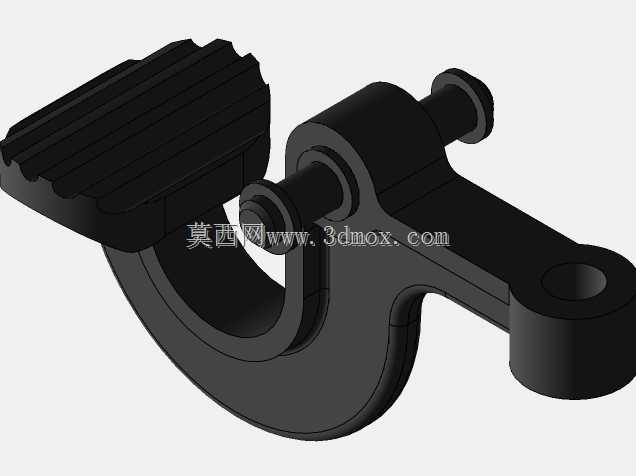

  这类脚踏式操纵锁紧构件,常见于中小型冲压设备、台式压力机、工位级工装夹具的操作端,是替代手动扳件、实现手脚分工操作的核心执行部件,操作人员可通过脚部踩踏完成机构的分段锁紧与释放动作,解放双手完成工件上下料、对位调整等操作,在批量小件加工工位、频繁启停的工装作业场景中,能有效降低操作疲劳度,提升单工位作业效率。从结构功能来看,该构件采用C型弯臂作为主体承载结构,踩踏端设置了带防滑齿纹的踏板面,齿纹方向垂直于脚部施力方向,避免踩踏过程中出现脚部滑脱的问题,踏板与弯臂主体采用一体化刚性连接,保证踩踏力的直接传递,减少力传导过程中的间隙损耗。弯臂的铰接位置采用双销轴分段铰接设计,靠近踏板侧的销轴用于连接复位弹性元件的安装座,

  远端销轴用于连接设备的执行拉杆,两个铰接位的间距经过力臂配比优化,在保证踩踏行程符合人体工学脚部活动范围的前提下,放大输出端的锁紧拉力,仅需施加常规踩踏力即可完成机构的锁止动作,不会出现脚部施力过大导致的操作疲劳。设计过程中,首先要明确安装边界:构件整体的安装基准位于远端的铰接座孔位,该孔位与设备机架的固定销轴配合,安装时需保证弯臂的转动平面与设备执行拉杆的运动平面完全重合,避免转动过程中出现卡滞、偏磨的问题;踏板的最低踩踏位置距离安装基准面的垂直高度需控制在120mm以内,最高复位位置高度不超过220mm,适配多数工位操作人员坐姿操作时的脚部活动范围,不会出现抬脚过高或者踩踏不到位的情况。C型弯臂的弧形避让结构,

  是为了避开设备机架上的突出安装构件,保证弯臂在整个转动行程中不会与周边固定结构发生干涉,弧形段的内侧预留了15mm的安全间隙,即便构件出现小幅的加工尺寸偏差,也不会出现运动剐蹭。铰接销轴的端部设置了轴用挡圈安装槽,装配完成后通过轴用挡圈限制销轴的轴向窜动,同时销轴与铰接孔之间采用间隙配合,配合公差控制在H8/f7区间,既保证转动的灵活性,又不会出现过大的径向晃动量,避免长期使用后出现锁紧位置偏移的问题。复位结构的安装位位于弯臂与机架之间,装配时需根据实际踩踏力需求选配对应刚度的复位弹簧,保证松开踏板后机构能自动回位到初始解锁状态,同时弹簧的预紧力不能过大,避免踩踏时需要施加额外的力克服弹簧阻力。从实际使用场景来看,

  这类构件还可适配到小型折弯工装、台式 woodworking 设备的操作端,只要涉及到脚部触发的锁紧、离合操纵需求,都可通过调整铰接孔位间距、踏板尺寸来适配不同的设备参数。建模过程中,所有铰接位的同轴度公差需控制在0.02mm以内,避免装配后出现转动卡滞;踏板面的齿纹深度控制在2mm,既保证防滑效果,又不会因为齿纹过深积存加工碎屑、影响踩踏触感;弯臂主体的壁厚根据承载需求设置,常规工况下8mm的壁厚即可满足1500N踩踏力下的强度要求,不会出现构件变形、断裂的问题。安装时需注意,远端铰接座的配合面需与机架安装面完全贴合,固定销轴的锁紧螺母需加装防松垫圈,避免长期频繁踩踏导致的紧固件松动,日常维护过程中只需定期在铰接销轴位置加注润滑脂,即可保证机构长期顺畅运行,无需复杂的保养操作。
