卧式单缸往复式蒸汽机教学演示结构

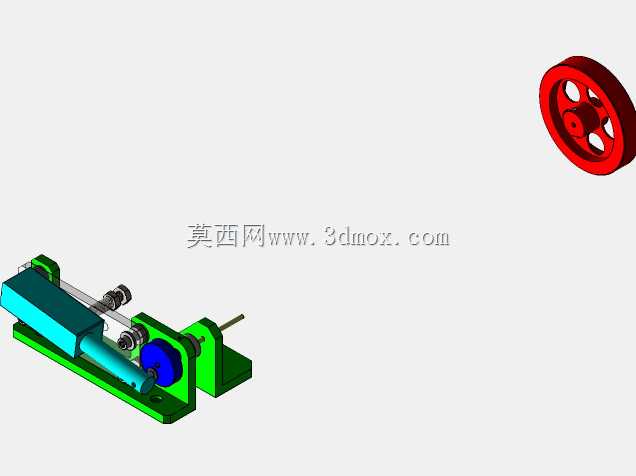

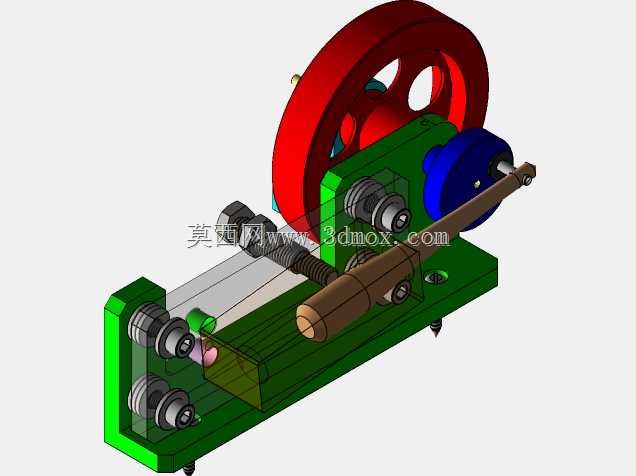

　　这套往复式蒸汽机结构，常被用于热能动力教学演示、小型动力装置原理验证场景，也可作为复古动力装置的原型参考，帮助从业者理解外燃式动力转换的核心逻辑。从实际功能来看，它通过气缸内工质受热膨胀推动活塞做直线往复运动，再经曲柄连杆机构将直线运动转换为飞轮的旋转运动，最终输出可利用的旋转扭矩，整套结构完整还原了经典蒸汽机的动力传递路径，没有冗余的装饰性结构，所有部件都服务于动力转换的核心需求。

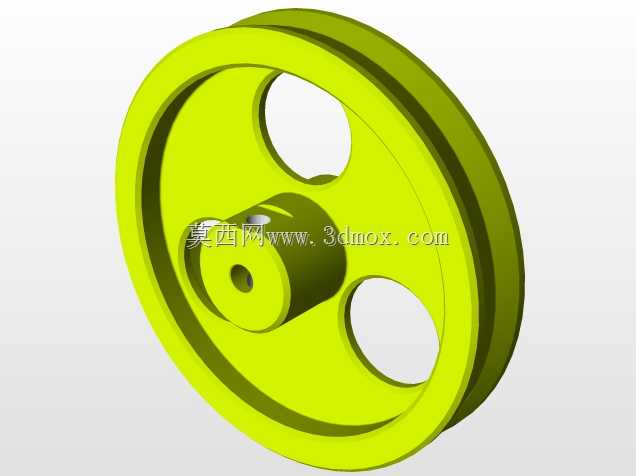

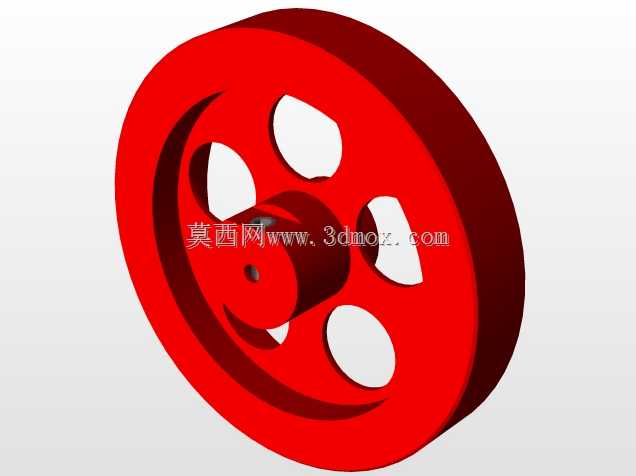

　　设计过程中优先考虑了运动干涉的规避，活塞在气缸内的行程经过反复校核，确保活塞运行到上下止点时，不会与气缸端盖、连杆铰接位发生碰撞；曲柄的偏心距严格匹配活塞行程，避免出现连杆卡滞、运动死点无法逾越的问题。飞轮采用大直径轮式结构，除了传递扭矩外，主要作用是储存旋转动能，利用自身转动惯量平滑活塞往复运动带来的扭矩波动，让输出的旋转运动更平稳，避免出现运转时的顿挫感，这也是经典往复式动力结构的典型设计逻辑。

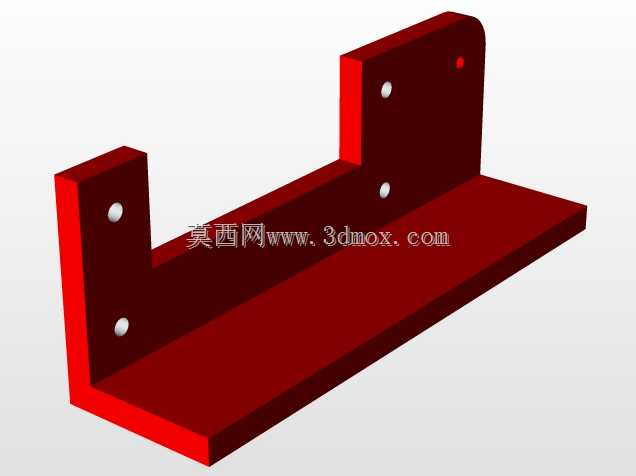

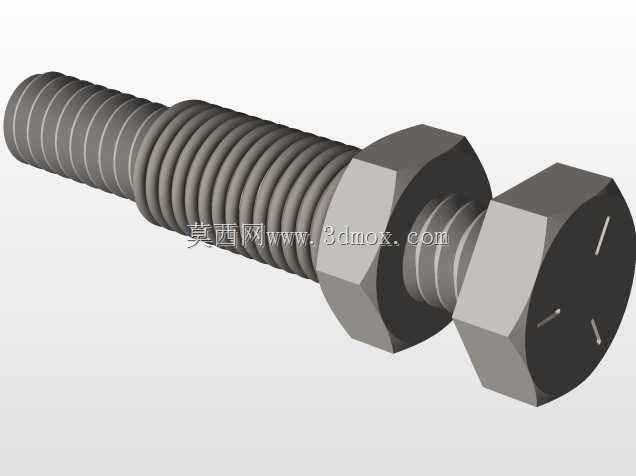

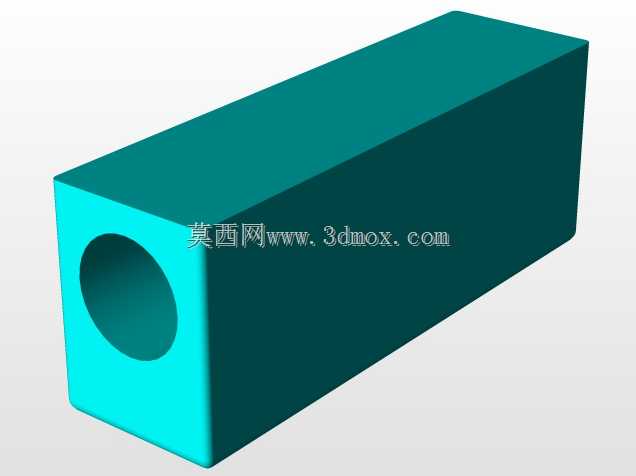

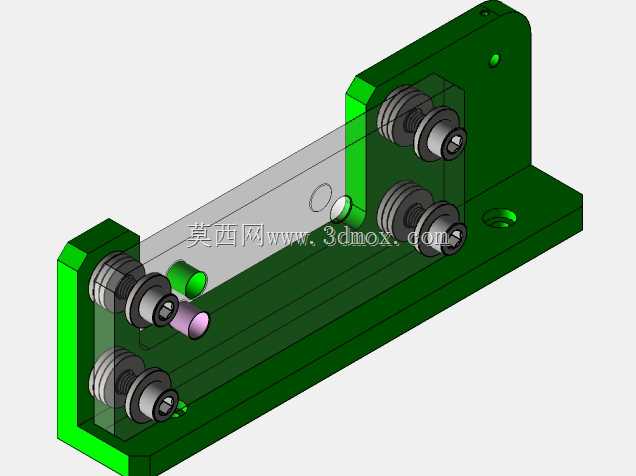

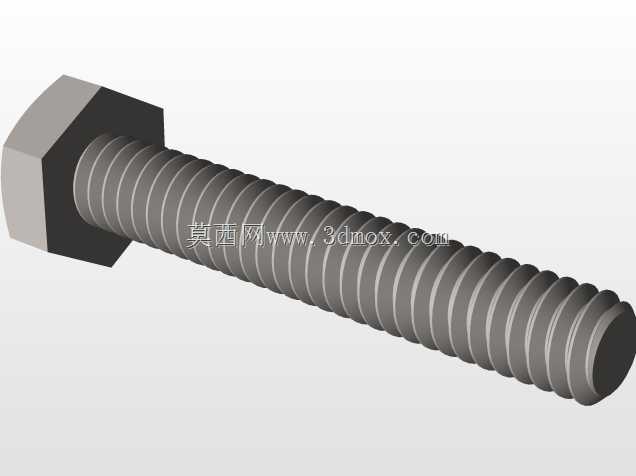

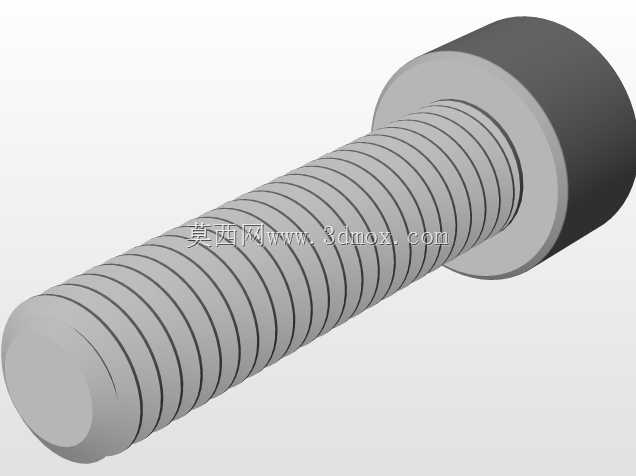

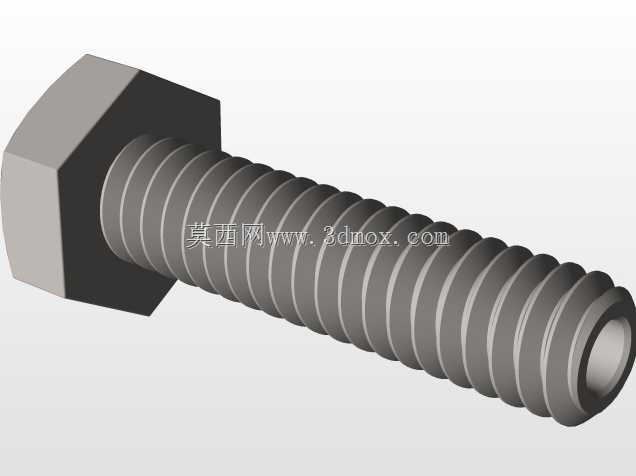

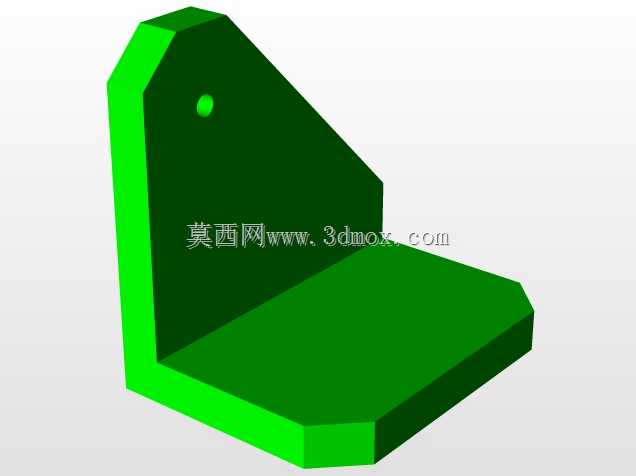

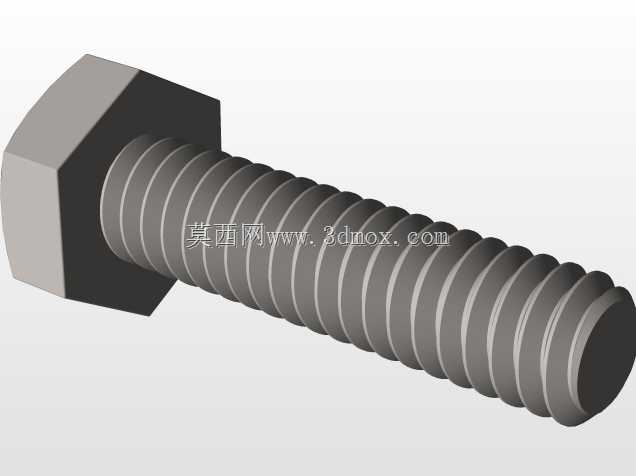

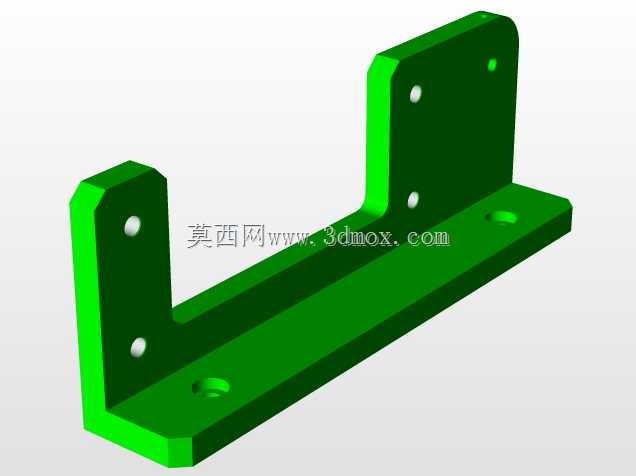

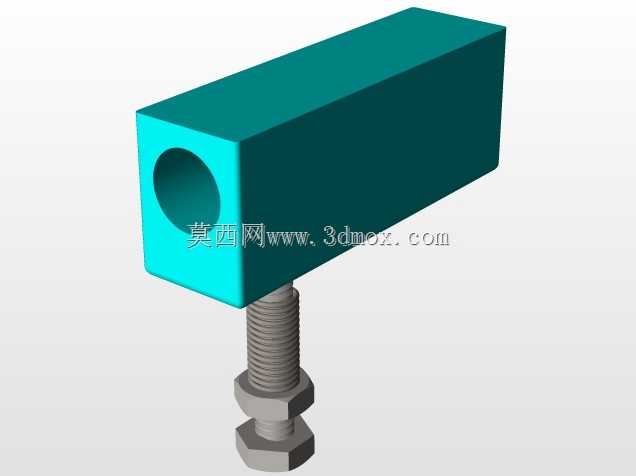

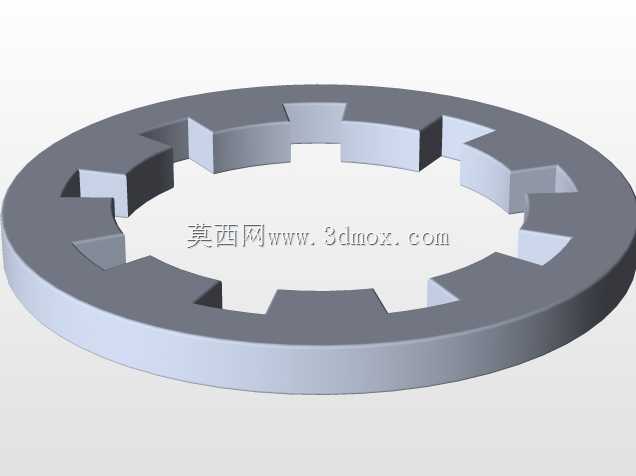

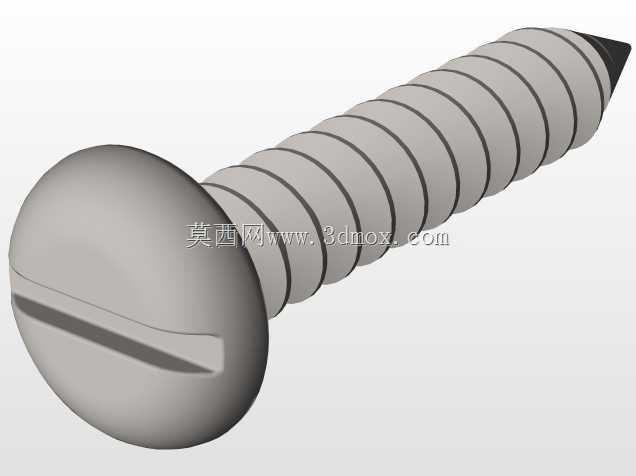

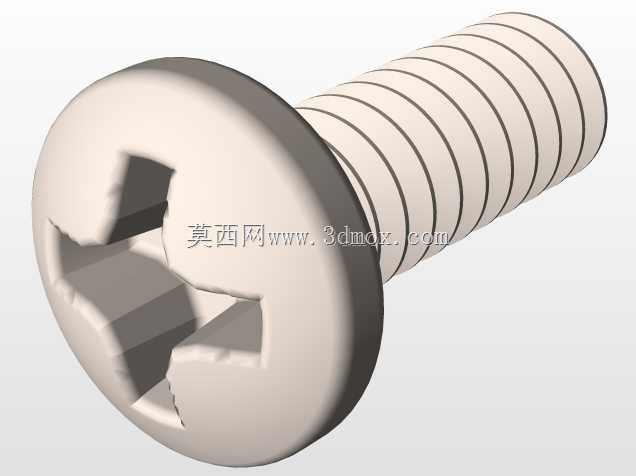

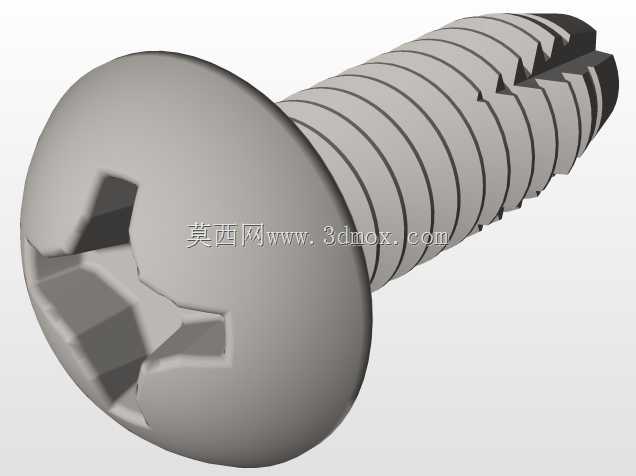

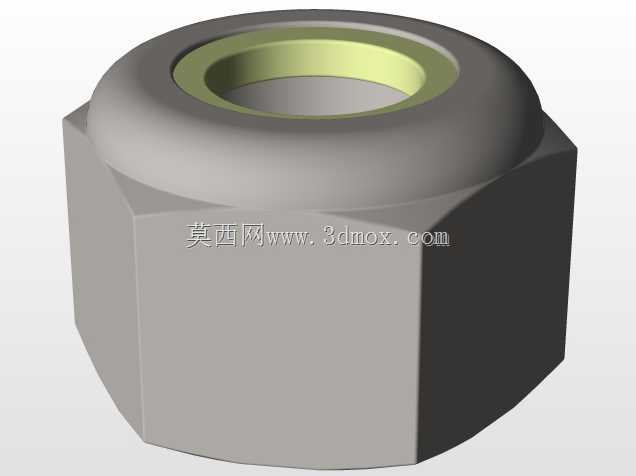

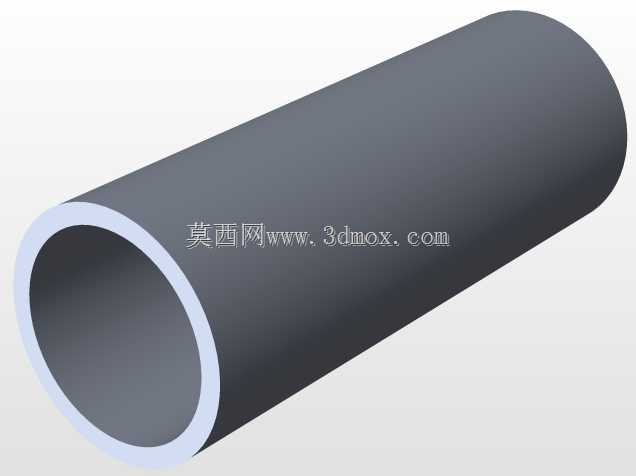

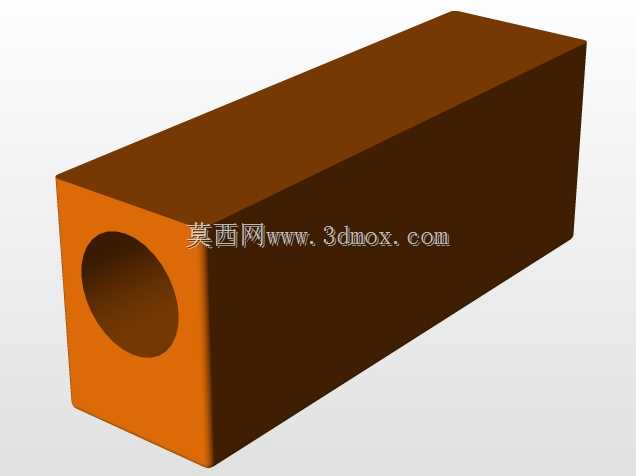

　　安装边界方面，整套结构采用一体式卧式安装底座，底座上预留了四个对称的安装固定孔位，可直接通过螺栓固定在实验台架或安装基座上，底座的平面度设计要求较高，确保气缸、曲柄轴座、滑动导槽的安装基准统一，不会因安装面不平导致运动部件偏磨。气缸部分采用分体式装配结构，缸体与端盖通过螺栓连接，方便后期拆解观察内部活塞、密封件的状态，也便于调整活塞的配合间隙；滑动导槽集成在底座上方，为活塞杆的往复运动提供精准导向，避免活塞杆受侧向力出现弯曲、密封件偏磨的问题。

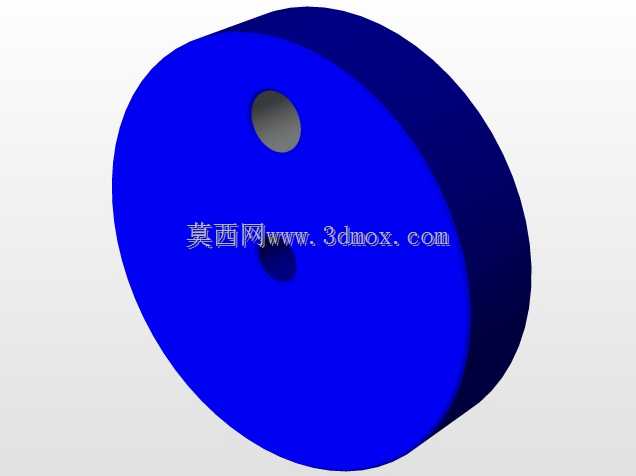

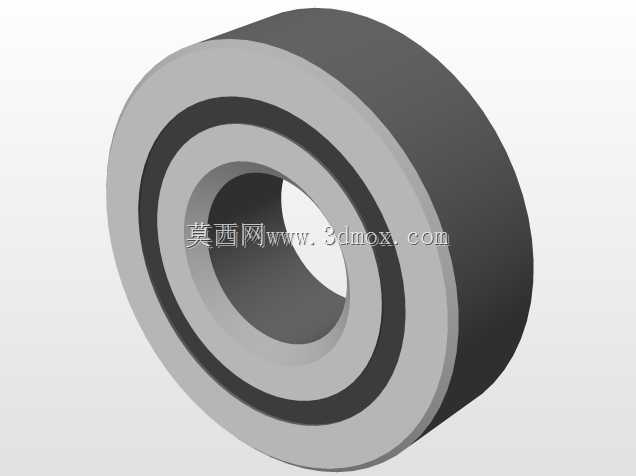

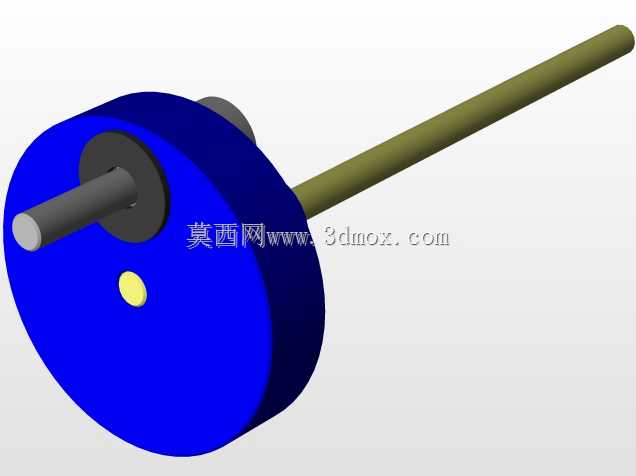

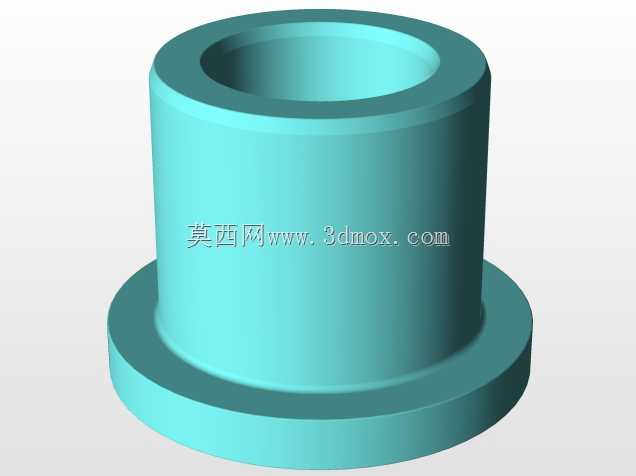

　　从结构细节来看，曲柄轴的支撑位采用了双轴承支撑设计，可有效承受飞轮旋转带来的径向载荷，降低轴系运转时的挠度，提升长时间运转的稳定性。配气相关的联动结构与曲柄轴做了同步联动设计，确保配气动作与活塞位置精准匹配，让工质的进、排时序符合动力输出的需求，不会出现配气错位导致动力不足、反转卡滞的问题。手动转动飞轮时，整套机构可顺畅完成完整的运动循环，没有卡滞点，各铰接位的配合间隙控制在合理范围，既不会因间隙过大出现晃动异响，也不会因间隙过小导致运转阻力过大。

　　在实际教学应用中，这套结构可直观展示外燃机的能量转换过程，帮助学习者理解曲柄连杆机构的运动转换原理、飞轮的储能稳速作用、配气机构与动力输出的同步逻辑；在小型复古动力装置制作场景中，这套结构的尺寸参数可直接作为设计参考，根据实际输出功率需求等比例缩放调整，适配不同的应用场景。所有受力部件的结构强度都经过了基础校核，比如连杆的杆径、曲柄的厚度、飞轮的轮辐强度，都能满足常规演示工况下的载荷要求，不会出现运转过程中部件变形、断裂的问题。
