拖挂式多功能旅居小舱室结构设计

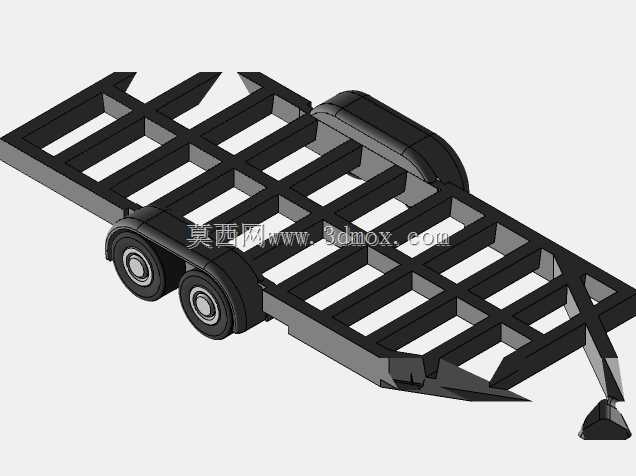

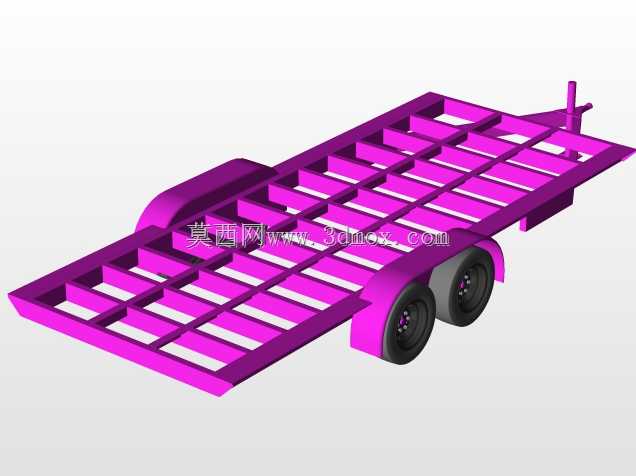

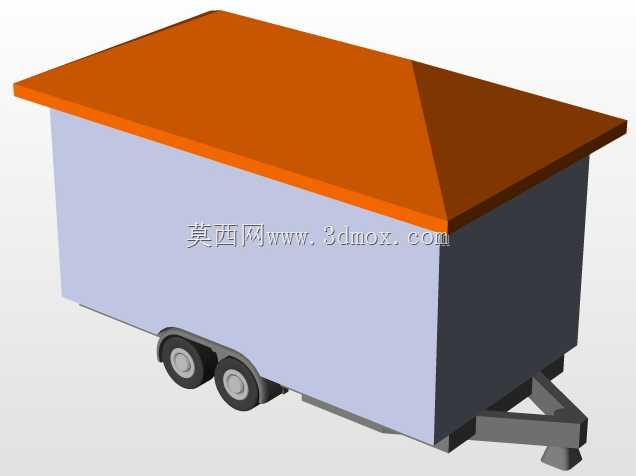

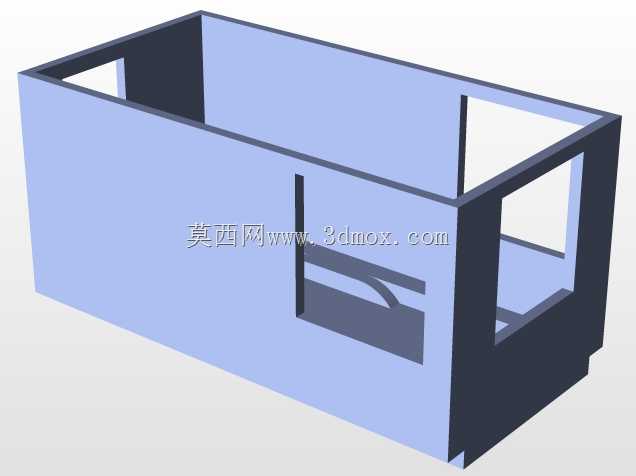

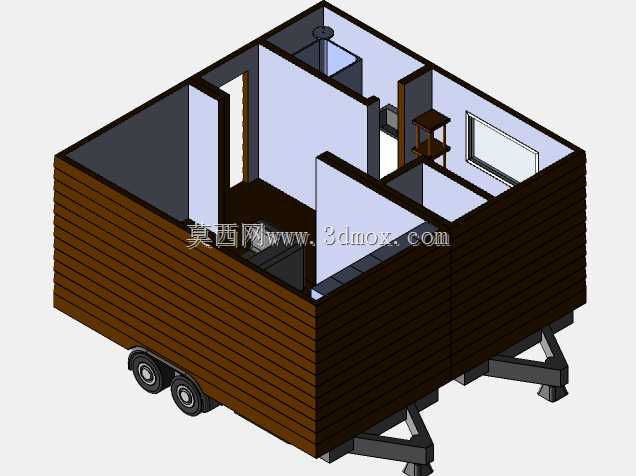

　　这款带行走底盘的小型舱室结构，核心面向短途户外旅居、临时作业驻点的场景需求，整体依托双轴轮式拖挂底盘搭建，底部设置可收放的支撑支腿，在驻停状态下可伸出支腿承接整体载荷，避免轮胎长期受压变形，同时抵消地面不平整带来的舱体倾斜问题，支腿的支撑点布局在舱体四角外侧，超出舱体外轮廓的部分预留了足够的操作空间，人员在外侧转动支腿调节机构时不会与舱体外壁发生干涉。舱体主体采用框架式承载结构，外覆横向排布的壁板，壁板之间采用企口拼接形式，既提升了壁板自身的结构刚度，也能在拼接处形成弯折的密封路径，减少户外使用时雨水渗入舱内的概率。舱体内部采用轻质隔断墙划分功能区域，隔断墙未做通顶设计，顶部预留了一定的连通空间，

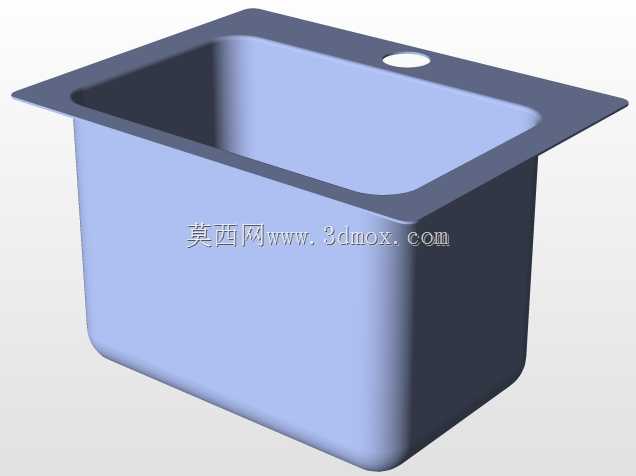

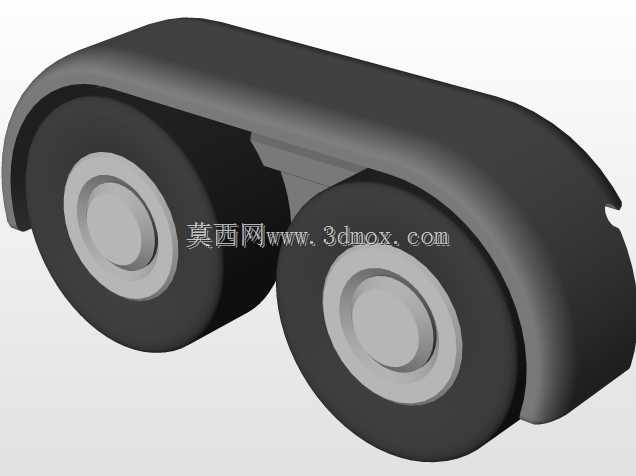

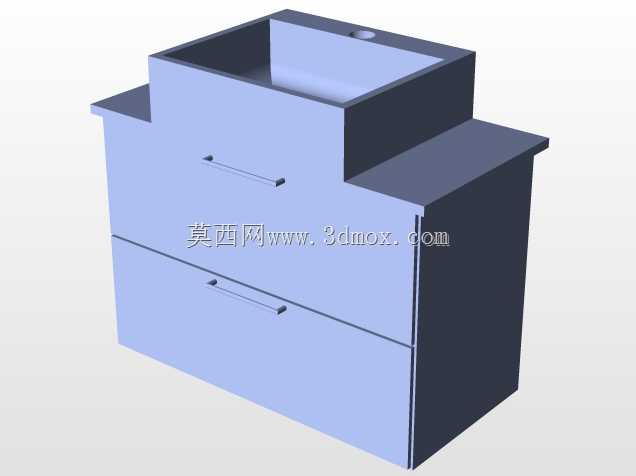

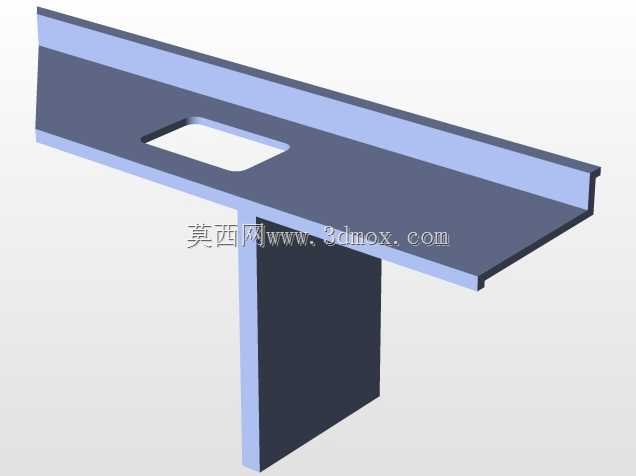

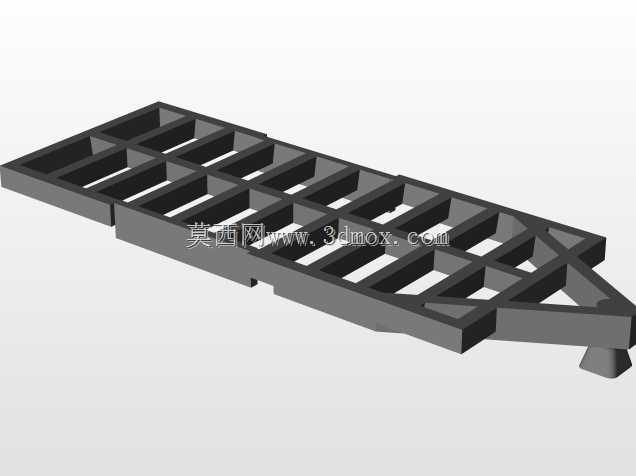

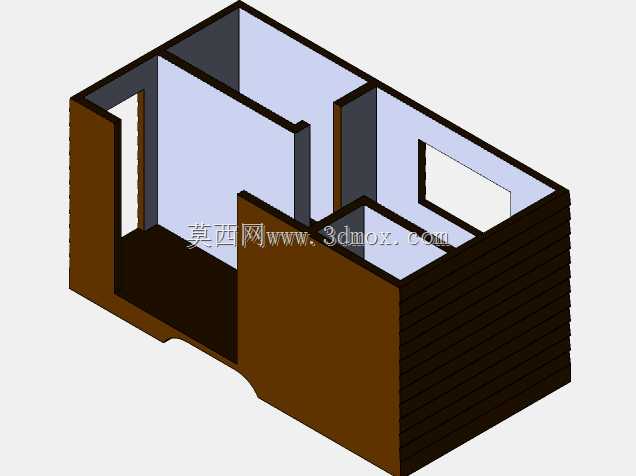

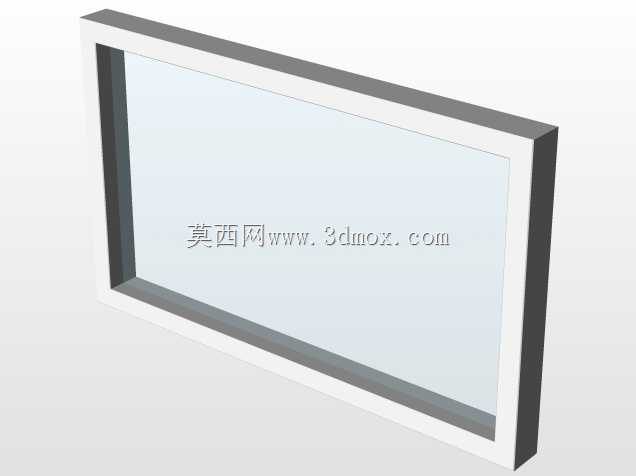

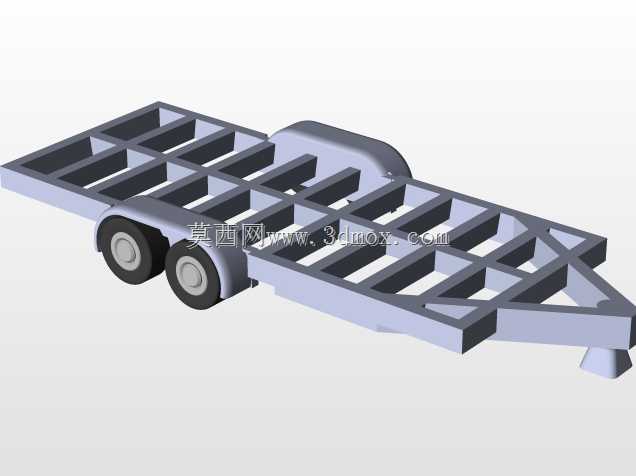

　　既可以减少隔断材料的用量降低整体自重，也能让舱内有限的空气形成流通回路，避免小空间内出现局部空气滞留的问题。从内部布局来看，隔断划分出的独立空间可分别满足睡眠、盥洗、简易操作的功能需求，靠窗位置预留了置物台的安装位，可放置小型操作台或置物架，窗体采用内嵌式安装结构，窗体边框与舱壁框架直接固定，密封胶条布置在窗体与壁板的贴合面处，关闭状态下可阻隔户外风尘进入。舱体与底盘的连接采用多点固定形式，底盘的纵梁直接承托舱体底部的主框架，连接点均匀分布在舱体底部的受力梁上，避免拖挂行驶过程中舱体出现局部应力集中导致的框架变形。行走部分采用双轮并排的车轴结构，轮胎选型适配非铺装路面的行驶需求，悬挂系统采用钢板弹簧结构，

　　可缓冲拖挂行驶过程中路面颠簸传递到舱体的振动，避免舱内固定的置物结构因长期振动出现松脱。在设计过程中，整体尺寸边界严格控制在常规拖挂通行的限值内，舱体宽度未超出小型乘用车的外廓宽度，拖挂行驶时不会占用过多车道宽度，转向过程中底盘的轮距设置可保证舱体不会出现过大的内轮差，适配常规道路的转弯半径要求。舱体入口处的门洞预留了标准的室内门安装尺寸，门体开启方向朝向舱内空置区域，开启时不会遮挡内部的通行路径。内部的管线预留通道沿隔断墙顶部和舱体底部框架布置，水路管线可沿底部框架引至盥洗区域，电路管线可沿顶部预留空间布设到窗体旁的用电点位，避免后期加装管线时在壁板和隔断上额外开孔破坏结构完整性。需要注意的是，

　　该结构仅作为空间布局与结构形式的设计参考，未经过建筑安全与道路行驶的合规性校验，不可直接用于实车建造与上路使用，其核心价值在于为小型移动空间的布局设计、拖挂舱体的结构排布提供三维参考，帮助结构设计人员快速验证小空间内的功能分区合理性、底盘与舱体的连接位置匹配度，以及驻停支撑机构的布局合理性，在做同类产品的初始方案设计时，可基于该模型调整内部隔断位置、门窗开设位置、支腿支撑点位，快速迭代不同布局方案的空间利用率，减少前期方案验证的建模工作量。
