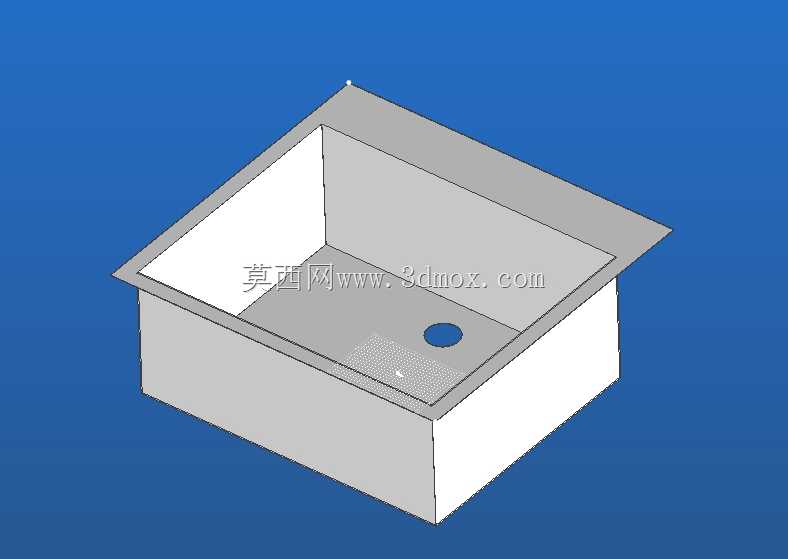

下沉式台装简易单盆水槽结构设计

　　日常做厨卫配套结构设计时，这类下沉式单盆水槽是小户型操作台、临时实验台、户外简易洗消区常用的构件，很多刚入行的建模人员容易忽略安装边界与实际使用的匹配度，做出来的模型要么和台面开孔公差不匹配，要么排水位置干涉下方管路，实际落地时问题频发。这款水槽采用一体折弯成型的槽体结构，外翻的搭边是核心安装受力部位，搭边宽度控制在25mm左右，既能够完全覆盖台面开孔的切割毛边，又不会占用过多台面上部操作空间，搭边下沿预留1.5mm的密封胶槽，安装时打中性硅酮密封胶后，能避免台面积水顺着开孔缝隙渗到柜体内部，解决了很多薄边水槽安装后容易渗水的通病。槽体内部深度做了180mm的常规尺寸，这个深度既能满足日常洗手、清洗小型器皿、倾倒废水的使用需求，

　　又不会因为槽体过深导致下方预留的存水弯、排水管路安装空间不足，适配多数标准柜体的内部净空高度。槽底的排水孔设置在靠近槽体后侧的位置，而非正中心，这个设计细节是为了给下方的排水管路留出靠墙安装的空间，避免管路突出柜体内部占用储物空间，同时槽底做了1.5度的倾斜坡度，坡向排水孔位置，保证槽内积水能够完全排净，不会出现槽底余水残留、长期积垢的问题。从建模逻辑来看，这款模型采用实体抽壳加局部特征切除的方式构建，槽体壁厚统一设置为1.2mm，匹配常规不锈钢冲压水槽的板材厚度，折弯处做了R3mm的内圆角处理，既符合实际冲压工艺的成型要求，避免直角折弯导致的板材应力开裂，也能减少槽内直角位置的清洁死角，日常使用时更容易擦拭清理。安装边界方面，

　　这款水槽适配的台面开孔尺寸比槽体外围尺寸小40mm，也就是每侧搭边搭接20mm，开孔公差控制在±1mm以内，安装时搭边与台面贴合后，槽体整体下沉到台面下方，台面上部仅保留搭边的厚度，不会突出台面形成阻碍，台面积水可以直接扫入槽内，使用便利性远高于台上式安装的水槽。在实际应用场景中，这类水槽除了家用厨房的小户型操作台，还常被用在实验室边台、车间洗手区、户外移动洗消站、餐饮档口的简易操作台上，因为结构简单没有多余的沥水篮、龙头安装台等附加结构，生产加工成本低，安装维护方便，更换时只需要割开密封胶就能整体取出，不需要破坏台面结构。建模时需要注意搭边与槽体的衔接位置要做圆滑过渡，不能出现尖锐棱边，避免实际生产时划手，

　　排水孔的直径设置为50mm，匹配标准的下水器配件尺寸，不需要额外定制配件，降低后期维护的配件成本。另外槽体的后侧立面距离排水孔中心预留了30mm的间隙，方便安装下水器的锁紧螺母，不会因为空间不足导致下水器安装不到位出现漏水问题。很多新手建模时容易把槽体做成完全的直角结构，忽略折弯圆角和工艺避让，导致模型无法直接用于生产开模，这款模型的所有特征都完全匹配实际加工工艺，不管是做结构验证、配件选型还是安装模拟，都能直接复用，不需要额外调整特征参数。
