交错齿式T形滑动导向滑块结构

　　这款交错齿结构的T形滑动件，在各类需要精准直线导向的工装夹具、检测工位滑台、小型自动化模组里都有很广泛的适配场景，尤其是在传感器安装微调、精密检测工位的位移调整环节，这类滑块能兼顾导向精度与安装便捷性，不需要复杂的配套导轨加工就能实现稳定的直线滑动动作。从实际使用场景来看，这类滑块常被用在对安装空间有严格限制的小型滑台结构中，比如视觉检测工位的镜头微调滑座、小型工装的定位滑移组件，相比普通光轴导向结构，它的T形嵌入结构能直接卡入对应T型槽内，不需要额外加装导向压块，能大幅压缩整体安装空间。

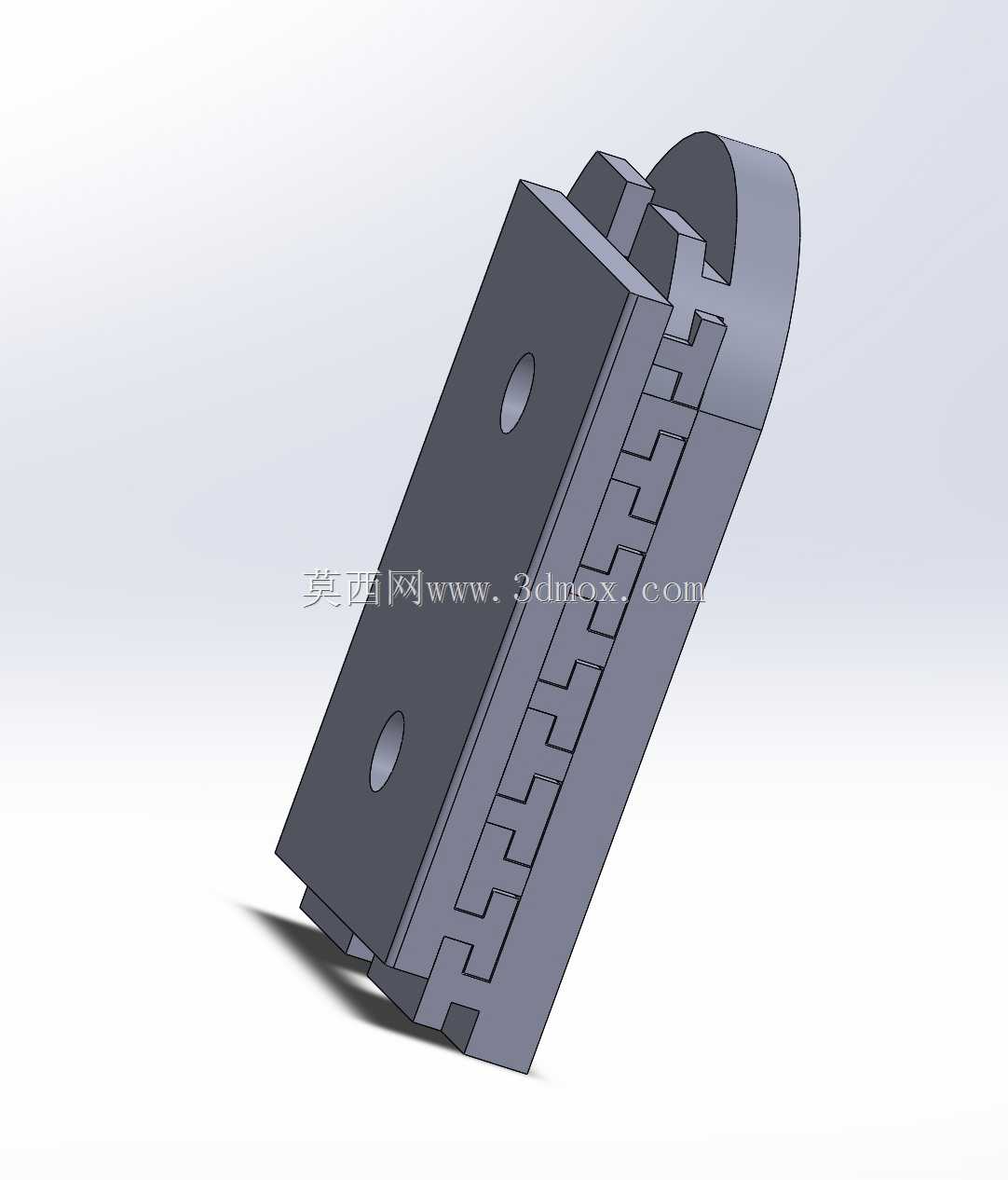

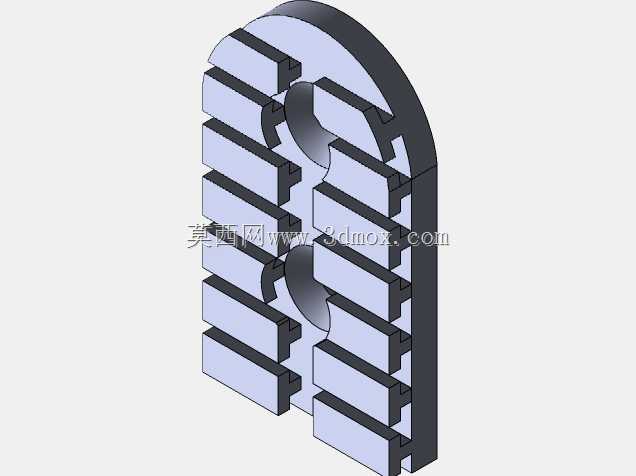

　　从功能特性上看，滑块本体采用分体咬合的交错齿结构设计，两个滑动半体通过连续的锯齿形咬合面拼接，这种结构一方面可以在装配时通过调整两个半体的咬合位置，适配不同宽度公差的T型槽，抵消槽体加工带来的间隙误差，避免滑动过程中出现卡滞或者旷量；另一方面，交错齿的咬合面能大幅提升两个半体拼接后的接触刚度，在承受侧向载荷的时候，不会像平面对接的分体滑块那样出现拼接面错位的问题。滑块主体上预留了两个沉头安装孔，用来固定上方搭载的功能件，不管是安装传感器支架、小型工装压头还是检测触头，都可以直接通过螺栓锁紧，不需要额外设计转接板。滑块的端部做了圆弧过渡处理，在滑入T型槽的时候能起到导向导入的作用，避免直角边缘刮蹭槽体内壁，也能减少装配时的对位难度。

　　设计思路上，这款滑块没有采用传统整体式T型滑块的结构，而是选择分体交错齿拼接的方案，核心是解决实际加工中T型槽公差难以统一的问题——实际车间加工T型槽时，受铣刀磨损、装夹误差影响，槽宽往往会出现0.02-0.1mm不等的公差，整体式滑块如果按槽宽下限做，遇到槽宽偏小的工位就会装不进去，按上限做又会出现间隙过大、滑动晃量的问题，而交错齿分体结构可以在装配时根据实际槽宽微调两个半体的相对位置，让滑块的T形导向面和槽体内壁刚好贴合，既保证滑动顺畅无卡滞，又能把滑动间隙控制在合理范围内。同时，交错齿的齿形做了等距矩形设计，齿侧间隙控制在很小的范围，调整的时候可以逐齿微调，调整精度能满足大多数精密微调工位的需求，调整到位后通过两个半体之间的锁紧力（一般是靠安装螺栓的预紧力带动两个半体相互张紧）就能固定咬合位置，不需要额外的锁紧销或者紧定螺钉。

　　从安装边界和尺寸适配的角度来说，这款滑块的T形头部尺寸是按照标准工业T型槽的尺寸系列设计的，适配常见的工装平台T槽、铝型材T槽的槽口宽度，滑块的主体厚度控制在较薄的区间，适合安装空间紧凑的场合，不会因为滑块本身厚度过大导致搭载的工件安装高度过高。滑块的总长度经过优化，既保证了足够的导向接触长度，避免滑动时出现翘头、卡滞的问题，又不会因为长度过大占用过多的滑移行程，在短行程微调工位里也能正常使用。滑动面的边缘都做了微小的倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员或者槽体表面，另一方面也能在滑动过程中容纳少量的灰尘、切屑碎屑，减少因为杂质进入滑动面导致的卡滞问题，在车间普通生产环境下不需要频繁清理维护就能正常工作。

　　在实际选型使用的时候，需要注意配套T型槽的槽口深度要和滑块T形头部的厚度匹配，保证滑块装入后滑动面能完全贴合，安装时先将两个半体的交错齿对齐，收拢到最小宽度后放入T型槽内，再根据槽的实际宽度逐步错开两个半体，直到滑动面和槽壁轻微接触，滑动时无明显旷量，再锁紧安装面上的固定螺栓，让两个半体在螺栓预紧力的作用下张紧，保持和槽壁的贴合状态。这种结构的滑块相比传统铜制整体滑块，加工难度更低，适配性更强，在小批量非标设备制作的时候，不需要针对每个工位的槽宽公差单独配磨滑块，能大幅缩短装配调试的周期，也降低了后续维护更换的成本，如果滑块某个滑动面出现磨损，只需要微调两个半体的错开量就能补偿磨损带来的间隙，不需要直接更换整个滑块，使用寿命比整体式滑块更长。
