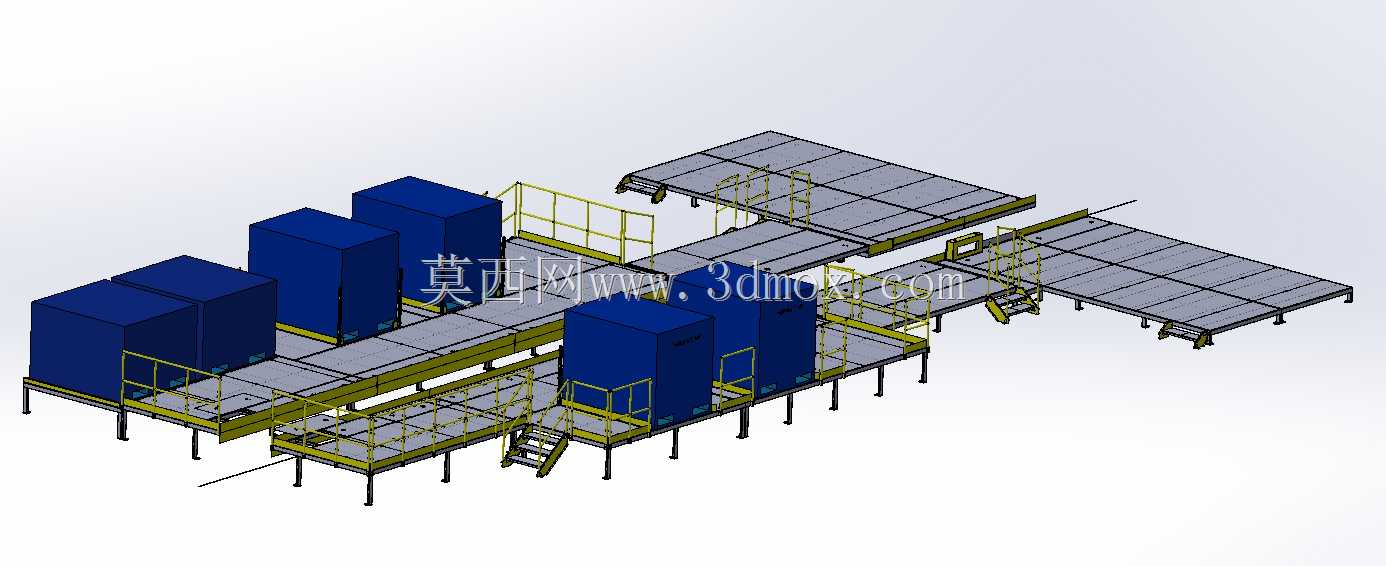

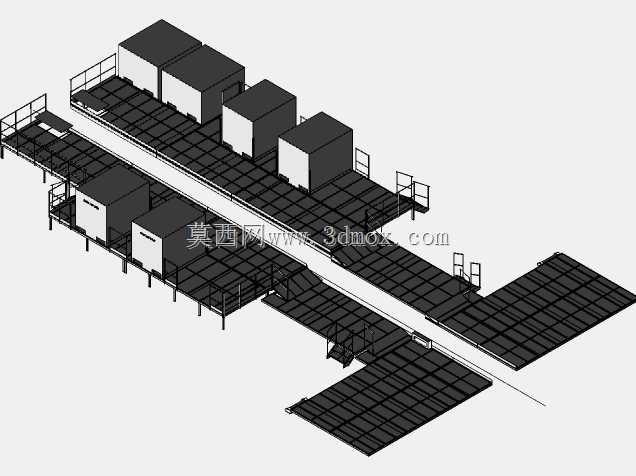

汽车总装生产线承载作业平台结构

　　这套平台结构主要服务于汽车主机厂焊装、总装车间的流水作业场景，是整线承载工件流转、人员操作、设备安置的核心基础结构，区别于独立工位台，它是串联多工序的连续式作业载体，适配白车身焊接、内饰装配、底盘合装等多道工序的作业需求，可匹配不同节拍的生产线流转速度，支撑整线连续化生产。从实际用途来看，平台的走台板面为操作人员提供了与车身作业面匹配的站立高度，避免长期弯腰或踮脚作业带来的疲劳，同时预留了设备安装位，可直接在平台上固定焊钳悬挂架、拧紧工具吊挂、料架放置位，减少地面管线的杂乱排布；侧边的护栏结构完全覆盖临边作业区域，防止人员踏空坠落，爬梯设置在工位衔接的空位处，不占用主线流转通道，人员上下平台的动线与工件流转动线完全分离，

　　避免交叉作业带来的安全隐患。功能特性上，整个平台采用分段模块化设计，每一段平台对应一个独立作业工位，段与段之间通过定位销与高强度螺栓拼接，可根据车间的实际长度、工艺排布需求灵活增减工位段，不需要整体重新制作；平台支腿采用可调式地脚结构，可适配车间地面的平整度误差，安装时不需要对地面做大规模的找平处理，调整范围覆盖±50mm的地面高差，保证整个平台板面的水平度误差控制在2mm/m以内，避免工件流转时出现卡滞。走台板面采用花纹钢板铺设，表面的防滑纹路可有效防止油污、冷却液导致的人员滑倒，钢板下方设置密集的加强筋，单平米承载能力不低于500kg，可同时承受操作人员、工位器具、小型设备的总重量，不会出现板面变形凹陷的问题；

　　平台侧边预留了管线排布的槽位，气路、电路、信号线缆可从平台下方的走线槽统一排布，既保护管线不受工件剐蹭，也方便后期的维护检修。设计思路上，首先是匹配生产线的整体节拍，平台的宽度完全对应车身吊具、滑撬的流转宽度，两侧预留的操作空间宽度不小于800mm，保证操作人员在车身两侧作业时有足够的操作余量，不会与周边设备产生干涉；其次是安全冗余设计，护栏的高度设置为1200mm，中间设置两道横杆，底部设置100mm高的挡脚板，防止工具、小零件从平台掉落砸伤地面人员，所有焊接位置都采用满焊工艺，焊后做打磨除锈处理，整体喷涂防锈漆与面漆，适应车间内的油污、潮湿环境，延长结构的使用寿命。外形尺寸与安装边界方面，单段平台的长度对应6m的标准工位间距，

　　总长度可根据整线的工位数量拼接扩展，平台的作业面高度距离地面为600mm，适配大部分乘用车的车身作业高度，支腿的安装位置避开地面的预埋管线、地坑结构，安装时只需要在地面做膨胀螺栓固定即可，不需要做额外的混凝土基础；平台与主线输送设备的衔接处预留10mm的间隙，既不会因为间隙过大导致物品掉落，也不会因为输送设备的运行振动与平台产生剐蹭异响；爬梯的倾斜角度设置为45度，踏步采用防滑花纹板，宽度不小于600mm，人员上下时的重心稳定，不会出现踩空的风险。在实际投产使用中，这种结构平台可适配多种车型的混线生产，不需要对平台主体结构做改动，只需要调整对应的工位器具安装位置即可，后期产线升级改造时，模块化的段体可直接拆解转运到新车间重新组装，减少重复投入的成本；平台下方的净空高度不小于400mm，可容纳积放链、滑撬输送机构的回程段，同时方便人员进入平台下方做管线维护、设备检修，不需要拆除平台板面即可完成大部分的日常维护工作。
