多辐条改装款汽车轮辋结构设计

　　轮辋作为汽车行走系统的核心承载部件，直接关联轮胎的装配固定、行驶载荷传递以及整车操控表现，这套多辐条结构的轮辋设计，面向民用乘用车改装场景开发，适配多数17-19英寸轮胎规格的家用轿车、运动型轿跑使用。从实际装车场景来看，这类轮辋常应用在追求外观视觉效果与轻量化表现的改装需求中，日常城市道路行驶、高速巡航以及轻度激烈驾驶工况下，都需要轮辋具备足够的结构强度来承受垂直载荷、转弯侧向力以及制动时的扭矩冲击。

　　设计过程中首先要明确安装边界，轮辋的中心孔尺寸需要匹配对应车型的轮毂轴头直径，避免出现安装偏心导致的高速抖动问题，PCD节圆直径与螺栓孔数量严格对应车型原厂轮毂的安装参数，确保装车时螺栓能够均匀锁紧，不会出现安装错位；轮辋的偏距ET值经过反复校核，保证装车后轮胎不会超出翼子板边界，同时转向过程中不会与减震器、翼子板内衬发生运动干涉，轮缘的尺寸设计完全符合乘用车轮胎装配的标准规范，能够与轮胎胎圈紧密贴合，保证充气后的密封性能，避免高速行驶时出现轮胎脱圈的风险。

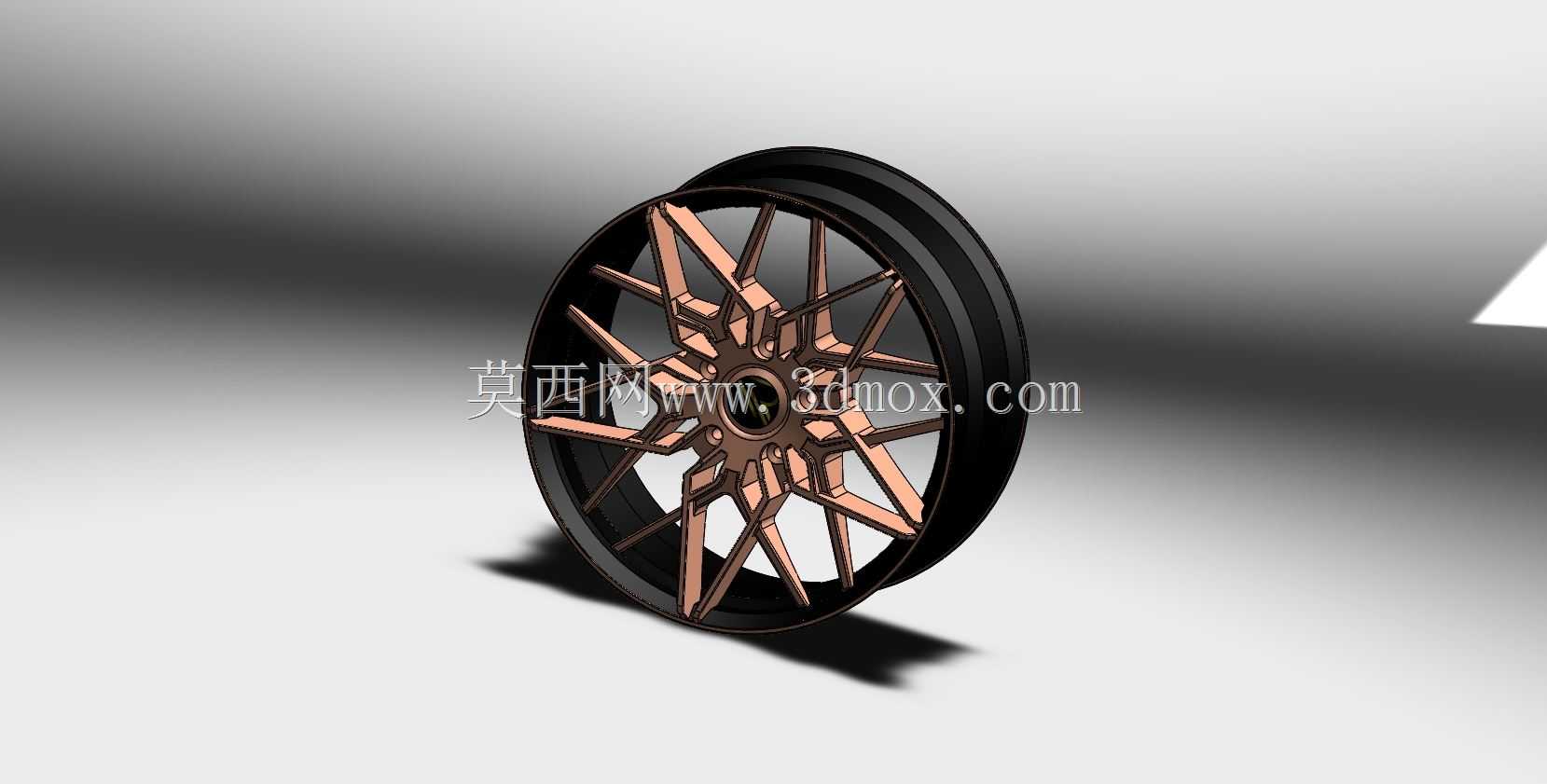

　　结构设计上采用了分叉式多辐条布局，这种设计并非单纯追求外观的运动感，每一根辐条的走向都经过受力路径优化，从轮辋中心的安装盘位置向外延伸至轮缘处，将路面传递的冲击载荷均匀分散到整个轮辋结构上，避免应力集中导致的辐条断裂问题；辐条的截面采用渐变厚度设计，靠近中心安装座的位置厚度更大，能够承受更大的扭矩输入，靠近轮缘的位置适当收窄，在保证结构强度的前提下尽可能降低非簧载质量，提升整车的悬挂响应速度与操控表现。轮辋的轮辋槽深度经过合理设计，既能够满足轮胎拆装时的操作空间需求，又不会因为槽深过大削弱轮辋整体的结构刚度，气门嘴的安装位置预留了标准的安装孔位，适配常规的橡胶气门嘴与金属防爆气门嘴安装，不会与辐条结构发生位置冲突。

　　从实际使用的功能特性来看，这款轮辋的宽边设计能够更好地支撑轮胎胎侧，在车辆快速过弯时减少胎侧的形变幅度，提升轮胎的接地面积，从而提升弯道中的抓地力表现；轮辋表面的造型棱角经过圆角过渡处理，避免应力集中的同时，也减少了日常使用中尖锐边角磕碰导致的涂层脱落问题。设计过程中充分考虑了日常使用的场景需求，轮辐之间的间隙经过尺寸校核，能够兼容多数原厂尺寸的刹车卡钳与加大改装刹车套件，避免装车后出现轮辋与卡钳剐蹭的问题，不需要额外加装垫片来调整轮距，减少了改装带来的安全隐患。

　　在建模过程中，所有的安装面都做了平面度要求，中心孔与轴头配合的面设置了合理的公差范围，螺栓孔的位置度严格按照装配要求设定，保证加工后的轮辋能够顺利装车，动平衡所需的配重块安装位置也做了预留，确保装配轮胎后能够顺利完成动平衡校正，减少高速行驶的抖动问题。轮辋的轮缘部分采用了加强结构设计，在经过路面坑洼冲击时，能够减少轮辋变形的概率，降低日常使用中因为冲击导致轮辋漏气、失圆的问题。
